ED 31 Δοκοί με κανάλι ρεύματος
Επισκόπηση προϊόντων

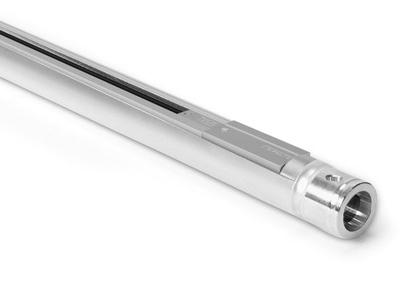

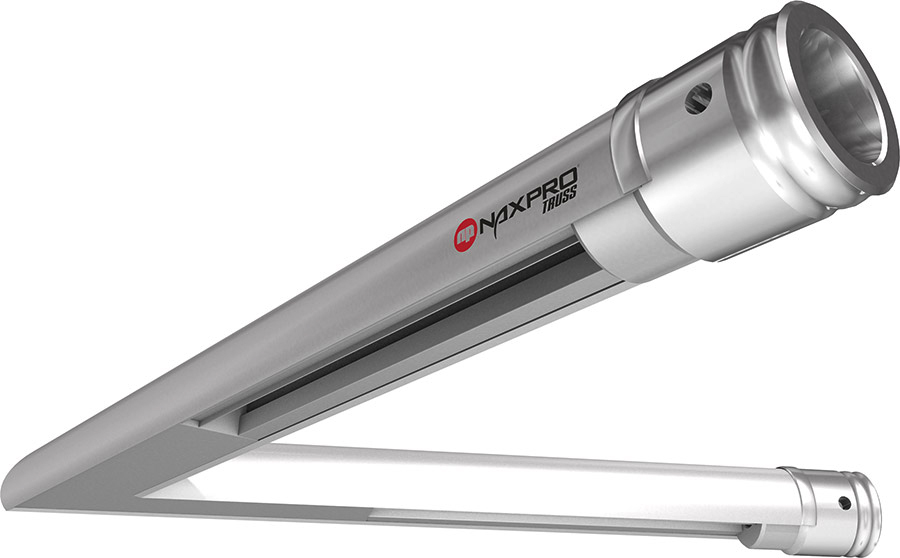

Οι δοκοί ED31 βασίζονται στην κατασκευαστική σειρά FD31, αλλά σε αντίθεση με τη βασική έκδοση διαθέτουν ένα επιπρόσθετο κανάλι ρεύματος, το οποίο επιτρέπει την καθαρή και ευέλικτη σύνδεση διαφόρων τεχνολογιών φωτισμού και εκδηλώσεων.
Κατά τη συναρμολόγηση των κατασκευών, οι δοκοί με κανάλια ρεύματος προσφέρουν σαφή πλεονεκτήματα: Δεν απαιτείται εγκατάσταση πρόσθετων καλωδίων, η ανέγερση και η αποδόμηση γίνονται γρήγορα και τα καλώδια δεν μπερδεύονται. Επειδή όλες οι εγκατεστημένες συσκευές τοποθετούνται με ευελιξία ως προς τη θέση τους, οι δοκοί με κανάλια ρεύματος χρησιμοποιούνται εκεί όπου χρειάζεται οι συσκευές εκπομπής να μετακινούνται συνεχώς, π.χ. σε εκθέσεις επίπλων, εκθέσεις αυτοκινήτων και πολυκαταστήματα.
ελεγχθεί η ασφάλεια
διαστάσεις
προδιαγραφές
| Κεντρικός σωλήνας: | 50 x 2 mm |
| Κράμα: | EN-AW 6082 T6 |
| Κανάλι ρεύματος: | EN-AW 6060 T66 |
Πίνακας επιβαρύνσεων ED 31
| Αλουμινένιο προφίλ με κολιέ | Αλουμινένιο προφίλ με αντάπτορα καναλιού ρεύματος | |||||
| Εκπέτασμα | Ομοιόμορφα κατανεμημένο φορτίοt κολιέ |
Κύρτωση | Ομοιόμορφα κατανεμημένο φορτίο |
Κύρτωση | Κεντρικό μεμονωμένο φορτίο |
Κύρτωση |
| m | kg/m | mm | kg/m | mm | kg | mm |
| 1,0 | 60,4 | 4,8 | 30,0 | 1,4 | 30,2 | 2,2 |
| 1,5 | 26,3 | 10,8 | 26,3 | 6,3 | 19,8 | 5,1 |
| 2,0 | 14,4 | 19,2 | 14,4 | 11,2 | 14,4 | 9,1 |
| 2,5 | 8,9 | 30,0 | 8,9 | 17,5 | 11,1 | 14,4 |
| 3,0 | 5,9 | 43,2 | 5,9 | 25,3 | 8,8 | 21,0 |
| 3,5 | 4,1 | 59,0 | 4,1 | 34,6 | 7,2 | 29,1 |
| 4,0 | 2,9 | 77,1 | 2,9 | 45,5 | 5,8 | 38,8 |
| 4,5 | 2,1 | 58,0 | 2,1 | 58,0 | 4,8 | 50,2 |
| 5,0 | 1,5 | 72,2 | 1,5 | 72,2 | 3,8 | 63,5 |
Ο υπολογισμός των τιμών επιβάρυνσης γίνεται με χρήση πείρων 10.9.
Πρέπει να λαμβάνονται υπόψη οι δυνατότητες μηχανικής επιβάρυνσης του καναλιού ρεύματος! Μπορεί να είναι περιοριστικές.
Εκτάσεις, γωνίες και εξαρτήματα ED 31
|

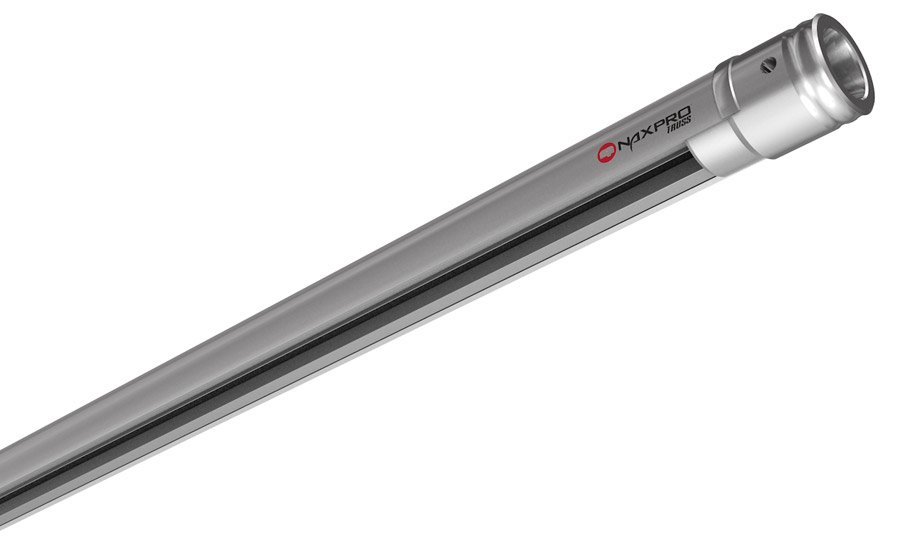

| Μήκος | Βάρος | Κωδ. | Μήκος | Βάρος | Κωδ. |
| cm | kg | cm | kg | ||
| 50 | 1,00 | 311310500 | 250 | 5,00 | 311312500 |
| 100 | 2,00 | 311311000 | 300 | 6,00 | 311313000 |
| 150 | 3,00 | 311311500 | 350 | 7,00 | 311313500 |
| 200 | 4,00 | 311312000 | 400 | 8,00 | 311314000 |
 |

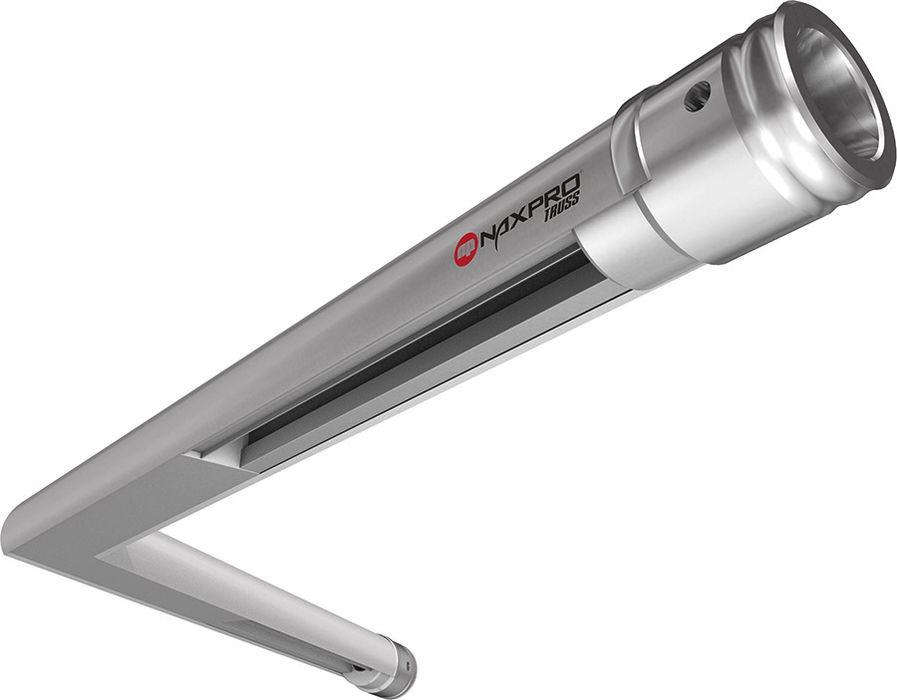

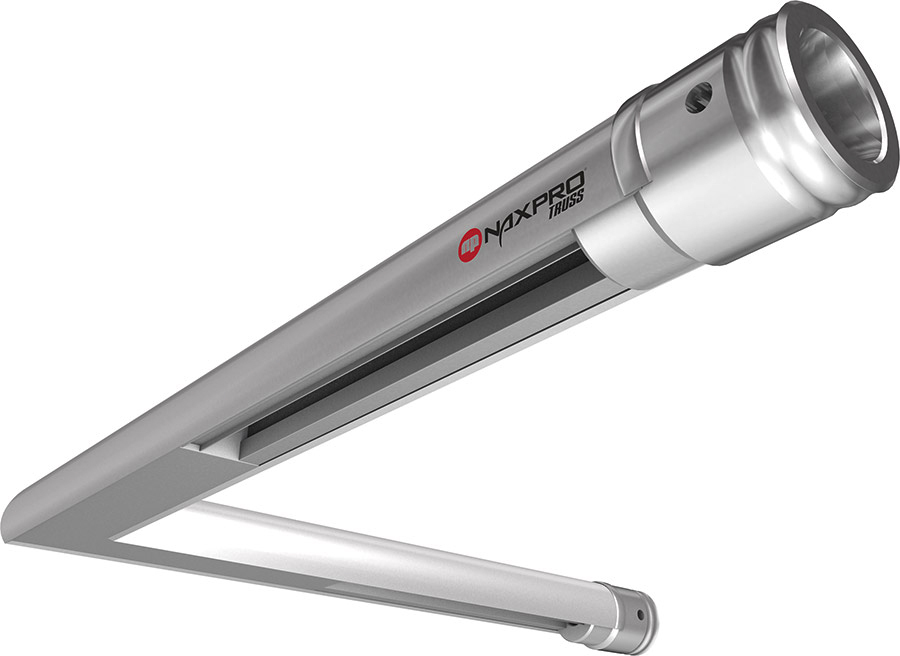

Γωνία 2-πλή 45°
Μήκος σκέλους: 500 mm
 |

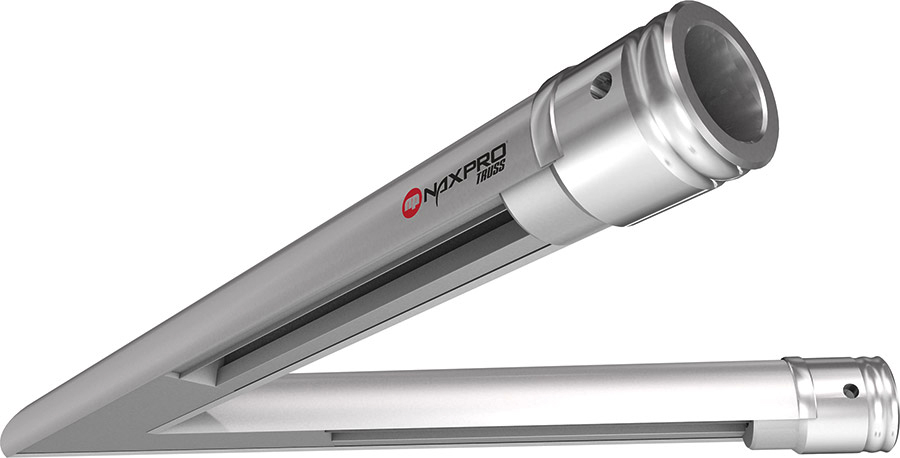

Γωνία 2-πλή 60°
Μήκος σκέλους: 500 mm
 |

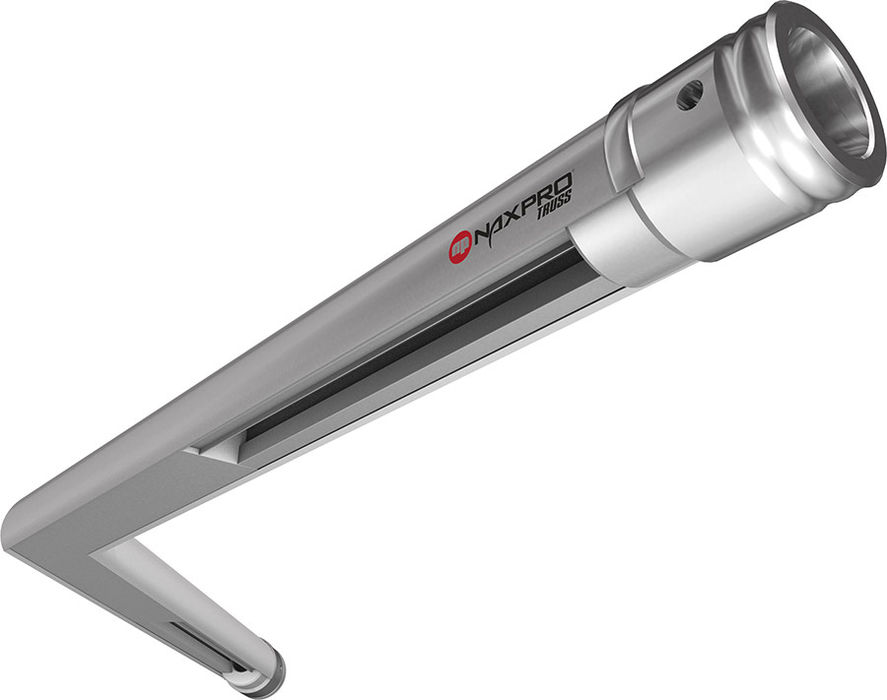

Γωνία 2-πλή 90°
Μήκος σκέλους: 500 mm
 |

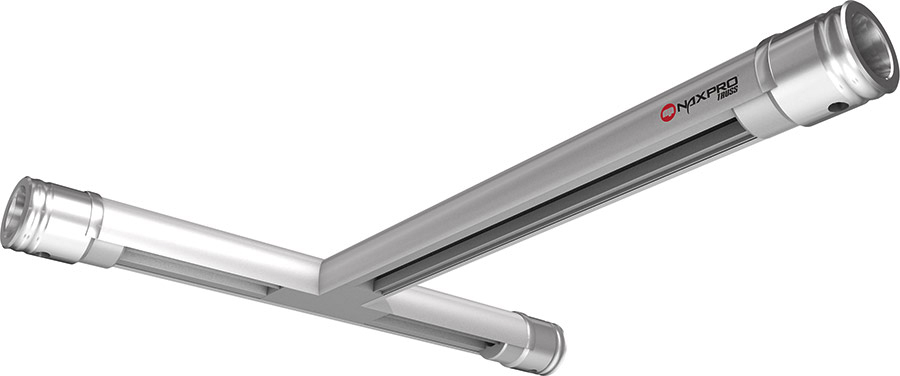

Γωνία 2-πλή 120°
Μήκος σκέλους: 500 mm
 |
Γωνία 2-πλή 135°
Μήκος σκέλους: 500 mm
 |
3-πλός Ταυ δοκού 90°
Μήκος σκέλους: 500 mm
 |

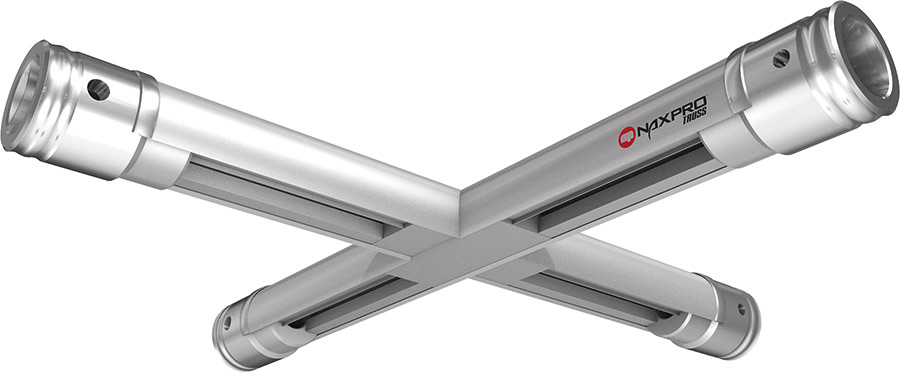

Σταυρός 4-πλός 90°
Μήκος σκέλους: 500 mm
Στρογγυλές διαμορφώσεις δοκών ED 31
