FD 21 Δοκοί
Επισκόπηση προϊόντων

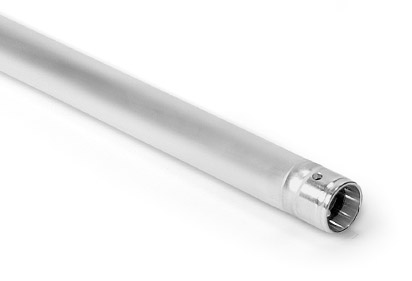

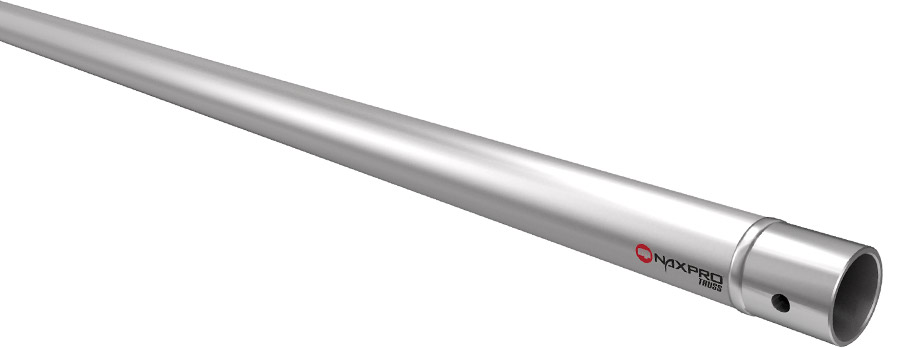

Το FD 21 είναι ένα σύστημα δοκών σε έκδοση 1 σημείου με κύρια σημεία το μικρό βάρος, τις περιορισμένες διαστάσεις και την ευελιξία. Οι δοκοί του FD 21 συνδυάζονται με όλα τα εξαρτήματα των συστημάτων Naxpro-Truss FD 22, FD 23 και FD 24 και συνεπώς ενδείκνυνται ιδανικά για διακοσμητικές κατασκευές στήριξης οθονών, γεωμετρικά σχήματα όπως κύβοι και ορθογώνια σώματα, διαφημιστικά πλαίσια και σκαλωσιές. Χάρη στην ευελιξία του, το σύστημα μπορεί να χρησιμοποιηθεί σε πληθώρα εφαρμογών.
Οι συνδέσεις του συστήματος είναι κουμπωτές κωνικής μορφής. Οι συνδετήρες περιέχονται στα παραδοτέα. Για τη σύνδεση των δοκών χρειάζεται απλώς ένα ελαφρύ αλουμινένιο σφυρί. Ειδικές κατασκευές και βαφές κόνεως υλοποιούνται ταχύτατα.
ελεγχθεί η ασφάλεια
διαστάσεις
προδιαγραφές
| Κεντρικός σωλήνας: | 35 x 2 mm |
| Κράμα: | EN-AW 6060 T66 |
Πίνακας επιβαρύνσεων FD 21
| Εκπέτασμα | Ομοιόμορφα κατανεμημένο φορτίο |
Κύρτωση | Κεντραρισμένο μεμονωμένο φορτίο |
Κύρτωση |
| m | kg/m | mm | kg | mm |
| 1,0 | 63,2 | 4,1 | 31,6 | 3,3 |
| 1,5 | 27,7 | 9,3 | 20,8 | 7,5 |
| 2,0 | 15,3 | 16,5 | 15,3 | 13,4 |
| 2,5 | 9,6 | 25,9 | 12,0 | 21,1 |
Τα υψηλά και συνεχή φορτία παρουσιάζονται σε ιδανικές καταστάσεις. Η κατανομή του φορτίου πρέπει να γίνεται στον κόμβο.
Εκτάσεις, γωνίες και εξαρτήματα FD 21
|
| Μήκος | Βάρος | Κωδ. | Μήκος | Βάρος | Κωδ. |
| cm | kg | cm | kg | ||
| 25 | 0,30 | 300210250 | 175 | 1,20 | 300211750 |
| 50 | 0,40 | 300210500 | 200 | 1,30 | 300212000 |
| 75 | 0,60 | 300210750 | 250 | 1,60 | 300212500 |
| 100 | 0,70 | 300211000 | 300 | 2,10 | 300213000 |
| 125 | 0,90 | 300211250 | 350 | 2,20 | 300213500 |
| 150 | 1,00 | 300211500 | 400 | 2,40 | 300211400 |
 |

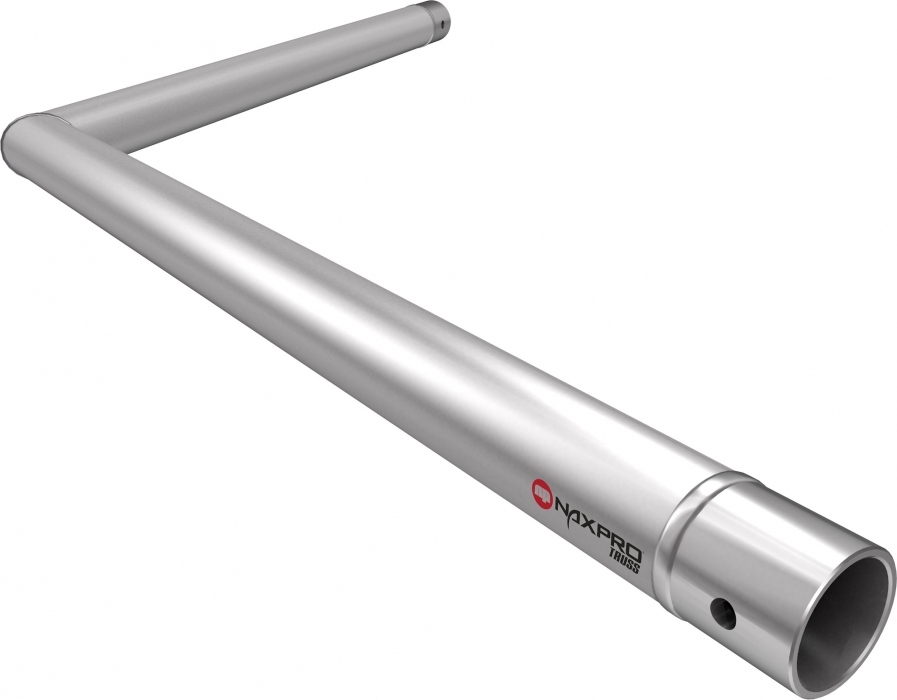

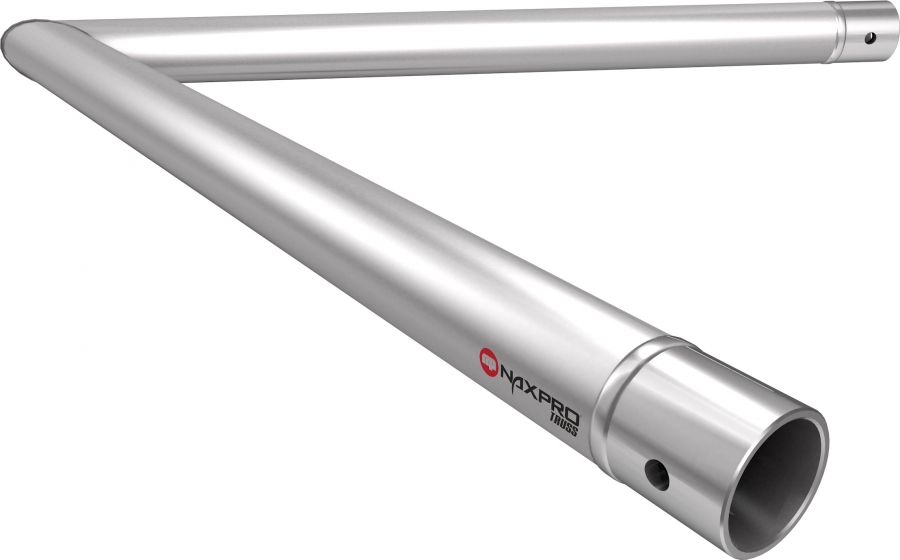

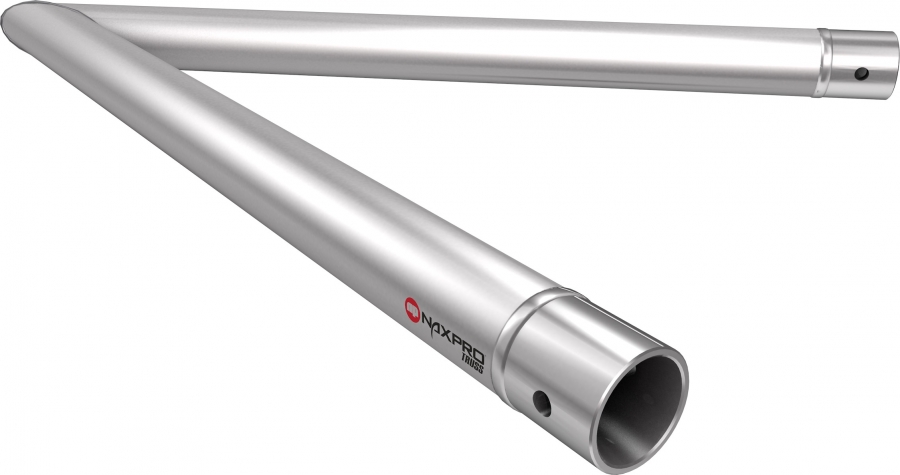

Γωνία 2-πλή 45°
Μήκος σκέλους: 500 mm
Βάρος: 1,5 kg
 |

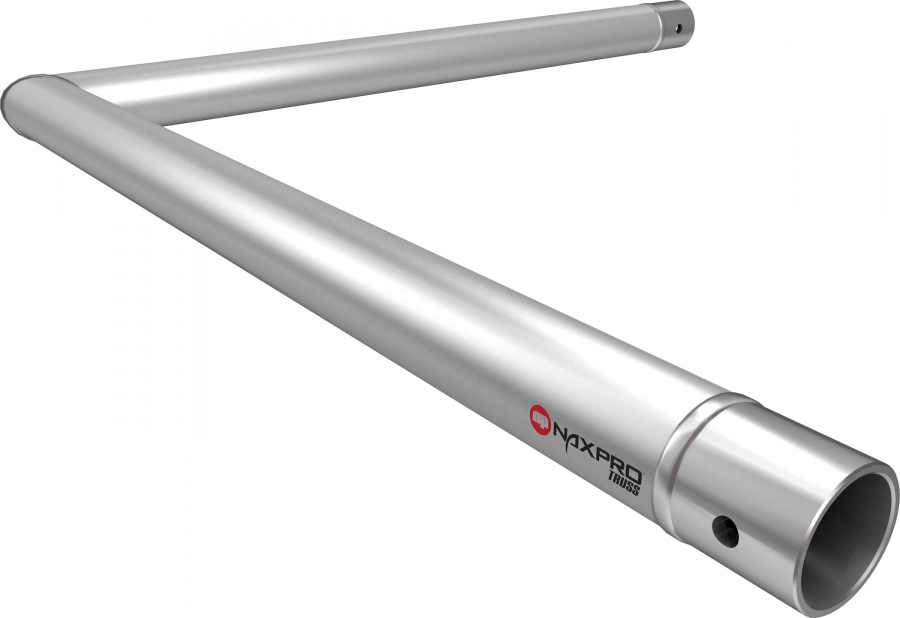

Γωνία 2-πλή60°
Μήκος σκέλους: 500 mm
Βάρος: 1,5 kg
 |

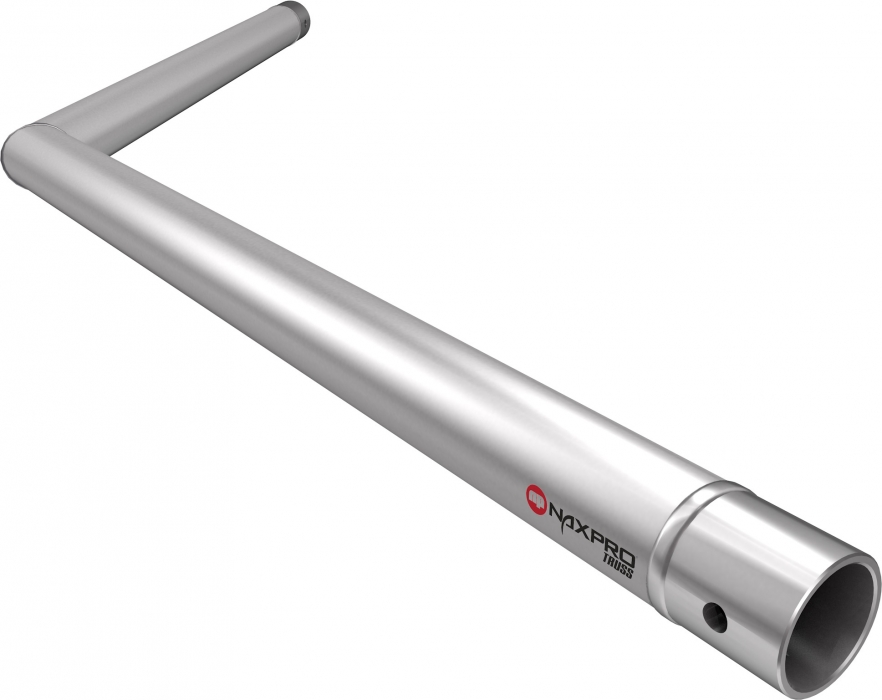

Γωνία 2-πλή 90°
Μήκος σκέλους: 500 mm
Βάρος: 1,5 kg
 |
Γωνία 2-πλή 120°
Μήκος σκέλους: 500 mm
Βάρος: 1,5 kg
 |
Γωνία 2-πλή 135°
Μήκος σκέλους: 500 mm
Βάρος: 1,5 kg
 |

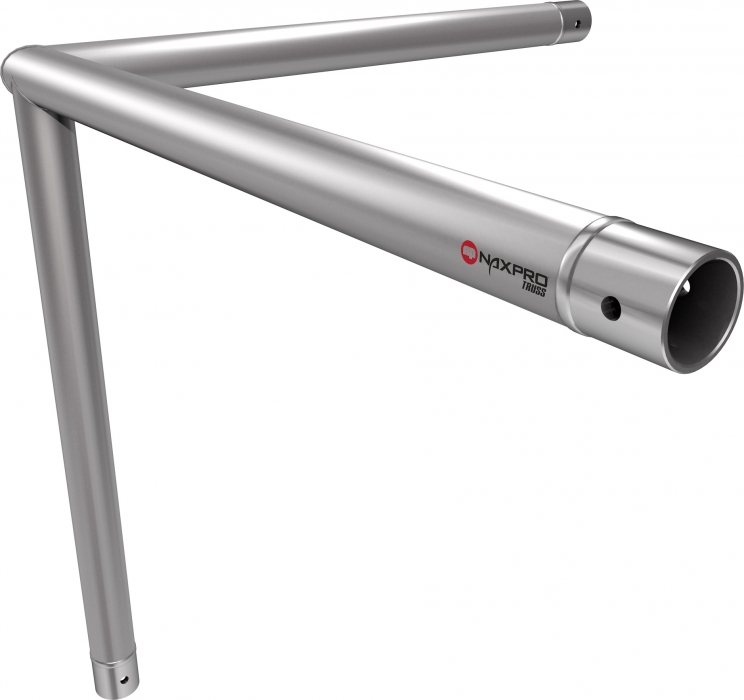

Γωνία 3-πλή 90°
Μήκος σκέλους: 500 mm
Βάρος: 2,0 kg
 |

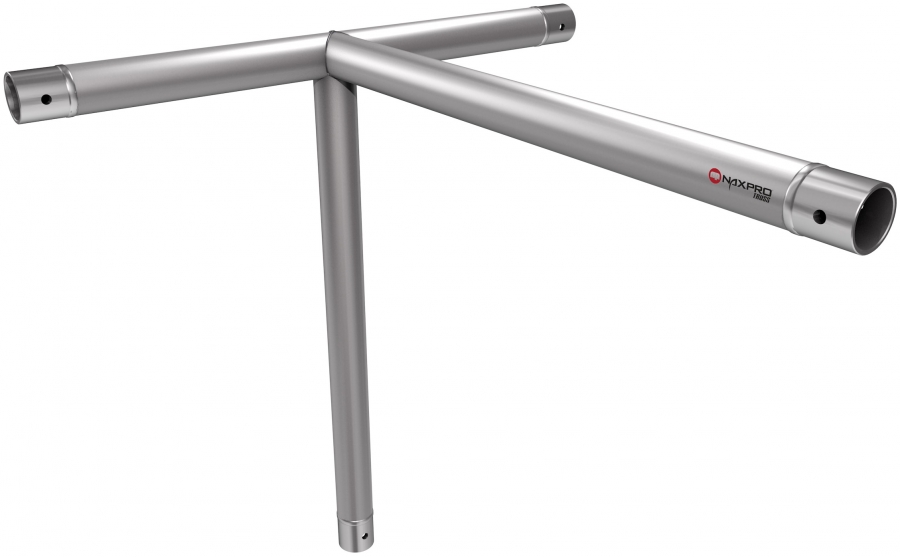

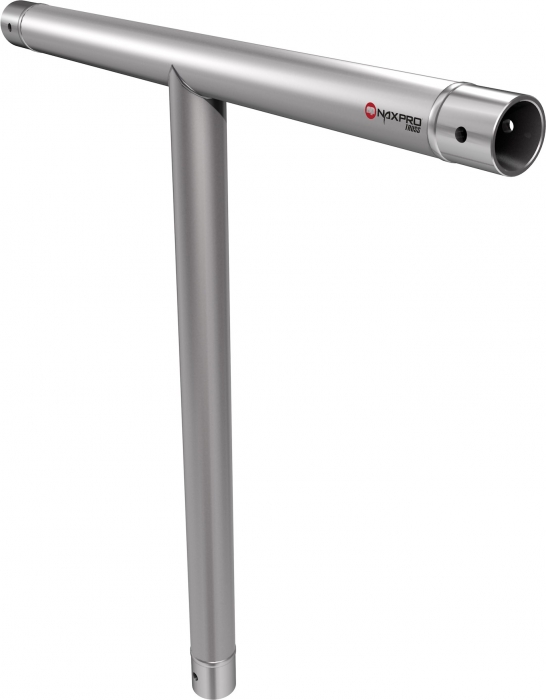

3-πλός Ταυ δοκού 90°
Μήκος σκέλους: 500 mm
Βάρος: 2,0 kg
 |
4-πλός Ταυ δοκού 90°
Μήκος σκέλους: 500 mm
Βάρος: 2,5 kg
 |

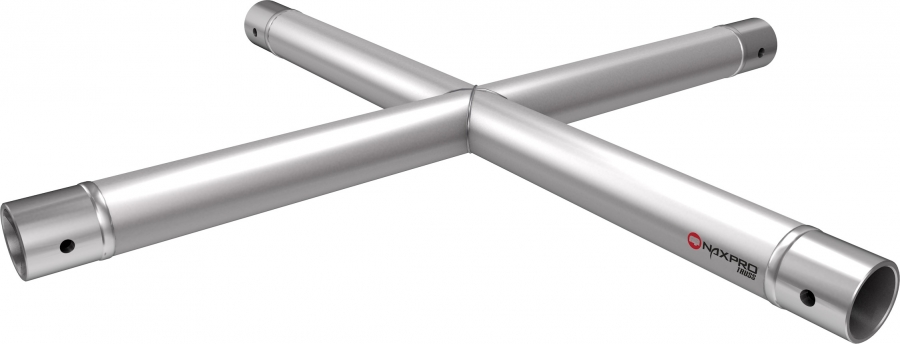

Σταυρός 4-πλός 90°
Μήκος σκέλους: 500 mm
Βάρος: 2,5 kg
 |

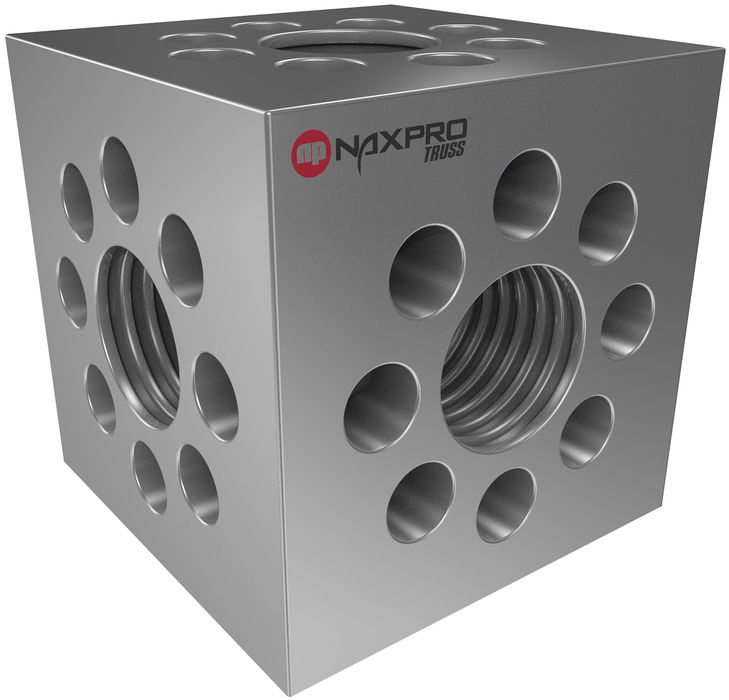

Boxcorner για δοκούς FD 21 συμπ. 2 συνδετήρων

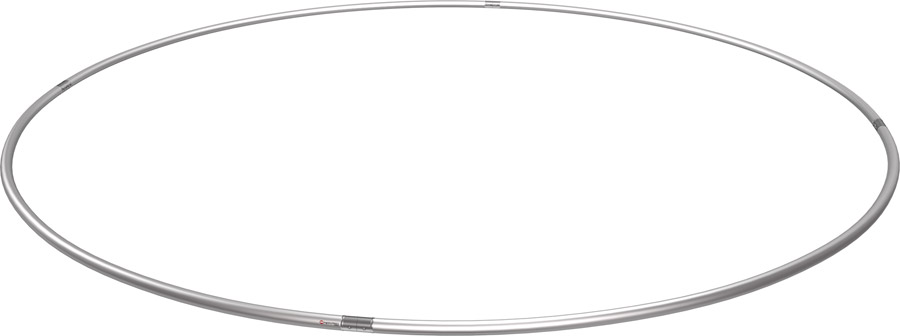

Στρογγυλές διαμορφώσεις δοκών FD 21
|
| Ονομασία | Μήκος | Βάρος | Κωδ. |
| cm | kg | ||
| FD 21 ανά τρέχον μέτρο περιμέτρου | 0,70 | 301210001 | |
| FD 21 (4 x 90°) | 200 | 4,40 | 301210020 |
| FD 21 (4 x 90°) | 300 | 6,59 | 301210030 |
| FD 21 (4 x 90°) | 400 | 8,79 | 301210040 |
| FD 21 (8 x 45°) | 500 | 10,99 | 301210050 |
| FD 21 (8 x 45°) | 600 | 13,19 | 301210060 |
| FD 21 (8 x 45°) | 700 | 15,40 | 301210070 |
| FD 21 (8 x 45°) | 800 | 17,58 | 301210080 |
| FD 21 (12 x 30°) | 900 | 19,78 | 301210090 |
| FD 21 (12 x 30°) | 1000 | 21,98 | 301210100 |
