HD 31 Δοκοί

Επισκόπηση προϊόντων

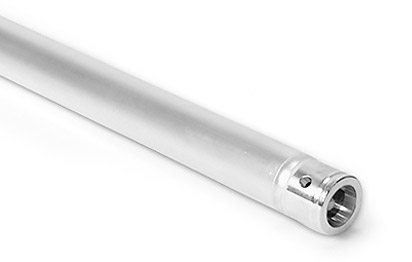

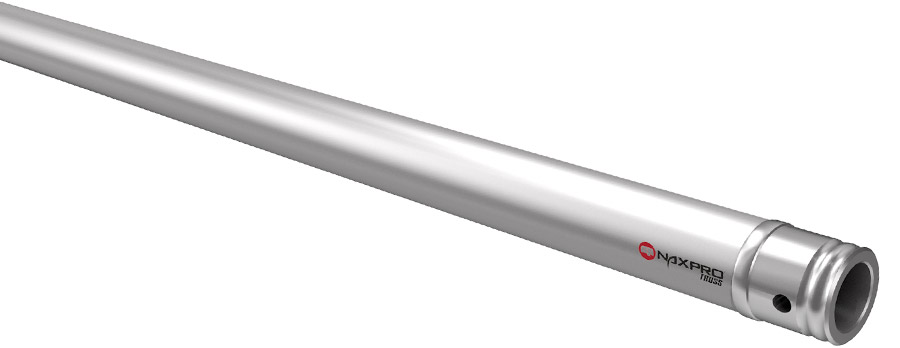

Το σύστημα δοκών HD 31 της Naxpro-Truss σε σχεδίαση βαρέως τύπου 1 σημείου, πείθει με τη δύναμη, την ελαφρότητα, το μικρό μέγεθος και την ευελιξία του. Οι δοκοί του FD 31 συνδυάζονται με όλα τα εξαρτήματα των συστημάτων FD 32 - FD 34 και FD 42 - FD 44 και συνεπώς ενδείκνυνται ιδανικά για διακοσμητικές κατασκευές στήριξης οθονών, γεωμετρικά σχήματα όπως κύβοι και ορθογώνια σώματα, διαφημιστικά πλαίσια και σκαλωσιές. Χάρη στην ευελιξία του, το σύστημα μπορεί να χρησιμοποιηθεί σε πληθώρα εφαρμογών.

Οι συνδέσεις του συστήματος είναι κουμπωτές κωνικής μορφής. Οι συνδετήρες περιέχονται στα παραδοτέα. Για τη σύνδεση των δοκών χρειάζεται απλώς ένα ελαφρύ αλουμινένιο σφυρί. Ειδικές κατασκευές και βαφές κόνεως υλοποιούνται ταχύτατα.

Λήψη δελτίου
δεδομένων

Λήψη
Πιστοποιητικό TÜV

ελεγχθεί η ασφάλεια

διαστάσεις

προδιαγραφές

Κεντρικός σωλήνας:	50 x 2 mm
Κράμα:	EN-AW 6082 T6

Πίνακας επιβαρύνσεων HD 31

Εκπέτασμα	Ομοιόμορφα κατανεμημένο φορτίο	Κύρτωση	Κεντραρισμένο μεμονωμένο φορτίο	Κύρτωση
m	kg/m	mm	kg	mm
1,0	323,4	4,8	161,7	3,9
1,5	143,0	10,9	107,2	8,7
2,0	79,8	19,3	79,8	15,5
2,5	50,6	30,3	63,2	24,4
3,0	34,7	43,6	52,1	35,3
3,5	25,1	59,5	44,0	48,3
4,0	18,9	77,8	37,8	63,4
4,5	14,7	98,7	33,0	80,8
5,0	11,6	122,1	29,0	100,5
5,5	9,4	148,1	25,7	122,6
6,0	7,6	176,7	22,9	147,2

Ο υπολογισμός των τιμών επιβάρυνσης γίνεται με χρήση πείρων 10.9.

Λήψη λεπτομερούς
πίνακα επιβαρύνσεων

Εκτάσεις, γωνίες και εξαρτήματα HD 31

Εκτάσεις HD 31

Μήκος	Βάρος	Κωδ.	Μήκος	Βάρος	Κωδ.
cm	kg		cm	kg
21	0,50	304310210	200	2,64	304312000
25	0,54	304310250	225	2,94	304312250
50	0,84	304310500	250	3,54	304312500
75	1,14	304310750	300	3,84	304313000
100	1,44	304311000	350	4,44	304313500
125	1,74	304311250	400	5,04	304314000
150	2,04	304311500	450	5,64	304314500
175	2,34	304311750	500	6,24	304315000
