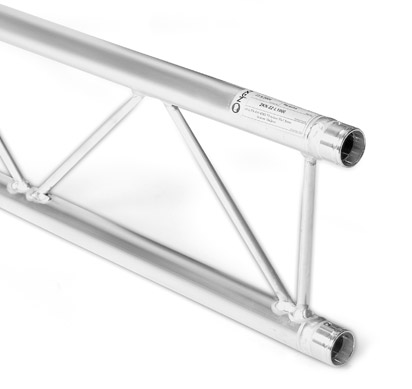

FD 22 Δοκοί
Επισκόπηση προϊόντων

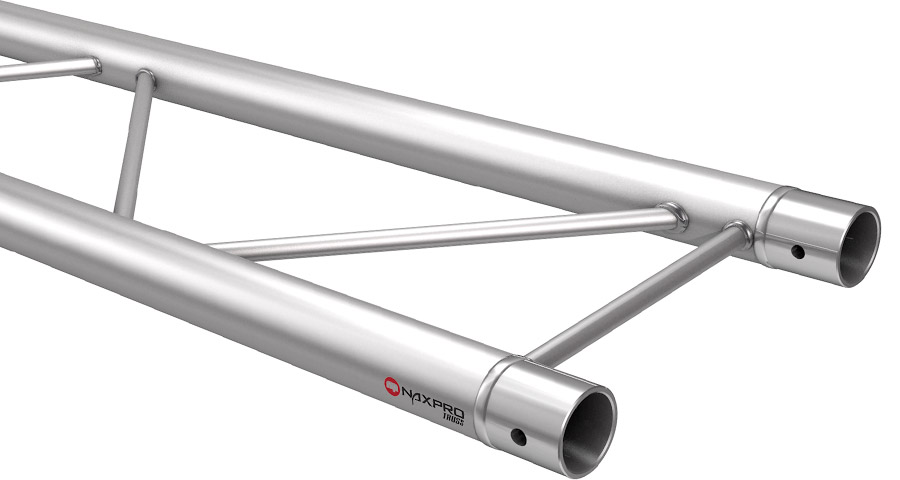

Το FD 22 είναι ένα σύστημα δοκών σε έκδοση 2 σημείων, το οποίο παρά τη μικρή διάμετρο του κεντρικού σωλήνα με μόνο 35 mm χρησιμοποιείται από επαγγελματίες της τεχνολογίας εκδηλώσεων. Επίσης, το FD 22 χρησιμοποιείται σε εκθέσεις και καταστήματα. Αν και έχει πολύ μικρές διαστάσεις, προσφέρει πολύ χώρο για συστήματα φωτισμού και διαφήμισης..
Οι συνδέσεις του συστήματος είναι κουμπωτές κωνικής μορφής. Οι συνδετήρες περιέχονται στα παραδοτέα. Για τη σύνδεση των δοκών χρειάζεται απλώς ένα ελαφρύ αλουμινένιο σφυρί. Ειδικές κατασκευές και βαφές κόνεως υλοποιούνται ταχύτατα.
ελεγχθεί η ασφάλεια
διαστάσεις
προδιαγραφές
| Πλάτος: | 220 mm |
| Κεντρικός σωλήνας: | 35 x 2 mm |
| Διαγώνιες: | 10 x 2 mm |
| Κράμα: | EN-AW 6060 T66 |
Πίνακας επιβαρύνσεων FD 22
| Εκπέτασμα | Ομοιόμορφα κατανεμημένο φορτίο |
Κύρτωση | Κεντραρισμένο μεμονωμένο φορτίο |
Κύρτωση |
| m | kg/m | mm | kg | mm |
| 1,0 | 289,0 | 0,1 | 289,0 | 0,2 |
| 2,0 | 143,8 | 1,2 | 287,6 | 1,9 |
| 3,0 | 95,4 | 4,0 | 242,6 | 5,4 |
| 4,0 | 71,2 | 9,4 | 180,8 | 9,6 |
| 5,0 | 56,7 | 18,4 | 143,4 | 15,0 |
| 6,0 | 39,4 | 26,9 | 118,2 | 21,7 |
| 7,0 | 28,6 | 36,6 | 100,1 | 29,7 |
| 8,0 | 21,6 | 47,9 | 86,3 | 38,9 |
| 9,0 | 16,7 | 60,7 | 75,4 | 49,6 |
| 10,0 | 13,3 | 75,1 | 66,5 | 61,6 |
Τα στοιχεία επιβάρυνσης ισχύουν μόνο για κατακόρυφες εφαρμογές!
Τα υψηλά και συνεχή φορτία παρουσιάζονται σε ιδανικές καταστάσεις. Η κατανομή του φορτίου πρέπει να γίνεται στον κόμβο.Ο επάνω κύριος σωλήνας πρέπει να διατηρείται τουλ. κάθε 200 cm στο πλάι!
Εκτάσεις, γωνίες και εξαρτήματα FD 22
|
| Μήκος | Βάρος | Κωδ. | Μήκος | Βάρος | Κωδ. |
| cm | kg | cm | kg | ||
| 25 | 0,70 | 300220250 | 175 | 2,70 | 300221750 |
| 50 | 1,00 | 300220500 | 200 | 3,00 | 300222000 |
| 75 | 1,30 | 300220750 | 250 | 3,70 | 300222500 |
| 100 | 1,60 | 300221000 | 300 | 4,30 | 300223000 |
| 125 | 2,00 | 300221250 | 350 | 4,80 | 300223500 |
| 150 | 2,40 | 300221500 | 400 | 5,60 | 300224000 |
 |

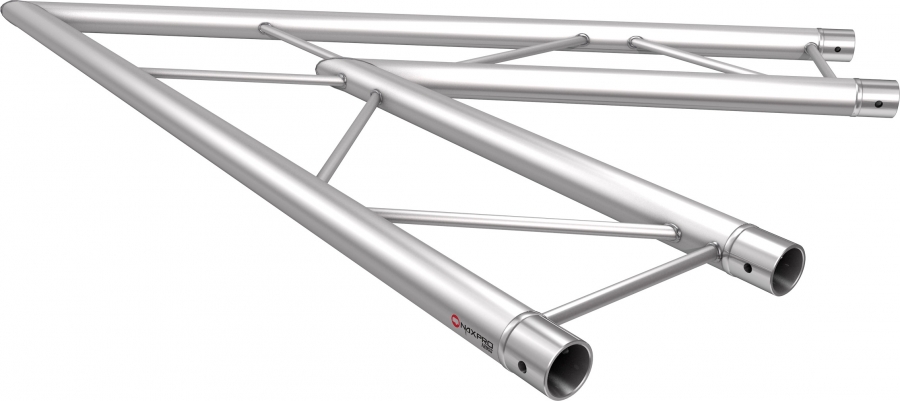

Γωνία 2-πλή 45° οριζόντια
Μήκος σκέλους: 1000 mm
Βάρος: 2,0 kg
 |
Γωνία 2-πλή 60° οριζόντια
Μήκος σκέλους: 1000 mm
Βάρος: 1,8 kg
 |

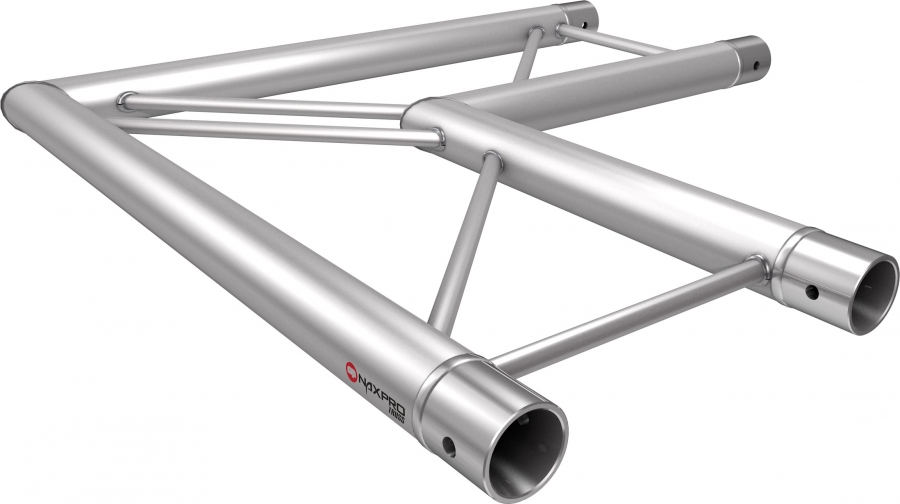

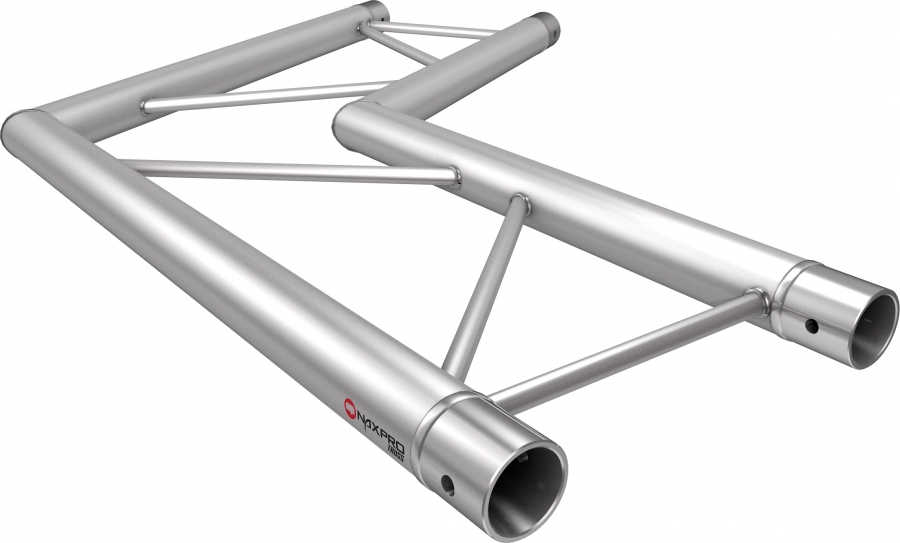

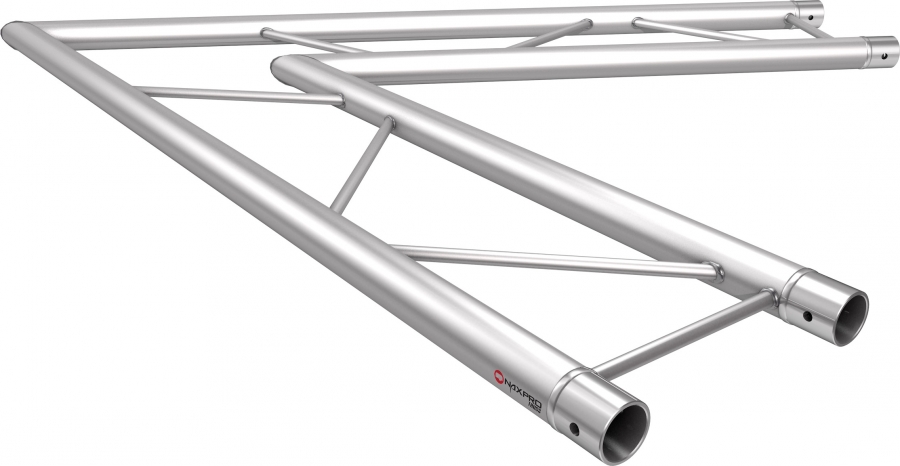

Γωνία 2-πλή 90° οριζόντια
Μήκος σκέλους: 500 mm
Βάρος: 1,6 kg
 |

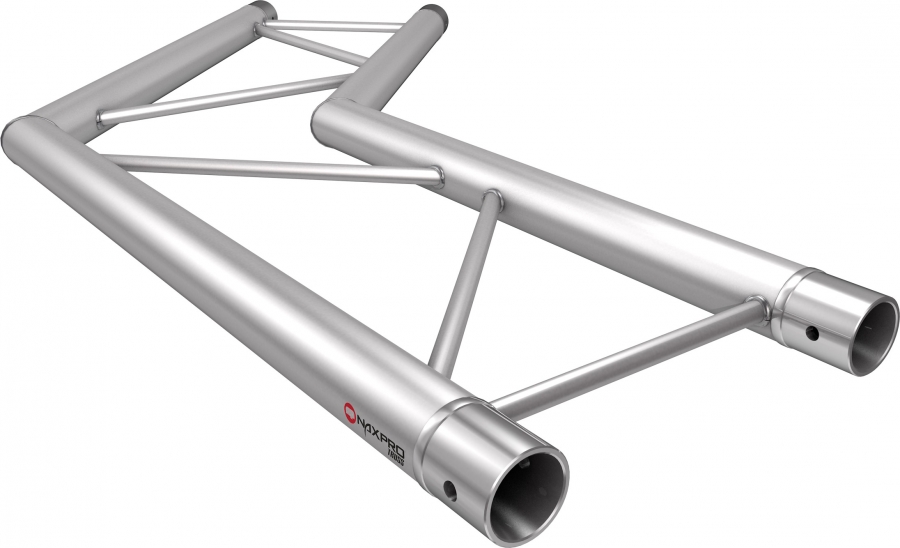

Γωνία 2-πλή 120° οριζόντια
Μήκος σκέλους: 500 mm
Βάρος: 1,6 kg
 |
Γωνία 2-πλή 135° κατακόρυφα
Μήκος σκέλους: 500 mm
Βάρος: 1,6 kg
 |

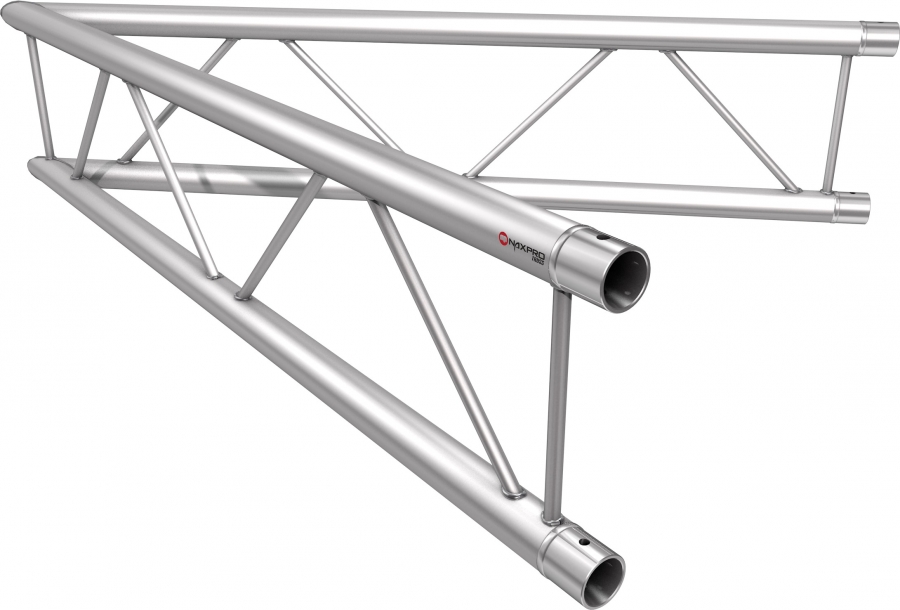

Γωνία 2-πλή 45° κατακόρυφα
Μήκος σκέλους: 1000 mm
Βάρος: 2,0 kg
 |

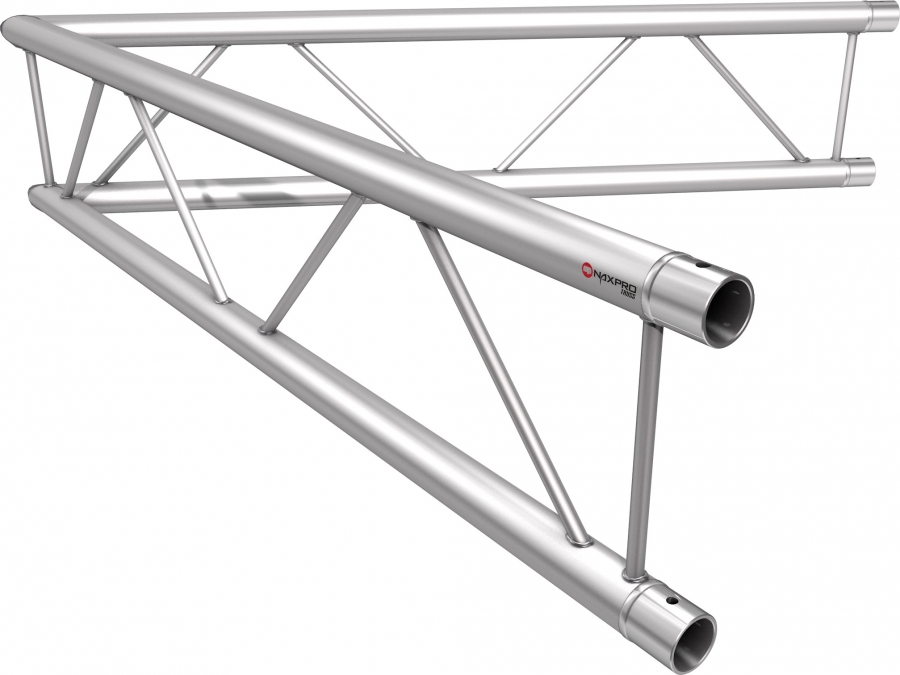

Γωνία 2-πλή 60° κατακόρυφα
Μήκος σκέλους: 1000 mm
Βάρος: 1,8 kg
 |

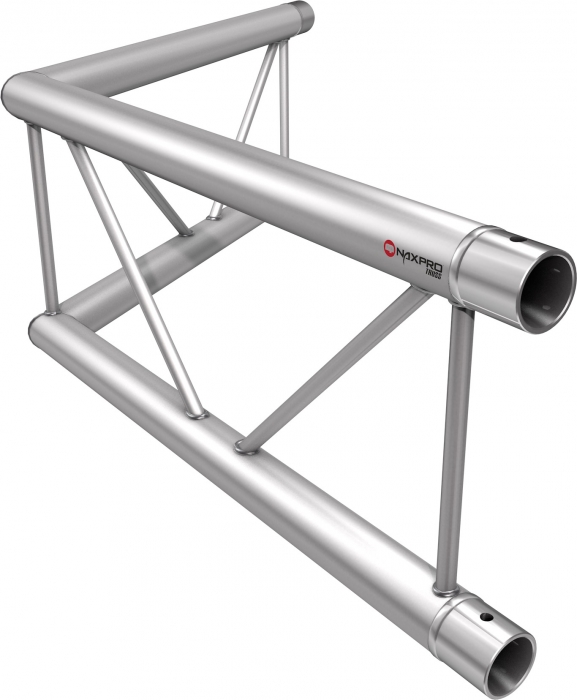

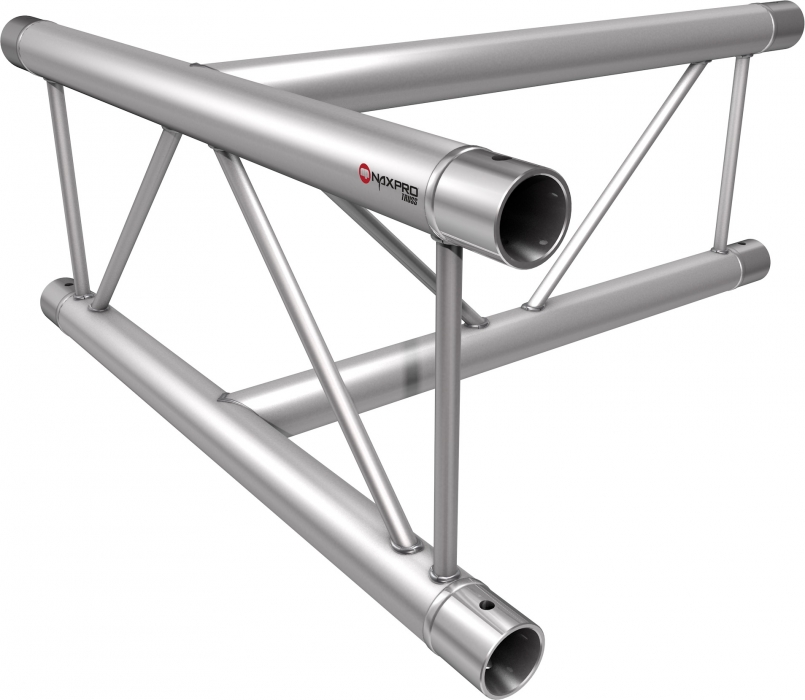

Γωνία 2-πλή 90° κατακόρυφα
Μήκος σκέλους: 500 mm
Βάρος: 1,6 kg
 |

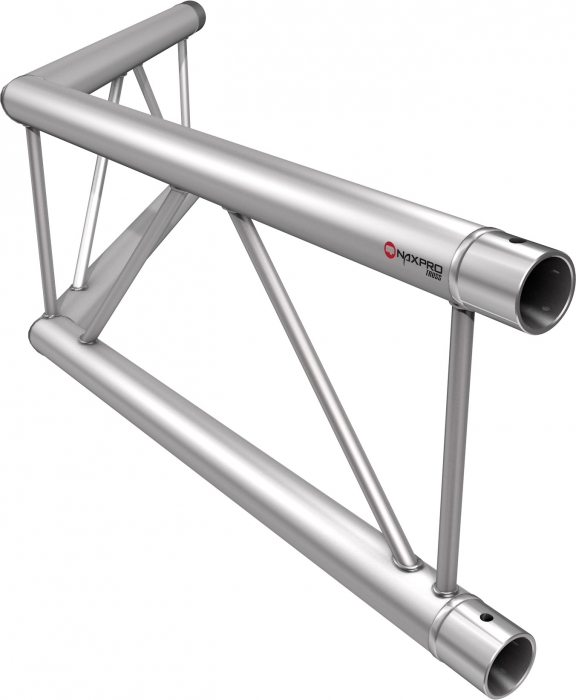

Γωνία 2-πλή 120° κατακόρυφα
Μήκος σκέλους: 500 mm
Βάρος: 1,6 kg
 |

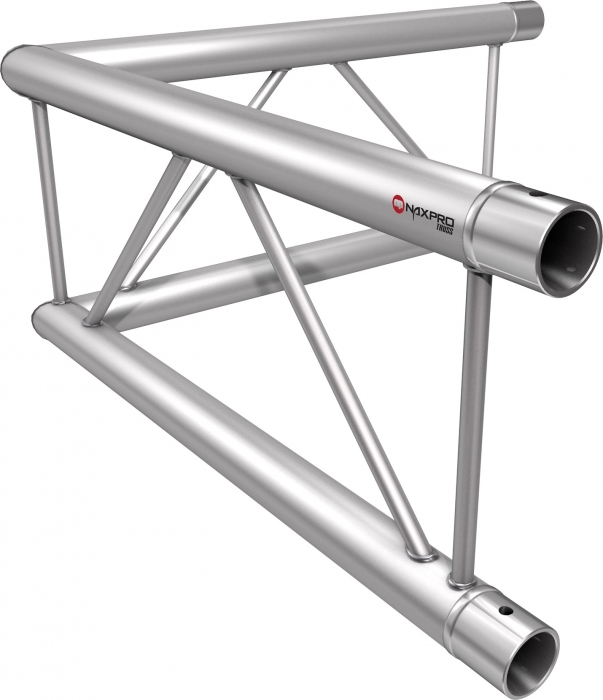

Γωνία 2-πλή 135° κατακόρυφα
Μήκος σκέλους: 500 mm
Βάρος: 1,6 kg
 |

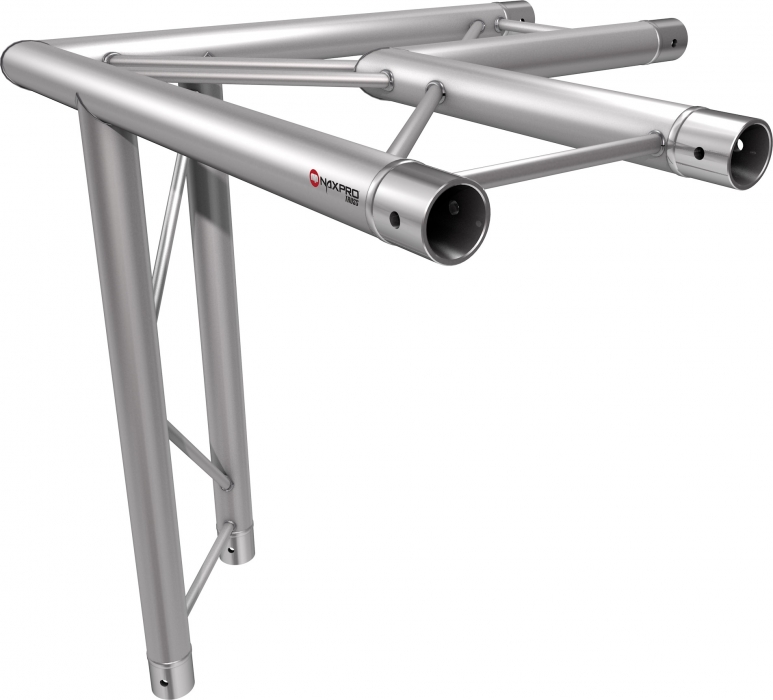

Γωνία 3-πλή 90° οριζόντια
Μήκος σκέλους: 500 mm
Βάρος: 2,0 kg
 |

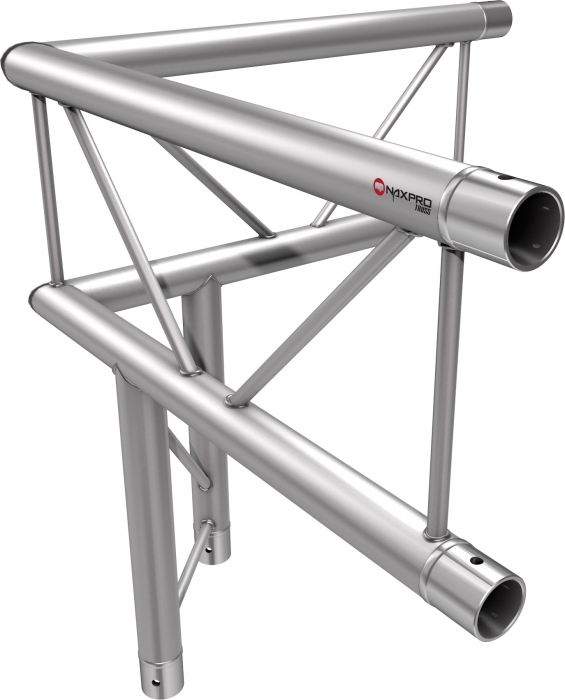

Γωνία3-πλή 90° κατακόρυφα
Μήκος σκέλους: 500 mm
Βάρος: 2,0 kg
 |

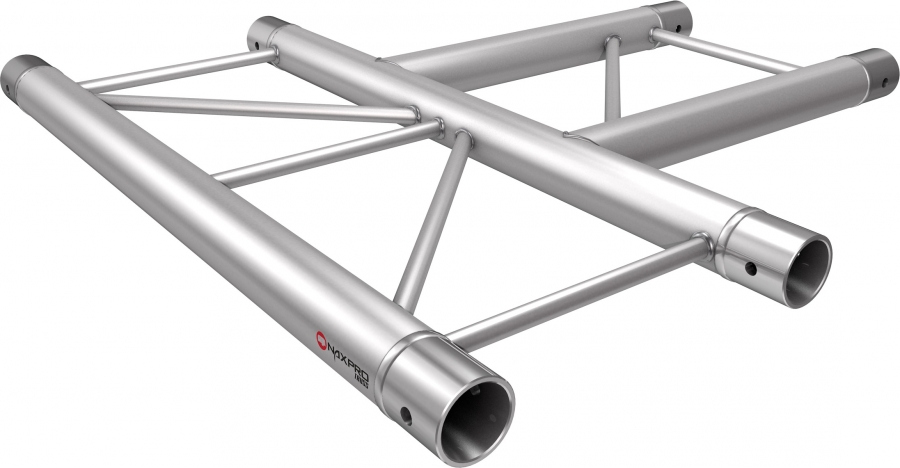

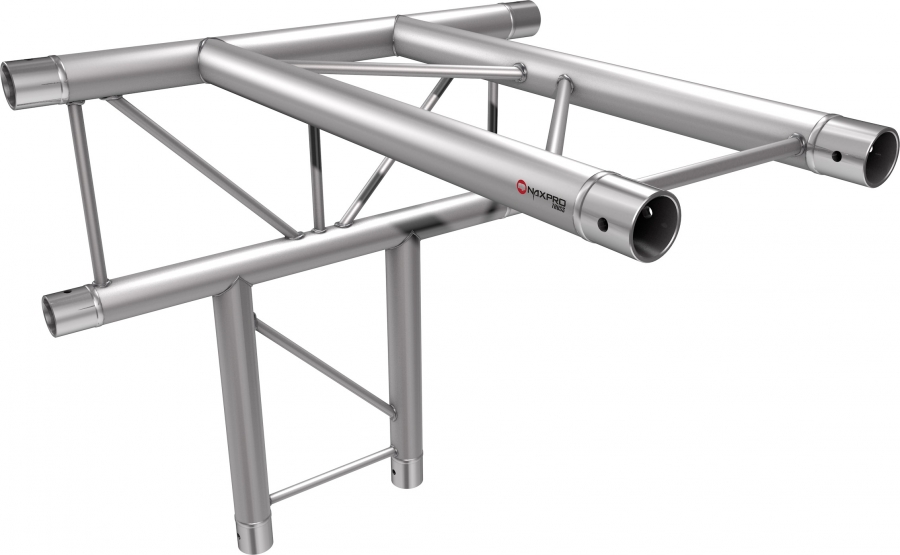

3-πλός Ταυ δοκού 90° οριζόντια
Μήκος σκέλους: 500 mm
Βάρος: 2,0 kg
 |
3-πλός Ταυ δοκού 90° κατακόρυφα
Μήκος σκέλους: 500 mm
Βάρος: 2,0 kg
 |

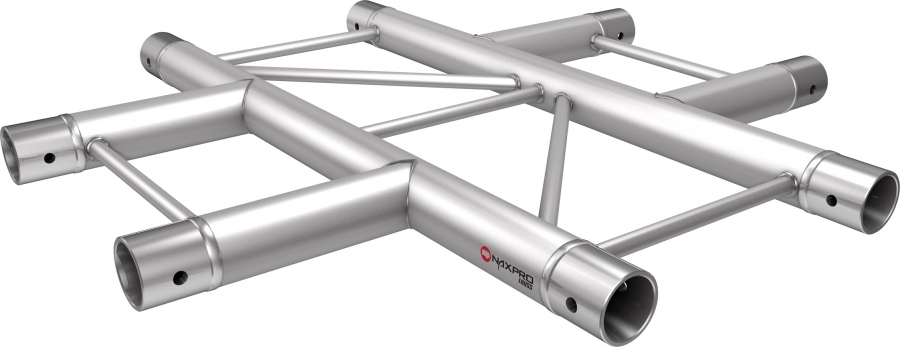

Σταυρός 4-πλός 90° οριζόντια
Μήκος σκέλους: 500 mm
Βάρος: 2,3 kg
 |

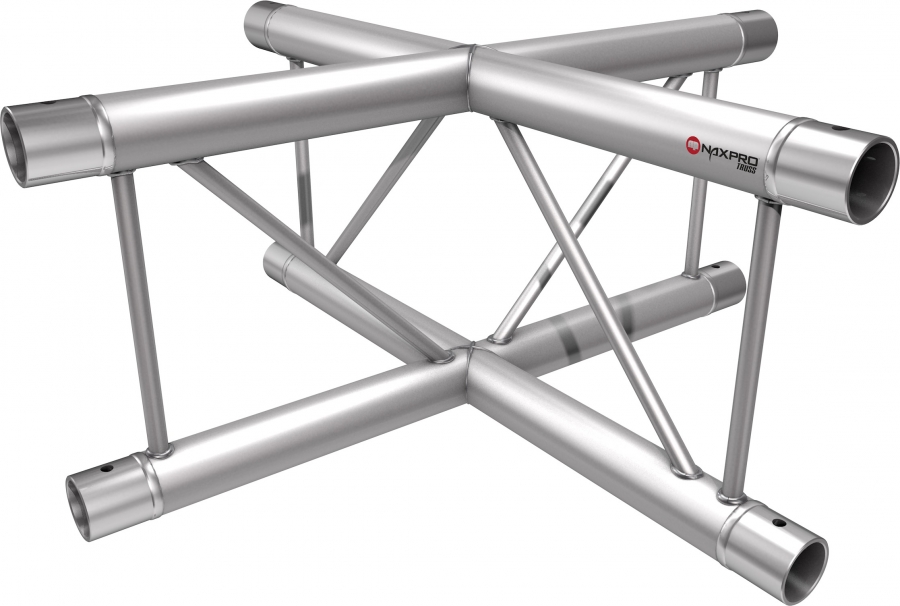

Σταυρός 4-πλός 90° κατακόρυφα
Μήκος σκέλους: 500 mm
Βάρος: 2,3 kg
 |
4-πλός Ταυ δοκού 90° οριζόντια
Μήκος σκέλους: 500 mm
Βάρος: 2,3 kg
 |

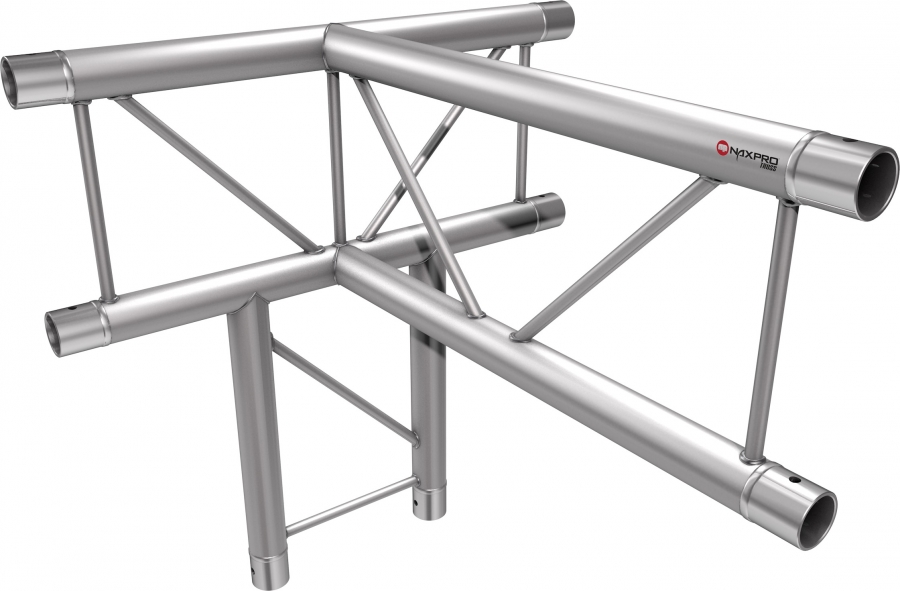

4-πλός Ταυ δοκού 90° κατακόρυφα
Μήκος σκέλους: 500 mm
Βάρος: 2,3 kg
 |

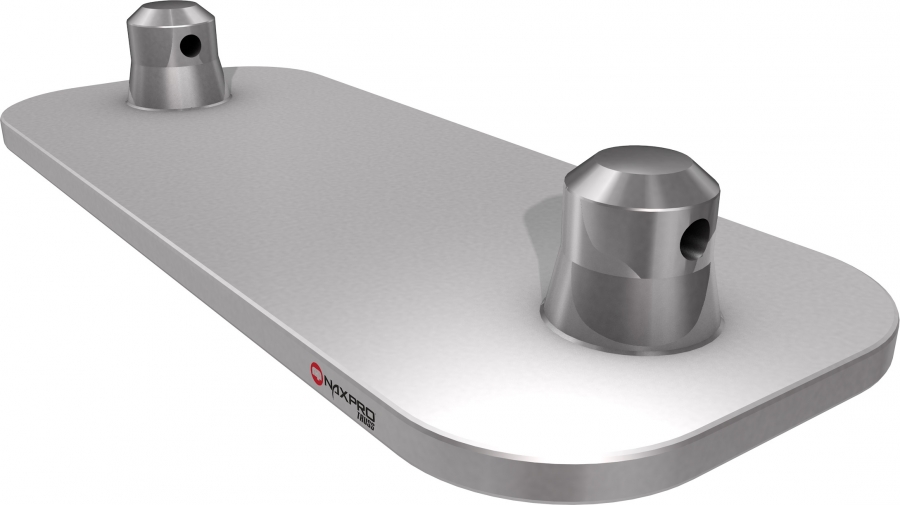

Μήκος σκέλους: 100 x 250 x 5 mm
Βάρος: 0,8 kg
 |

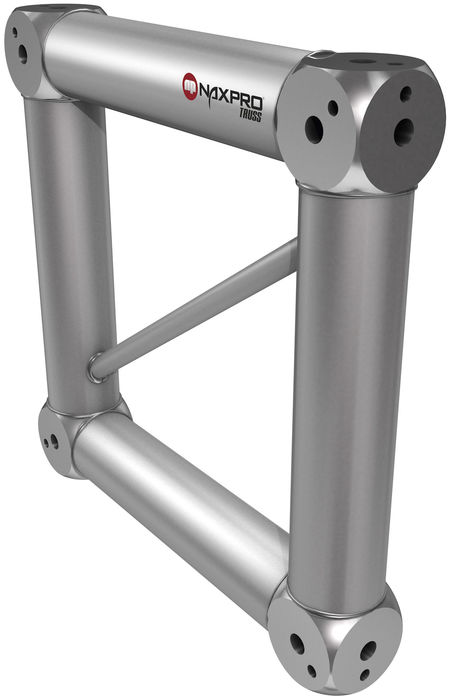

Boxcorner για FD 22 σε FD 24 συμπ. 6 ημίσειων συνδετήρων M12
 |

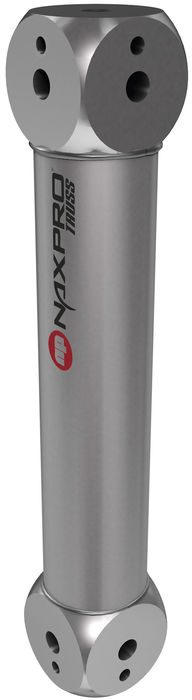

Boxcorner για δοκούς FD 22 συμπ. 4 συνδετήρων M8

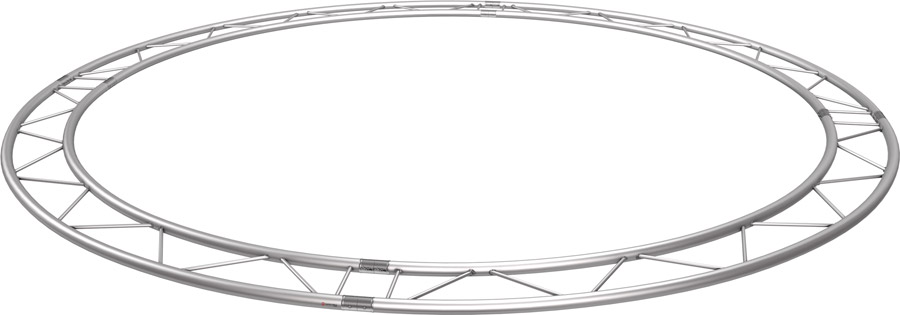

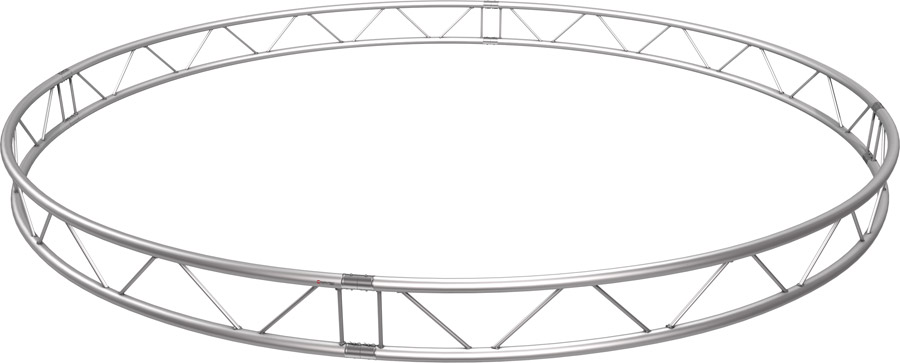

Στρογγυλές διαμορφώσεις δοκών FD 22
|
| Ονομασία | Μήκος | Βάρος | Κωδ. |
| cm | kg | ||
| FD 22 οριζόντια ανά τρέχον μέτρο περιμέτρου | 1,50 | 301224001 | |
| FD 22 οριζόντια (4 x 90°) | 200 | 9,42 | 301224020 |
| FD 22 οριζόντια (4 x 90°) | 300 | 14,13 | 301224030 |
| FD 22 οριζόντια (4 x 90°) | 400 | 18,84 | 301224040 |
| FD 22 οριζόντια (8 x 45°) | 500 | 23,55 | 301224050 |
| FD 22 οριζόντια (8 x 45°) | 600 | 28,26 | 301224060 |
| FD 22 οριζόντια (8 x 45°) | 700 | 33,00 | 301224070 |
| FD 22 οριζόντια (8 x 45°) | 800 | 37,68 | 301224080 |
| FD 22 οριζόντια (12 x 30°) | 900 | 42,39 | 301224090 |
| FD 22 οριζόντια (12 x 30°) | 1000 | 47,10 | 301224100 |
|
| Ονομασία | Μήκος | Βάρος | Κωδ. |
| cm | kg | ||
| FD 22 κατακόρυφα ανά τρέχον μέτρο περιμέτρου | 1,50 | 301225001 | |
| FD 22 κατακόρυφα (4 x 90°) | 200 | 9,42 | 301225020 |
| FD 22 κατακόρυφα (4 x 90°) | 300 | 14,13 | 301225030 |
| FD 22 κατακόρυφα (4 x 90°) | 400 | 18,84 | 301225040 |
| FD 22 κατακόρυφα (8 x 45°) | 500 | 23,55 | 301225050 |
| FD 22 κατακόρυφα (8 x 45°) | 600 | 28,26 | 301225060 |
| FD 22 κατακόρυφα (8 x 45°) | 700 | 33,00 | 301225070 |
| FD 22 κατακόρυφα (8 x 45°) | 800 | 37,68 | 301225080 |
| FD 22 κατακόρυφα (12 x 30°) | 900 | 42,39 | 301225090 |
| FD 22 κατακόρυφα (12 x 30°) | 1000 | 47,10 | 301225100 |
