HD 32 Δοκοί
Επισκόπηση προϊόντων

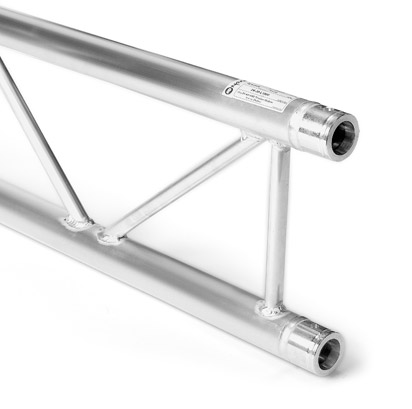

Το HD 32 είναι ένα Heavy Duty σύστημα δοκών σε έκδοση 2 σημείων που ενδείκνυται ιδιαιτέρως καλά για εκθέσεις και καταστήματα, καθώς και στην τεχνολογία εκδηλώσεων, ενώ επίσης μπορεί να αποτελέσει φορέα για συστήματα φωτισμού. Χάρη στην κόμπακτ κατασκευαστική μορφή του με δυνατότητα υψηλών επιβαρύνσεων το σύστημα ενδείκνυται ιδιαιτέρως σε εφαρμογές από απλά εκθεσιακά περίπτερα έως σύνθετες κατασκευές εξαρτισμών.
Οι συνδέσεις του συστήματος είναι κουμπωτές κωνικής μορφής. Οι συνδετήρες περιέχονται στα παραδοτέα. Για τη σύνδεση των δοκών χρειάζεται απλώς ένα ελαφρύ αλουμινένιο σφυρί. Ειδικές κατασκευές και βαφές κόνεως υλοποιούνται ταχύτατα.
Ελεγμένη ασφάλεια
διαστάσεις
προδιαγραφές
| Πλάτος: | 290 mm |
| Κεντρικός σωλήνας: | 50 x 3 mm |
| Διαγώνιες: | 20 x 2 mm |
| Κράμα: | EN-AW 6082 T6 |
Πίνακας επιβαρύνσεων HD 32
| Εκπέτασμα | Ομοιόμορφα κατανεμημένο φορτίο |
Κύρτωση | Κεντραρισμένο μεμονωμένο φορτίο |
Κύρτωση |
| m | kg/m | mm | kg | mm |
| 1,0 | 1142,2 | 0,2 | 1142,2 | 0,3 |
| 2,0 | 569,5 | 1,3 | 1138,9 | 2,1 |
| 3,0 | 378,6 | 4,3 | 1135,7 | 6,9 |
| 4,0 | 283,1 | 10,3 | 849,0 | 12,3 |
| 5,0 | 225,9 | 20,1 | 676,3 | 19,3 |
| 6,0 | 186,9 | 34,6 | 560,6 | 27,8 |
| 7,0 | 136,4 | 47,2 | 477,6 | 38,0 |
| 8,0 | 103,7 | 61,7 | 414,9 | 49,7 |
| 9,0 | 81,3 | 78,1 | 365,7 | 63,2 |
| 10,0 | 65,2 | 96,5 | 326,1 | 78,2 |
| 11,0 | 53,3 | 116,9 | 293,4 | 95,0 |
| 12,0 | 44,3 | 139,3 | 265,9 | 113,5 |
| 13,0 | 37,3 | 163,7 | 242,3 | 133,8 |
| 14,0 | 31,7 | 190,2 | 221,9 | 156,0 |
Τα στοιχεία επιβάρυνσης ισχύουν μόνο για κατακόρυφες εφαρμογές!
Τα υψηλά και συνεχή φορτία παρουσιάζονται σε ιδανικές καταστάσεις. Η κατανομή του φορτίου πρέπει να γίνεται στον κόμβο.Ο επάνω κύριος σωλήνας πρέπει να διατηρείται τουλ. κάθε 113,23 cm στο πλάι! Ο υπολογισμός των τιμών επιβάρυνσης γίνεται με χρήση πείρων 10.9.
Εκτάσεις, γωνίες και εξαρτήματα HD 32
|

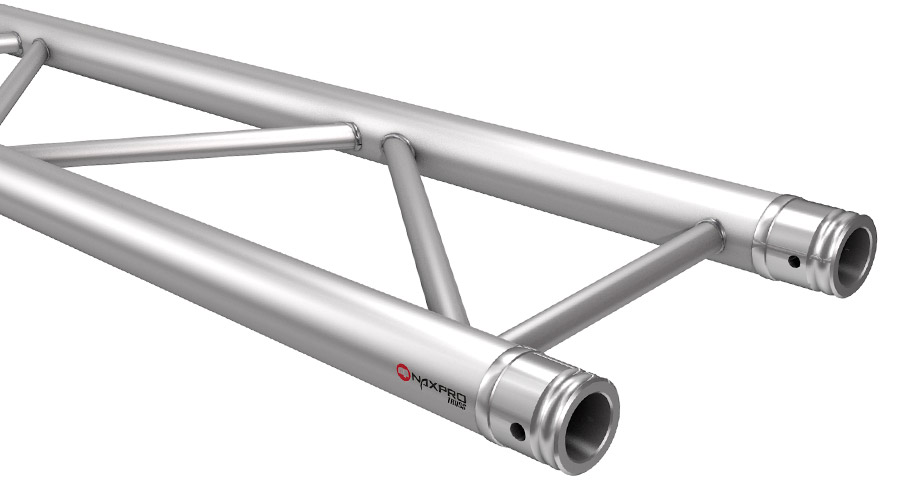

| Μήκος | Βάρος | Κωδ. | Μήκος | Βάρος | Κωδ. |
| cm | kg | cm | kg | ||
| 25 | 1,10 | 304320250 | 200 | 6,20 | 304322000 |
| 50 | 2,20 | 304320500 | 250 |
7,20 |
304322500 |
| 75 | 2,60 | 304320750 | 300 | 8,50 | 304323000 |
| 100 | 3,80 | 304321000 | 350 | 9,90 | 304323500 |
| 125 | 4,00 | 304321250 | 400 | 10,90 | 304324000 |
| 150 | 4,90 | 304321500 | 450 | 11,50 | 304324500 |
| 175 | 5,10 | 304321750 | 500 | 12,10 | 304325000 |
 |

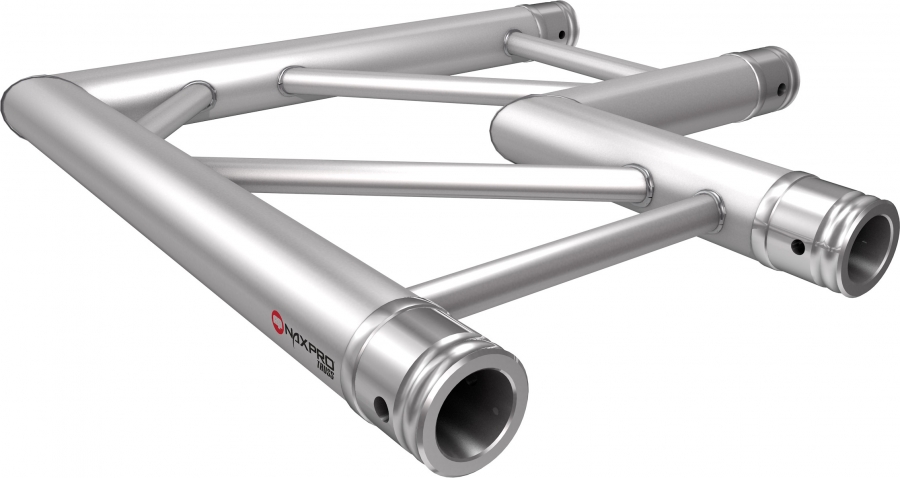

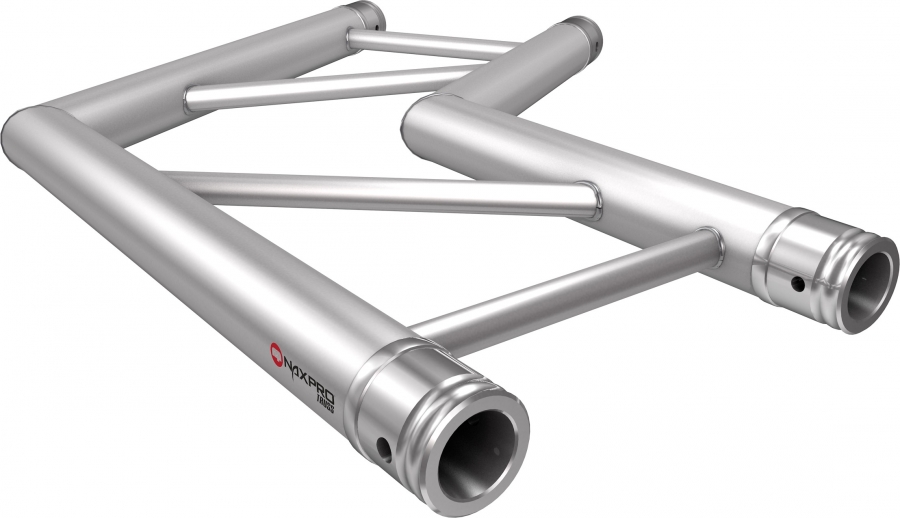

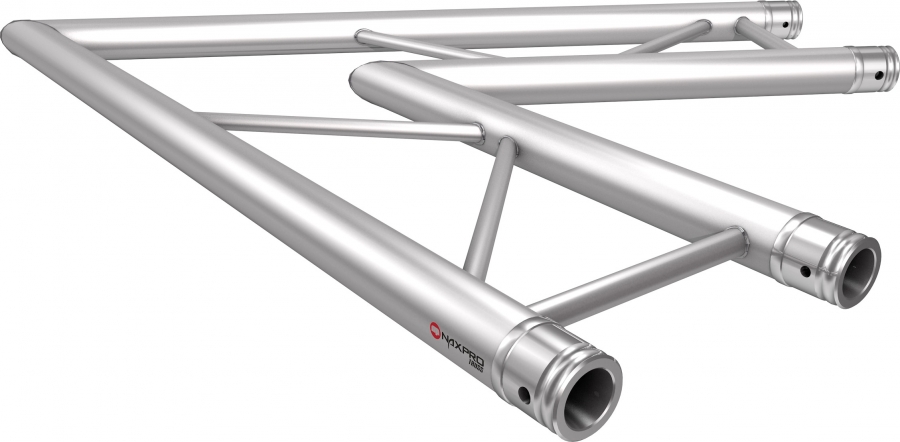

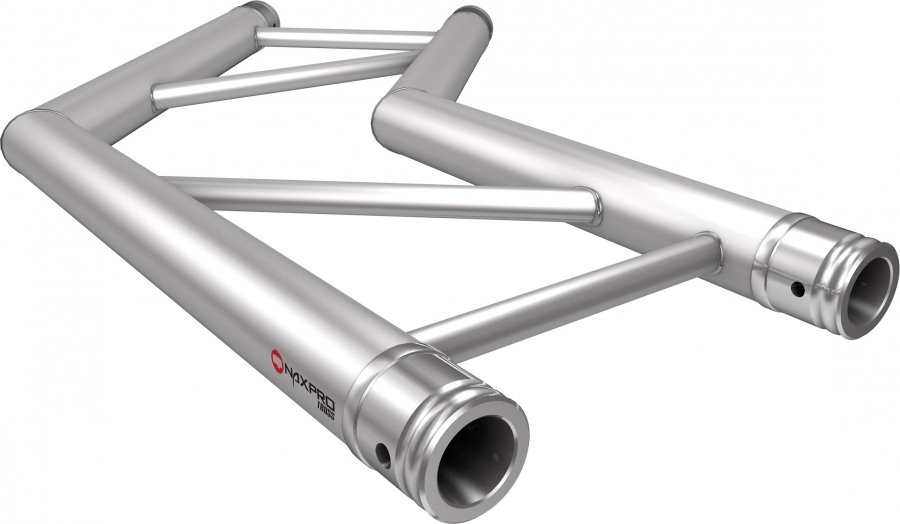

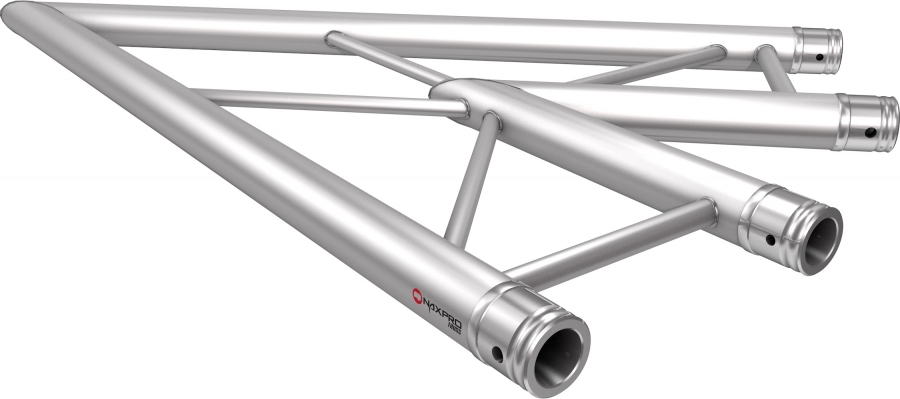

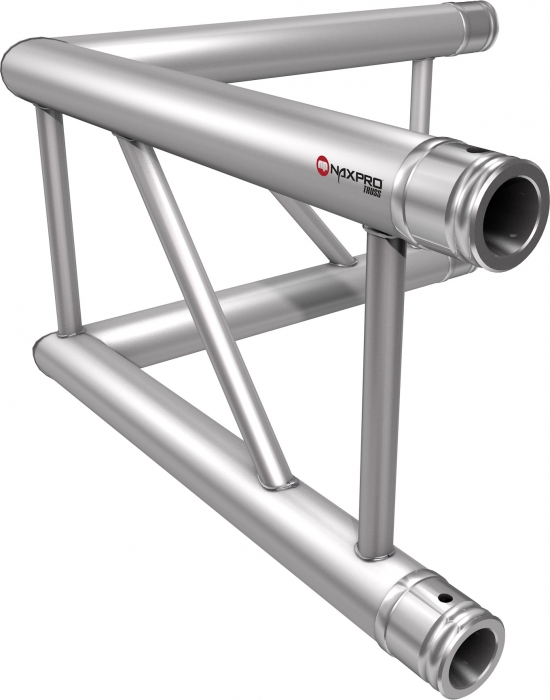

Γωνία 2-πλή 45° οριζόντια
Μήκος σκέλους: 1000 mm
Βάρος: 4,4 kg
 |
Γωνία 2-πλή 60° οριζόντια
Μήκος σκέλους: 1000 mm
Βάρος: 4,4 kg
 |
Γωνία 2-πλή 90° οριζόντια
Μήκος σκέλους: 500 mm
Βάρος: 3,9 kg
 |
Γωνία 2-πλή 120° οριζόντια
Μήκος σκέλους: 500 mm
Βάρος: 4,4 kg
 |

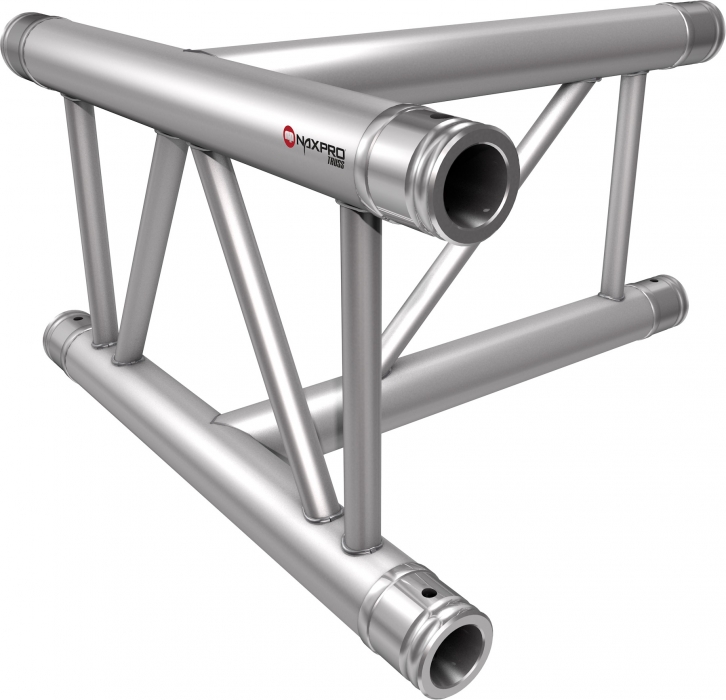

Γωνία 2-πλή 135° οριζόντια
Μήκος σκέλους: 500 mm
Βάρος: 4,4 kg
 |

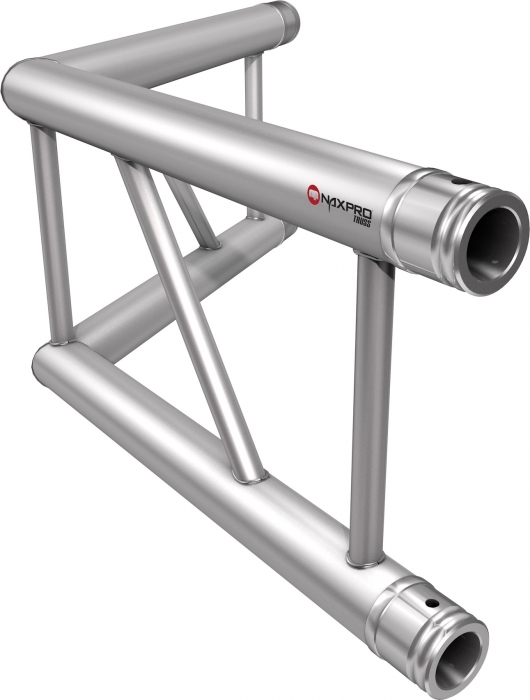

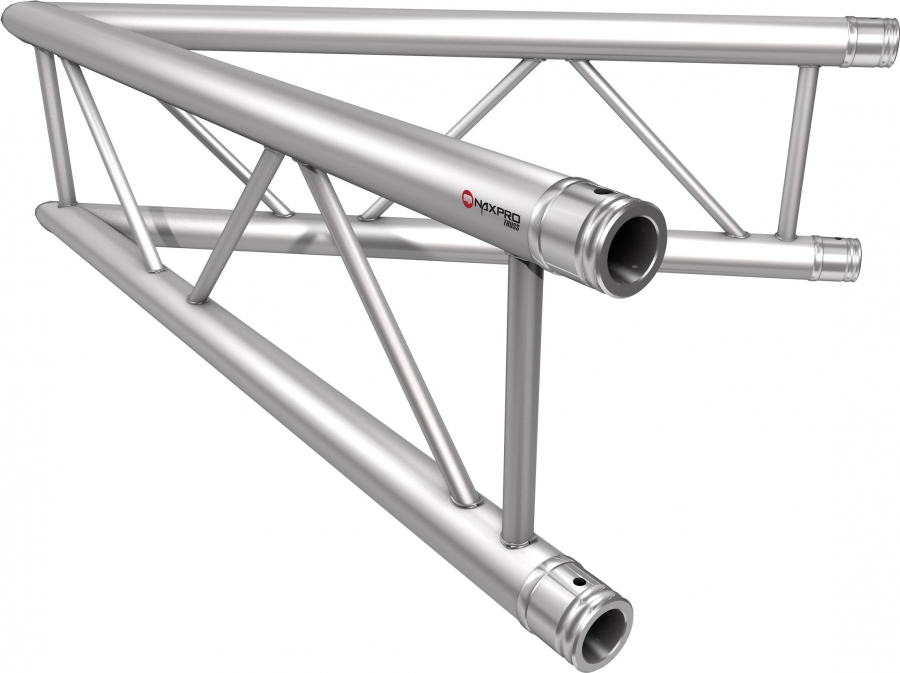

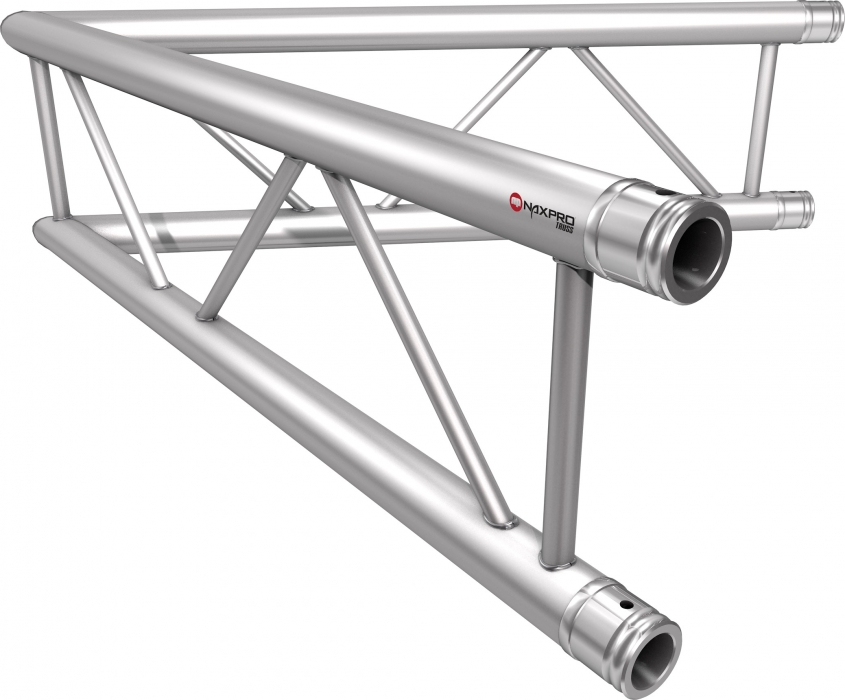

Γωνία 2-πλή 45° κατακόρυφα
Μήκος σκέλους: 1000 mm
Βάρος: 5,5 kg
 |
Γωνία 2-πλή 60° κατακόρυφα
Μήκος σκέλους: 1000 mm
Βάρος: 5,5 kg
 |

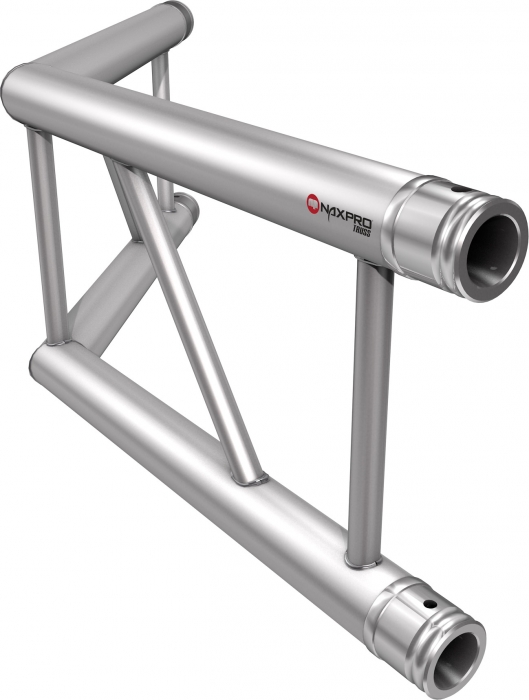

Γωνία 2-πλή 90° κατακόρυφα
Μήκος σκέλους: 500 mm
Βάρος: 4,4 kg
 |
Γωνία 2-πλή 120° κατακόρυφα
Μήκος σκέλους: 500 mm
Βάρος: 4,4 kg
 |
Γωνία 2-πλή 135° κατακόρυφα
Μήκος σκέλους: 500 mm
Βάρος: 4,4 kg
 |

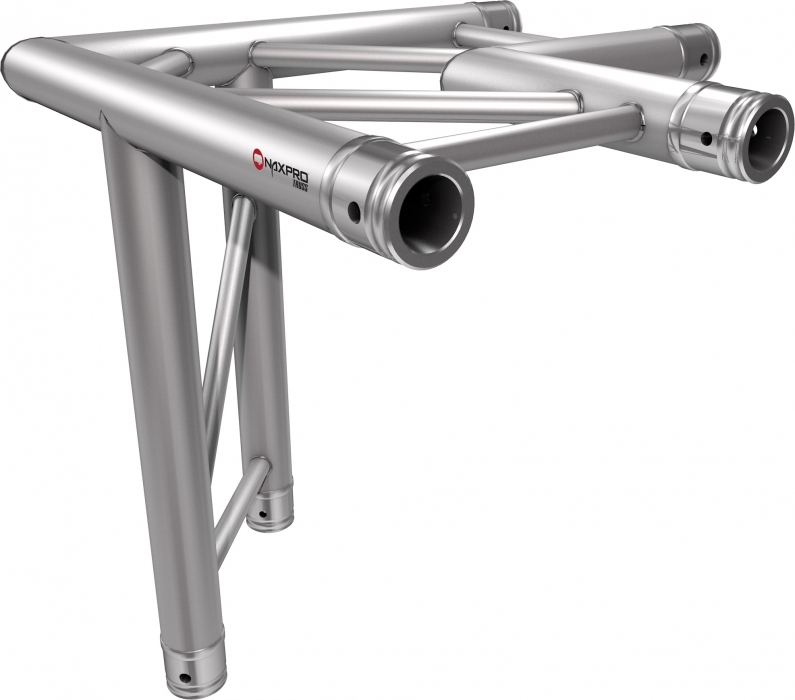

Γωνία 3-πλή 90° οριζόντια
Μήκος σκέλους: 500 mm
Βάρος: 5,5 kg
 |
Γωνία 3-πλή 90° κατακόρυφα
Μήκος σκέλους: 500 mm
Βάρος: 5,5 kg
 |

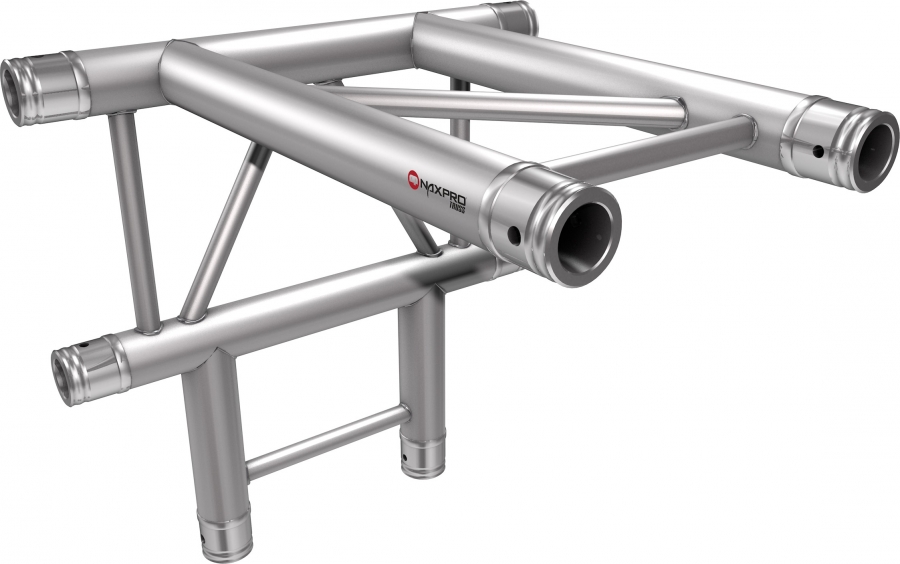

3-πλός Ταυ δοκού 90° οριζόντια
Μήκος σκέλους: 500 mm
Βάρος: 5,5 kg
 |

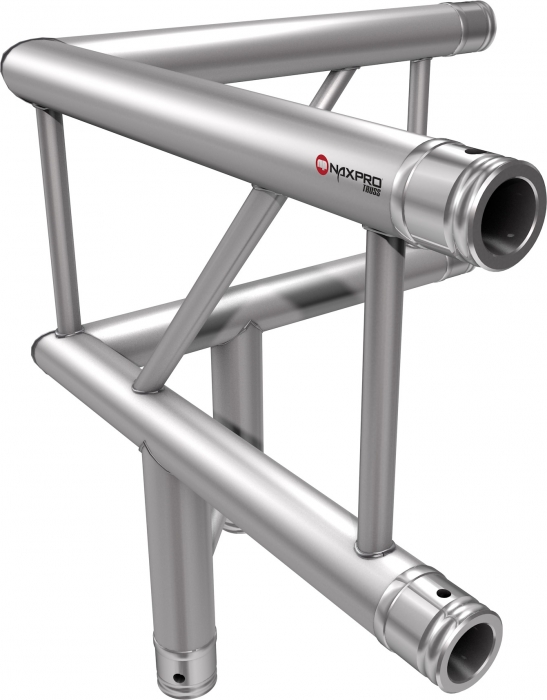

3-πλός Ταυ δοκού 90° κατακόρυφα
Μήκος σκέλους: 500 mm
Βάρος: 5,5 kg
 |

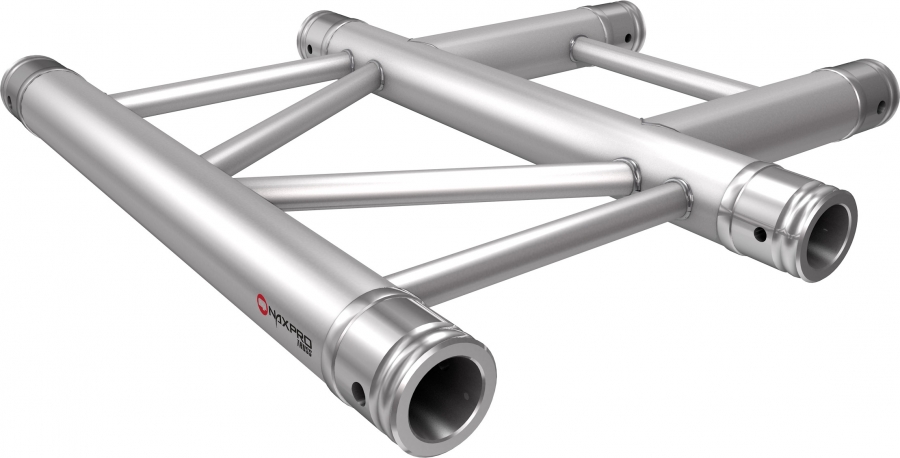

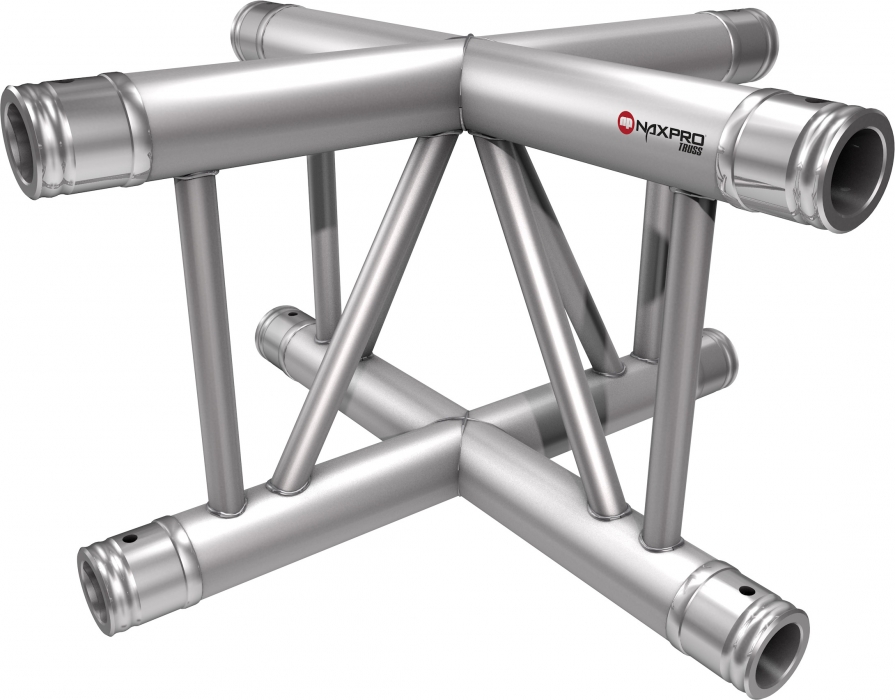

Σταυρός 4-πλός 90° οριζόντια
Μήκος σκέλους: 500 mm
Βάρος: 6,6 kg
 |
Σταυρός 4-πλός 90° κατακόρυφα
Μήκος σκέλους: 500 mm
Βάρος: 6,6 kg
 |
3-πλός Ταυ δοκού 90° οριζόντια
Μήκος σκέλους: 500 mm
Βάρος: 6,6 kg
 |

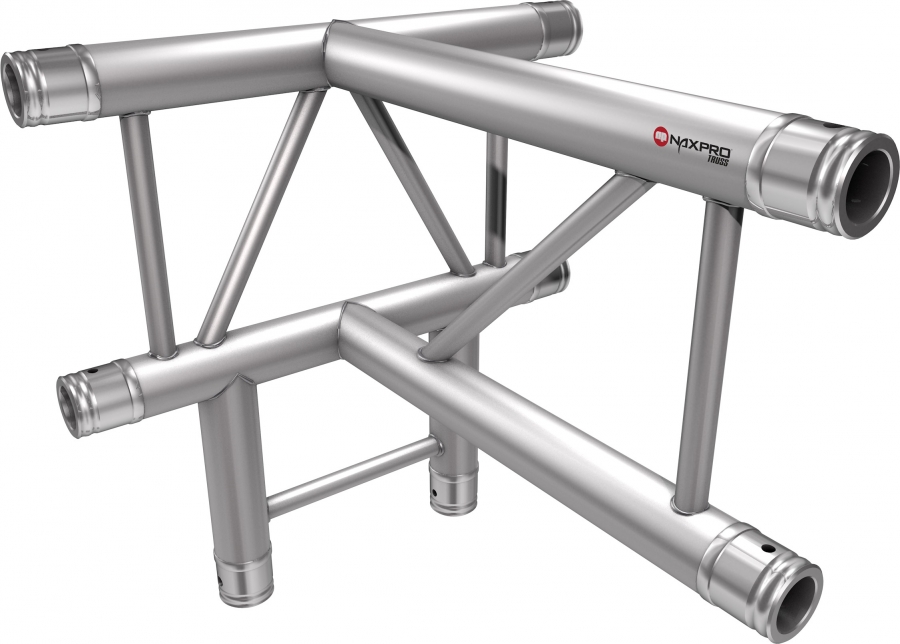

4-πλός Ταυ δοκού 90° κατακόρυφα
Μήκος σκέλους: 500 mm
Βάρος: 6,6 kg
 |

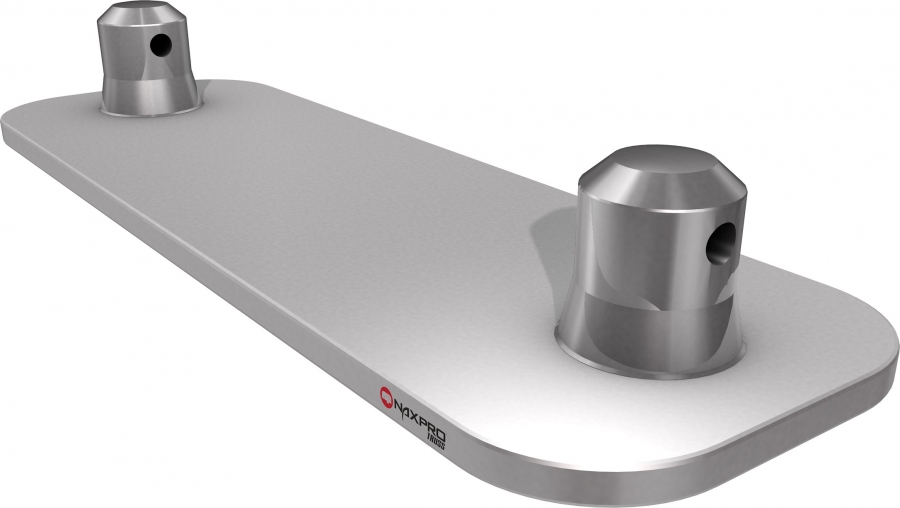

Εξωτερικές διαστάσεις: 100 x 310 x 5 mm
Βάρος: 1,70 kg
 |

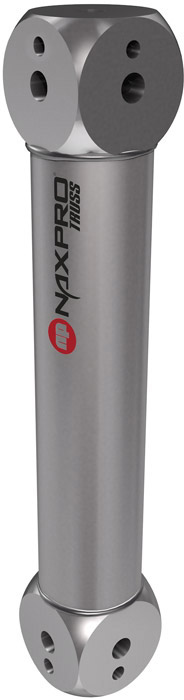

Boxcorner για FD 32 σε FD 34 συμπ. 6 ημίσειων συνδετήρων M12
 |

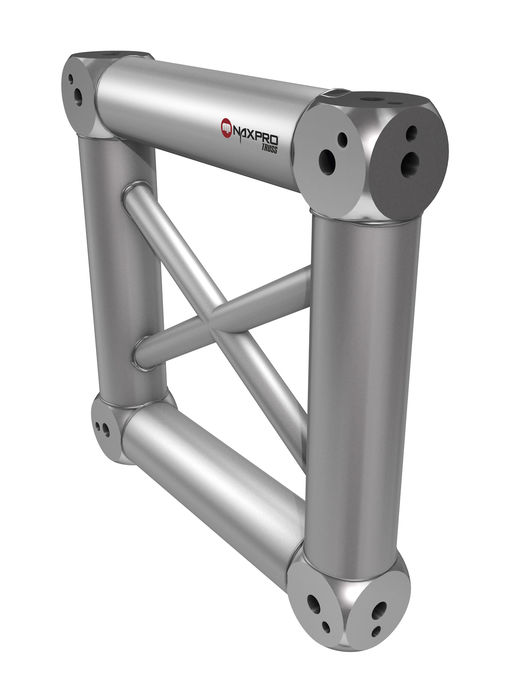

Boxcorner για δοκούς HD 32 συμπ. 2 συνδετήρων

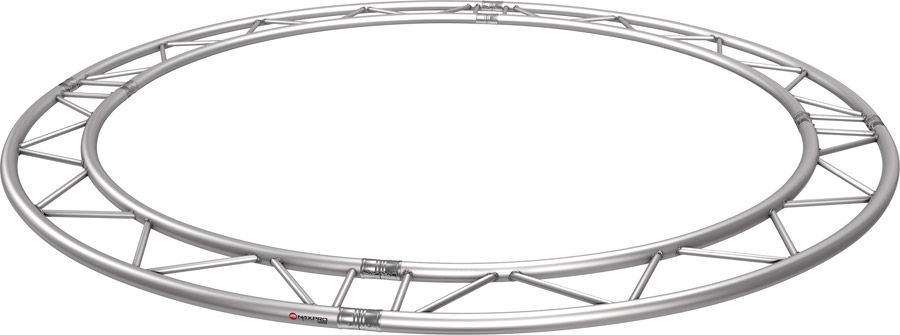

Στρογγυλές διαμορφώσεις δοκών HD 32
|
| Ονομασία | Μήκος | Βάρος | Κωδ. |
| cm | kg | ||
| HD 32 οριζόντια ανά τρέχον μέτρο περιμέτρου | 3,30 | 302324001 | |
| HD 32 οριζόντια (4 x 90°) | 200 | 20,27 | 302324020 |
| HD 32 οριζόντια (4 x 90°) | 300 | 31,09 | 302324030 |
| HD 32 οριζόντια (4 x 90°) | 400 | 41,45 | 302324040 |
| HD 32 οριζόντια (8 x 45°) | 500 | 51,81 | 302324050 |
| HD 32 οριζόντια (8 x 45°) | 600 | 62,17 | 302324060 |
| HD 32 οριζόντια (8 x 45°) | 700 | 72,60 | 302324070 |
| HD 32 οριζόντια (8 x 45°) | 800 | 82,90 | 302324080 |
| HD 32 οριζόντια (12 x 30°) | 900 | 93,26 | 302324090 |
| HD 32 οριζόντια (12 x 30°) | 1000 | 103,62 | 302324100 |
|
| Ονομασία | Μήκος | Βάρος | Κωδ. |
| cm | kg | ||

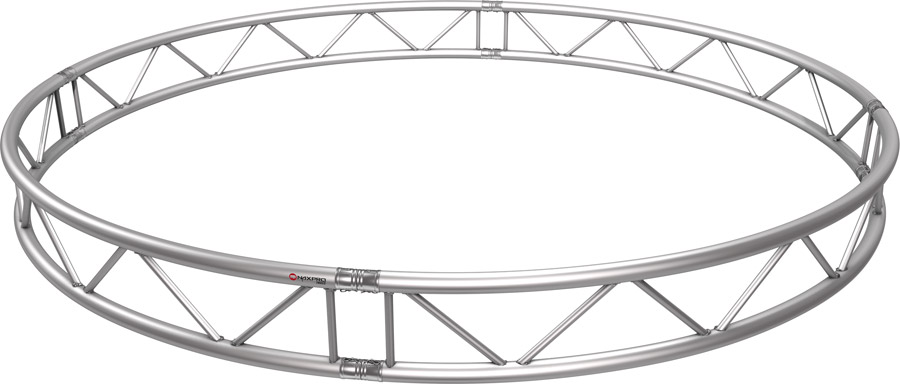

| HD 32 κατακόρυφα ανά τρέχον μέτρο περιμέτρου | 3,30 | 302325001 | |
| HD 32 κατακόρυφα (4 x 90°) | 200 | 20,72 | 302325020 |
| HD 32 κατακόρυφα (4 x 90°) | 300 | 31,09 | 302325030 |
| HD 32 κατακόρυφα (4 x 90°) | 400 | 41,45 | 302325040 |
| HD 32 κατακόρυφα (8 x 45°) | 500 | 51,81 | 302325050 |
| HD 32 κατακόρυφα (8 x 45°) | 600 | 62,17 | 302325060 |
| HD 32 κατακόρυφα (8 x 45°) | 700 | 72,60 | 302325070 |
| HD 32 κατακόρυφα (8 x 45°) | 800 | 82,90 | 302325080 |
| HD 32 κατακόρυφα (12 x 30°) | 900 | 93,26 | 302325090 |
| HD 32 κατακόρυφα (12 x 30°) | 1000 | 103,62 | 302325100 |
