Studio Truss
Επισκόπηση προϊόντων

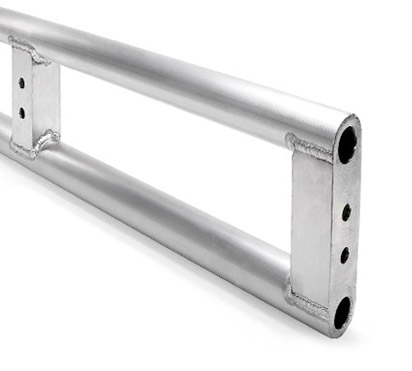

Το Studio Truss είναι ένα σύστημα δοκών σε έκδοση 2 σημείων που ενδείκνυται ιδανικά για χρήση σε τηλεοπτικά και φωτογραφικά στούντιο, χάρη στην μεγάλη ευελιξία του. Το Naxpro Studio Truss κατασκευάζεται με ελάχιστο ύψος μόλις 20 cm, συνεπώς τα απαιτούμενα ύψη οροφών είναι εύκολο να τηρούνται χωρίς πρόβλημα.
Το σύστημα είναι ευκολόχρηστο και έτσι μπορεί να χρησιμοποιηθεί τόσο για σταθερή εγκατάσταση όσο και για φορητή χρήση σε εκθέσεις. Οι ευέλικτες βιδωτές συνδέσεις του Naxpro Studio Truss επιτρέπουν με εύκολο τρόπο τη μεταγενέστερη επέκταση των κατασκευών, ώστε οι περαιτέρω συνδέσεις δοκών να είναι παιχνιδάκι. Ένα επίσης μεγάλο πλεονέκτημα του Naxpro Studio Truss είναι το ότι λόγω των κατακόρυφων μπαρών, οι προβολείς του στούντιο μπορούν να μετακινούνται και να μετατοπίζονται πανεύκολα. Αυτό σημαίνει ότι μπορούν να υλοποιούνται φωτισμοί με ακρίβεια χιλιοστού με ελάχιστο κόπο. Το Naxpro Studio Truss διατίθεται σε χρώματα RAL και σε ειδικές κατασκευές.
ελεγχθεί η ασφάλεια
διαστάσεις
προδιαγραφές
| Πλάτος: | 200 mm |
| Κεντρικός σωλήνας: | 50 x 3 mm |
| Αποστάτης: | 50 x 50 x 3 mm |
| Κράμα: | EN-AW 6082 T6 |
Πίνακας επιβαρύνσεων Studio Truss
| Εκπέτασμα | Ομοιόμορφα κατανεμημένο φορτίο |
Κύρτωση | Κεντραρισμένο μεμονωμένο φορτίο |
Κύρτωση |
| m | kg/m | mm | kg | mm |
| 2,0 | 265,1 | 1,4 | 265,1 | 1,1 |
| 2,5 | 168,7 | 2,1 | 210,9 | 1,7 |
| 3,0 | 116,3 | 3,1 | 174,5 | 2,5 |
| 3,5 | 84,7 | 4,2 | 148,3 | 3,4 |
| 4,0 | 64,2 | 5,5 | 128,4 | 4,5 |
| 4,5 | 50,2 | 7,0 | 112,9 | 5,7 |
| 5,0 | 40,1 | 8,6 | 100,3 | 7,0 |
Τα στοιχεία επιβάρυνσης ισχύουν μόνο για κατακόρυφες εφαρμογές!
Τα υψηλά και συνεχή φορτία παρουσιάζονται σε ιδανικές καταστάσεις. Η κατανομή του φορτίου πρέπει να γίνεται στον κόμβο. Ο επάνω κύριος σωλήνας πρέπει να διατηρείται τουλ. κάθε 200 cm στο πλάι! Σε περίπτωση μεγάλων μη υποστηριζόμενων μηκών απαιτείται υπολογισμός σταθερότητας. Τα μεγάλα φορτία πρέπει να ασκούνται κοντά στους στύλους.

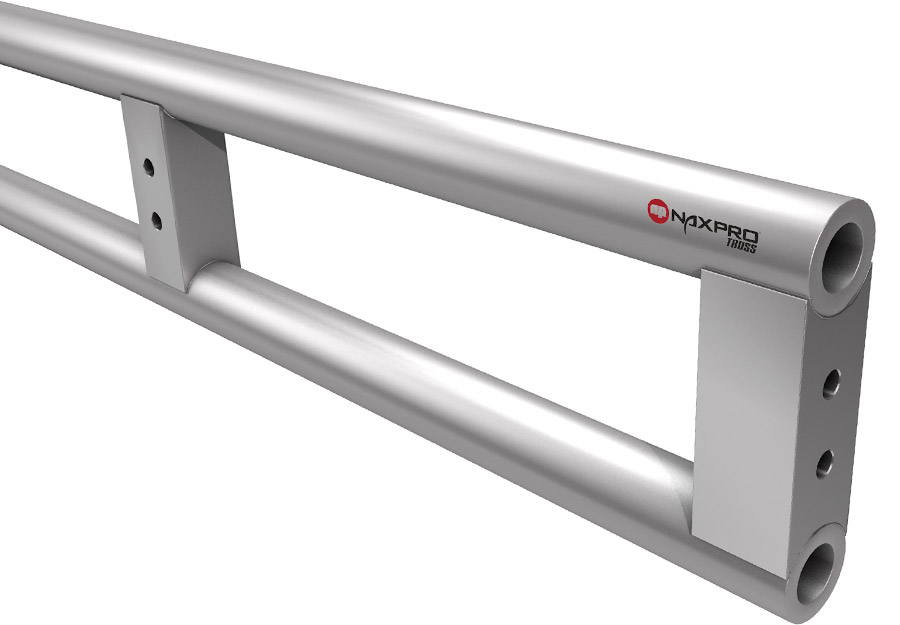

Εκτάσεις, γωνίες και εξαρτήματα Studio Truss
|
| Μήκος | Βάρος | Κωδ. | Μήκος | Βάρος | Κωδ. |
| cm | kg | cm | kg | ||
| 50 | 2,00 | 300200500 | 300 | 8,80 | 300203000 |
| 100 | 3,10 | 300201000 | 350 | 10,20 | 300203500 |
| 150 | 4,50 | 300201500 | 400 | 11,60 | 300204000 |
| 200 | 5,90 | 300202000 | 450 | 13,00 | 300204500 |
| 250 | 7,30 | 300202500 | 500 | 14,50 | 300205000 |
 |

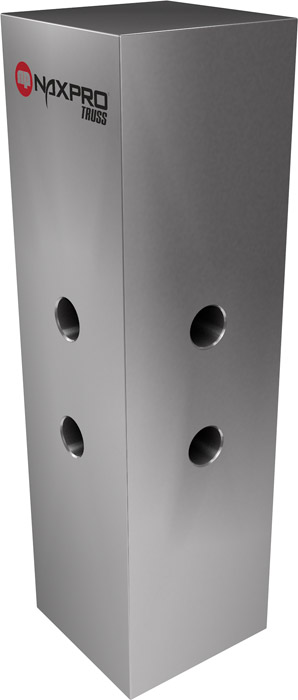

Βάρος: 1 kg
 |

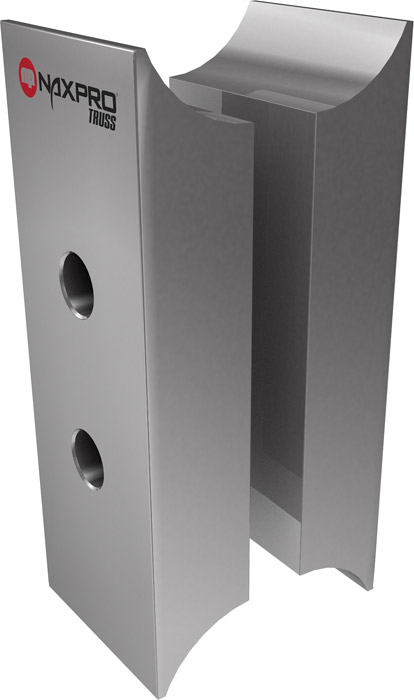

Βάρος: 1 kg
Στρογγυλές διαμορφώσεις δοκών Studio Truss
