FD 23 Δοκοί
Επισκόπηση προϊόντων

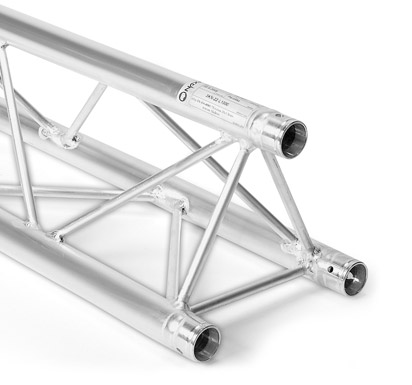

Το FD 23 είναι ένα σύστημα δοκών σε έκδοση 3 σημείων, το οποίο παρά τη μικρή διάμετρο του κεντρικού σωλήνα με μόνο 35 mm χρησιμοποιείται από επαγγελματίες της τεχνολογίας εκδηλώσεων. Επίσης, το FD 23 χρησιμοποιείται σε εκθέσεις και καταστήματα. Αν και έχει πολύ μικρές διαστάσεις, προσφέρει πολύ χώρο για συστήματα φωτισμού και διαφήμισης.
Οι συνδέσεις του συστήματος είναι κουμπωτές κωνικής μορφής. Οι συνδετήρες περιέχονται στα παραδοτέα. Για τη σύνδεση των δοκών χρειάζεται απλώς ένα ελαφρύ αλουμινένιο σφυρί. Ειδικές κατασκευές και βαφές κόνεως υλοποιούνται ταχύτατα.
ελεγχθεί η ασφάλεια
διαστάσεις
προδιαγραφές
| Πλάτος: | 220 mm |
| Ύψος: | 195 mm |
| Κεντρικός σωλήνας: | 35 x 2 mm |
| Διαγώνιες: | 10 x 2 mm |
| Κράμα: | EN-AW 6060 T66 |
Πίνακας επιβαρύνσεων FD 23
| Εκπέτασμα | Ομοιόμορφα κατανεμημένο φορτίο |
Κύρτωση | Κεντραρισμένο μεμονωμένο φορτίο |
Κύρτωση |
| m | kg/m | mm | kg | mm |
| 1,0 | 500,4 | 0,3 | 500,4 | 0,4 |
| 2,0 | 249,1 | 2,0 | 315,1 | 2,1 |
| 3,0 | 138,8 | 5,8 | 208,2 | 4,6 |
| 4,0 | 77,1 | 10,3 | 154,1 | 8,3 |
| 5,0 | 48,5 | 16,1 | 121,2 | 13,0 |
| 6,0 | 33,0 | 23,2 | 98,9 | 18,9 |
| 7,0 | 23,6 | 31,6 | 82,7 | 25,9 |
| 8,0 | 17,5 | 41,4 | 70,2 | 34,2 |
Τα υψηλά και συνεχή φορτία παρουσιάζονται σε ιδανικές καταστάσεις. Η κατανομή του φορτίου πρέπει να γίνεται στον κόμβο.

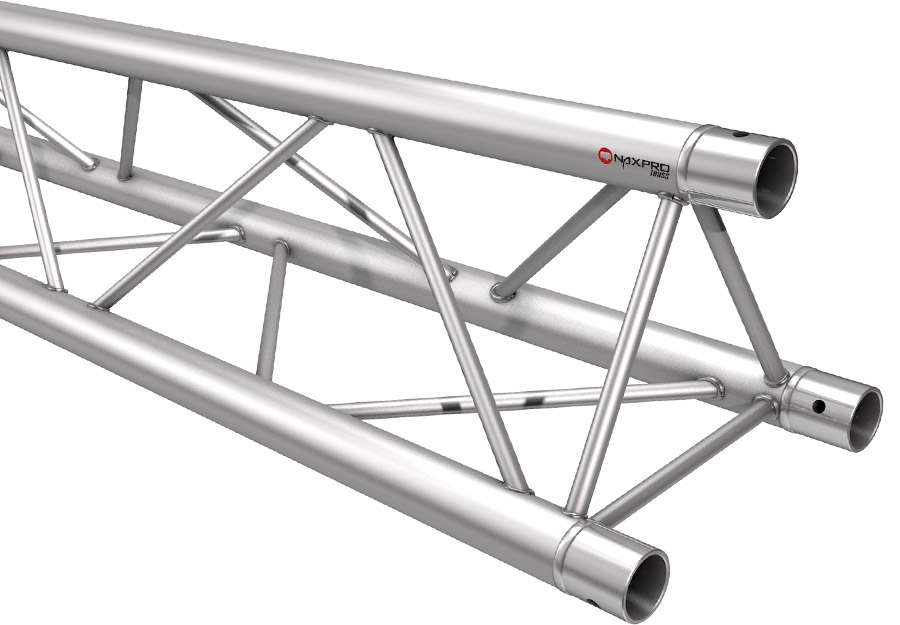

Εκτάσεις, γωνίες και εξαρτήματα FD 23
|
| Μήκος | Βάρος | Κωδ. | Μήκος | Βάρος | Κωδ. |
| cm | kg | cm | kg | ||
| 25 | 1,10 | 300230250 | 175 | 4,50 | 300231750 |
| 50 | 1,70 | 300230500 | 200 | 4,80 | 300232000 |
| 75 | 2,20 | 300230750 | 250 | 6,30 | 300232500 |
| 100 | 2,80 | 300231000 | 300 | 7,30 | 300233000 |
| 125 | 3,30 | 300231250 | 350 | 8,40 | 300233500 |
| 150 | 4,00 | 300231500 | 400 | 9,60 | 300234000 |
 |

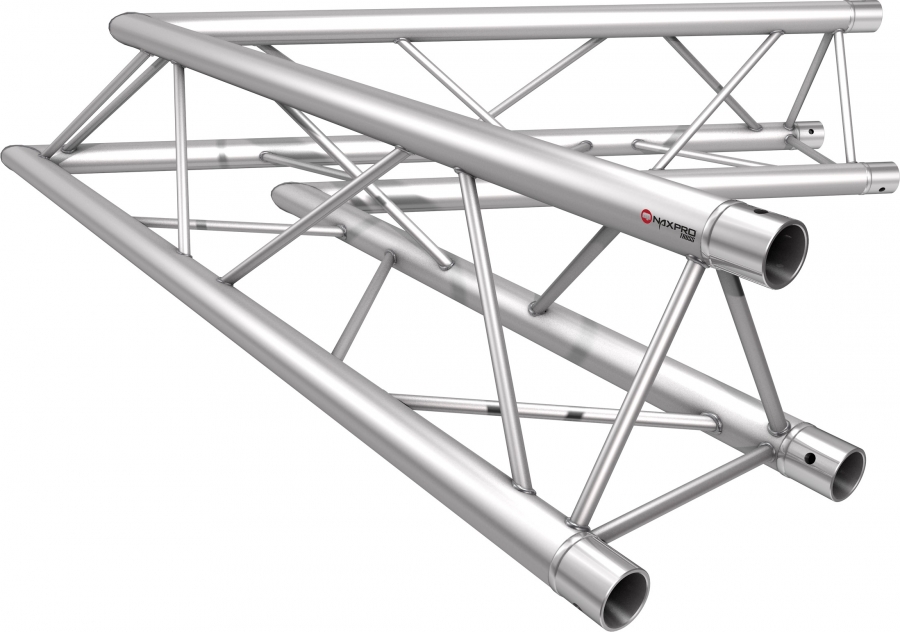

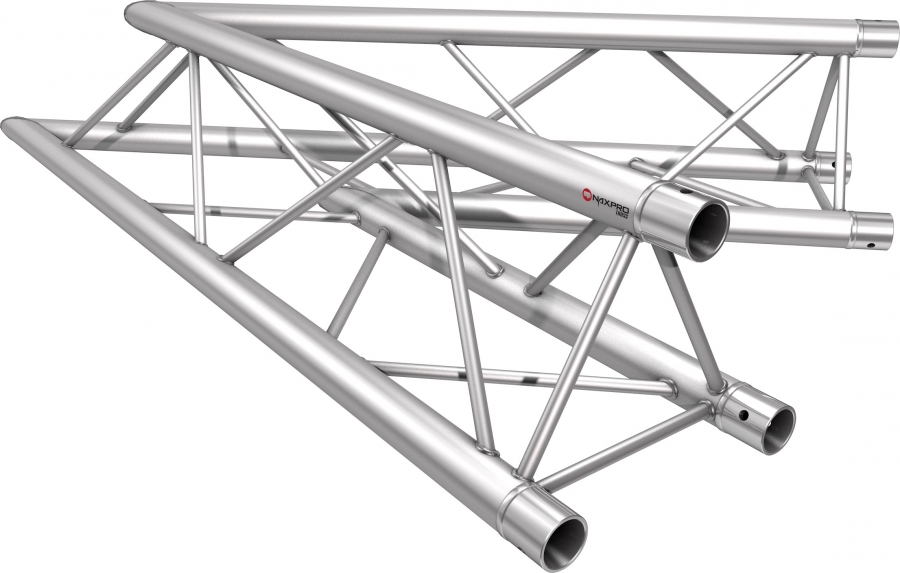

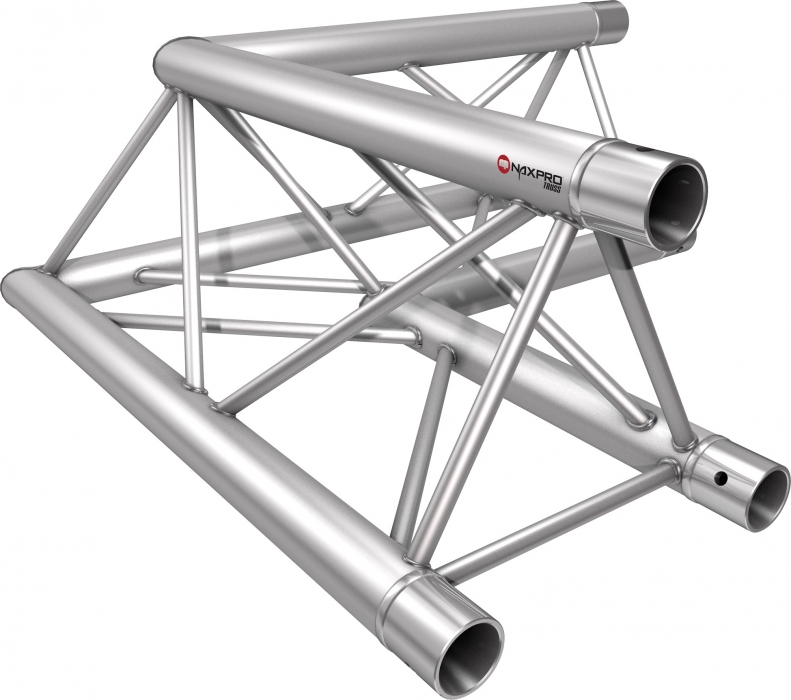

Γωνία 2-πλή 45°
Μήκος σκέλους: 1000 mm
Βάρος: 3,2 kg
 |

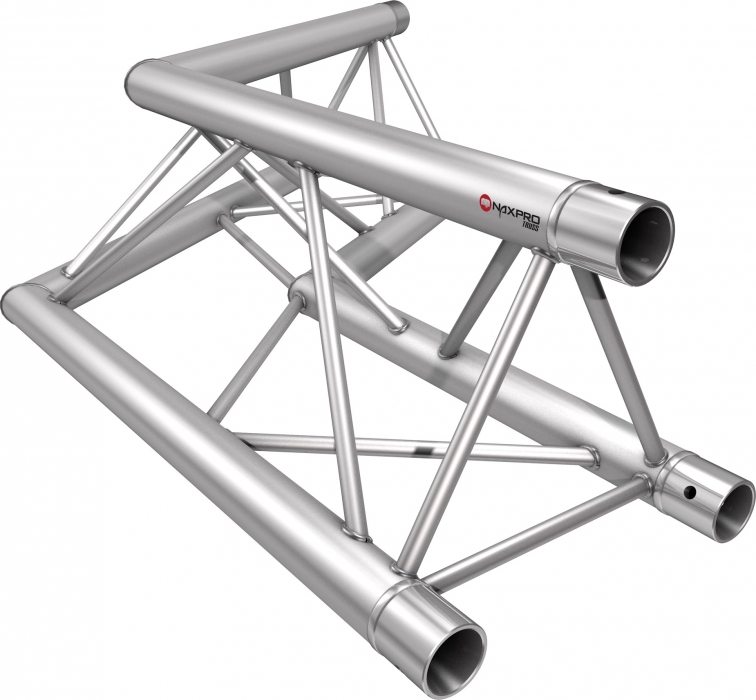

Γωνία 2-πλή 60°
Μήκος σκέλους: 1000 mm
Βάρος: 3,0 kg
 |

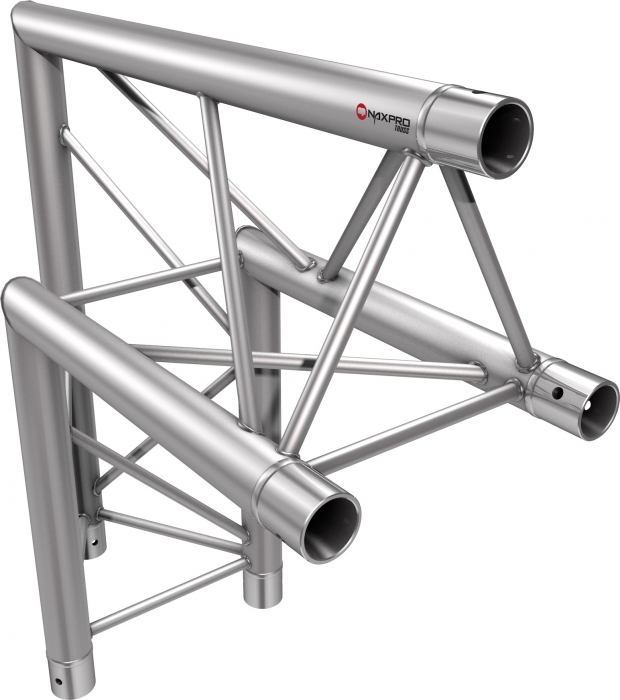

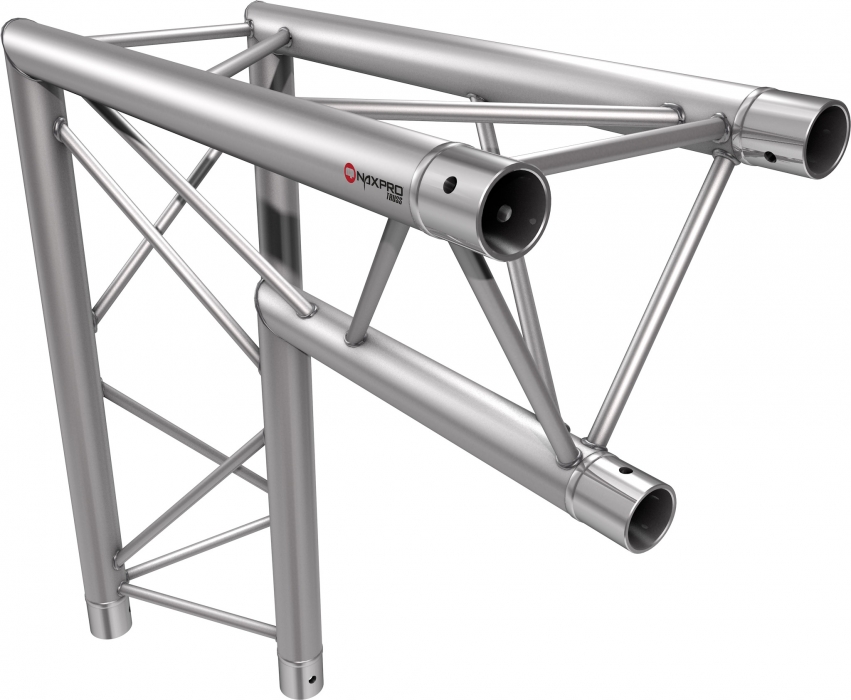

Γωνία 2-πλή 90°
Μήκος σκέλους: 500 mm
Βάρος: 2,8 kg
 |

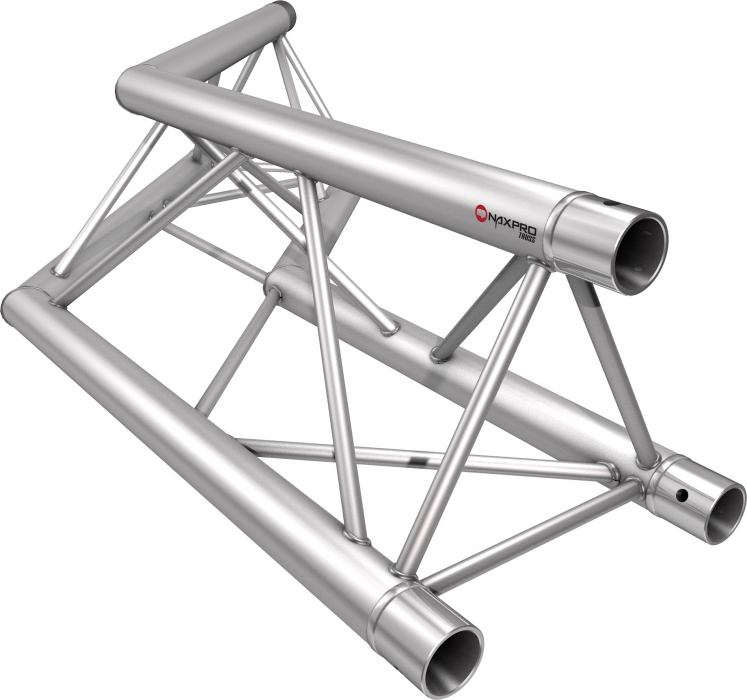

Γωνία 2-πλή 120°
Μήκος σκέλους: 500 mm
Βάρος: 2,8 kg
 |
Γωνία 2-πλή 135°
Μήκος σκέλους: 500 mm
Βάρος: 2,8 kg
 |
Γωνία 2-πλή 90° Άκρο επάνω
Μήκος σκέλους: 500 mm
Βάρος: 2,8 kg
 |
Γωνία 2-πλή 90° Άκρο κάτω
Μήκος σκέλους: 500 mm
Βάρος: 2,8 kg
 |

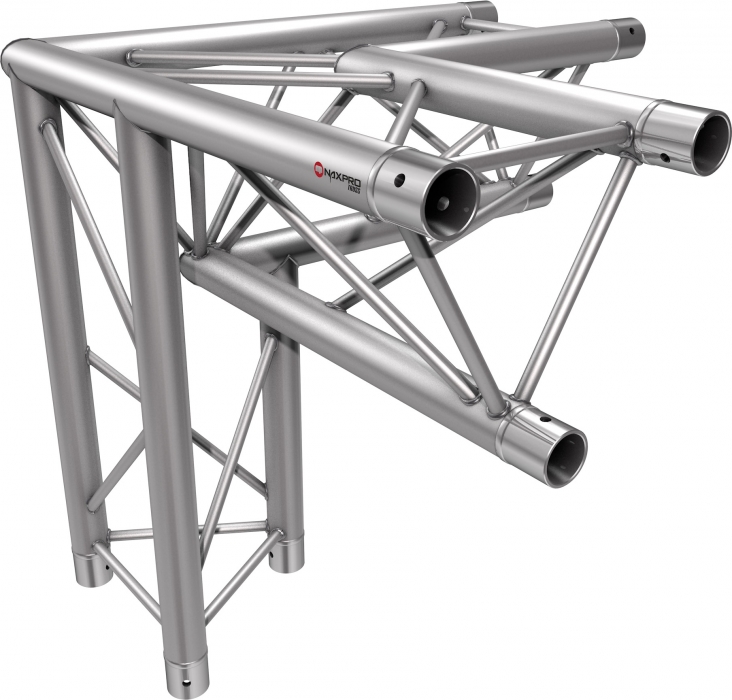

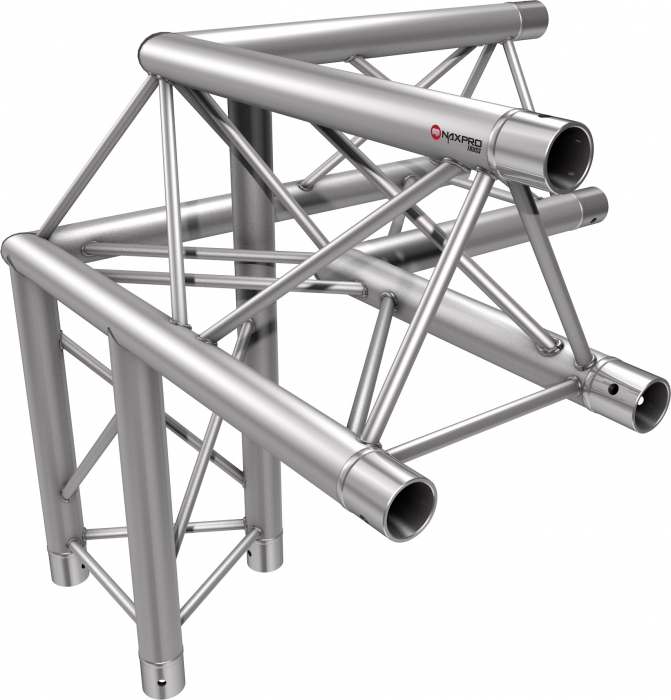

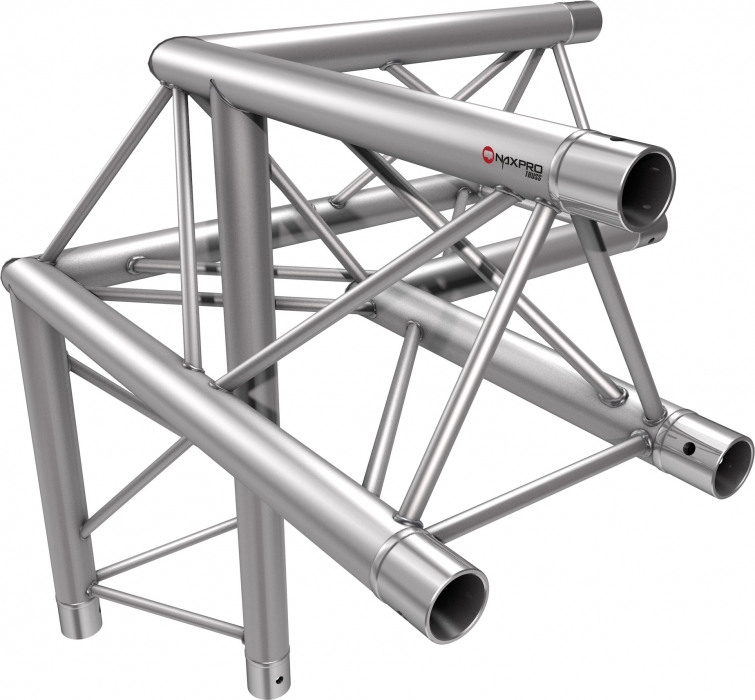

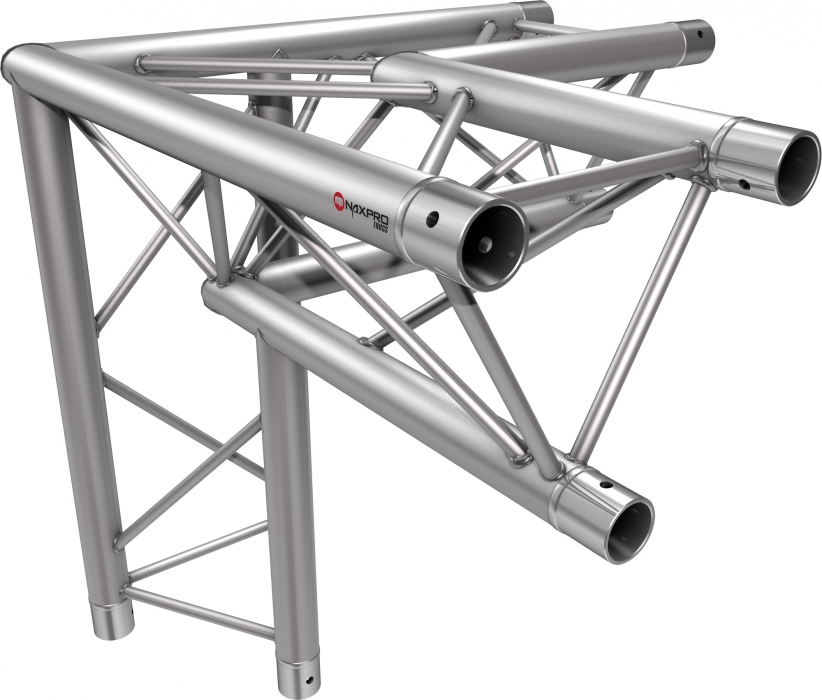

Γωνία 3-πλή 90° Άκρο κάτω αριστερά
Μήκος σκέλους: 500 mm
Βάρος: 3,8 kg
 |
Γωνία 3-πλή 90° Άκρο επάνω δεξιά
Μήκος σκέλους: 500 mm
Βάρος: 3,8 kg
 |
Γωνία 3-πλή 120° Άκρο επάνω δεξιά
Μήκος σκέλους: 500 mm
Βάρος: 3,8 kg
 |
Γωνία 3-πλή 90° Άκρο κάτω αριστερά
Μήκος σκέλους: 500 mm
Βάρος: 3,8 kg
 |
Γωνία 3-πλή 90° Άκρο κάτω δεξιά
Μήκος σκέλους: 500 mm
Βάρος: 3,8 kg
 |

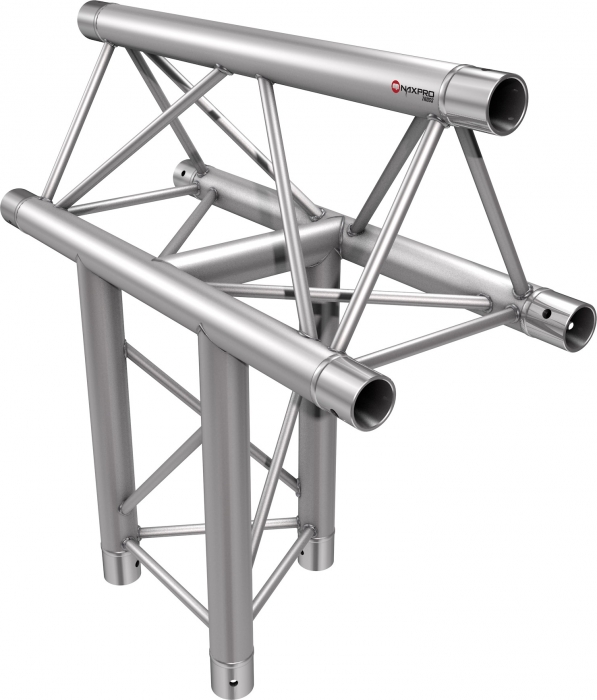

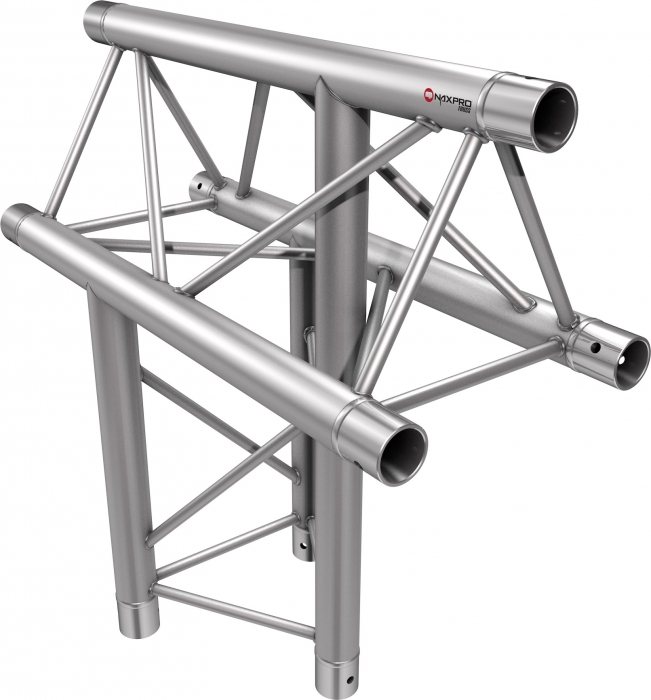

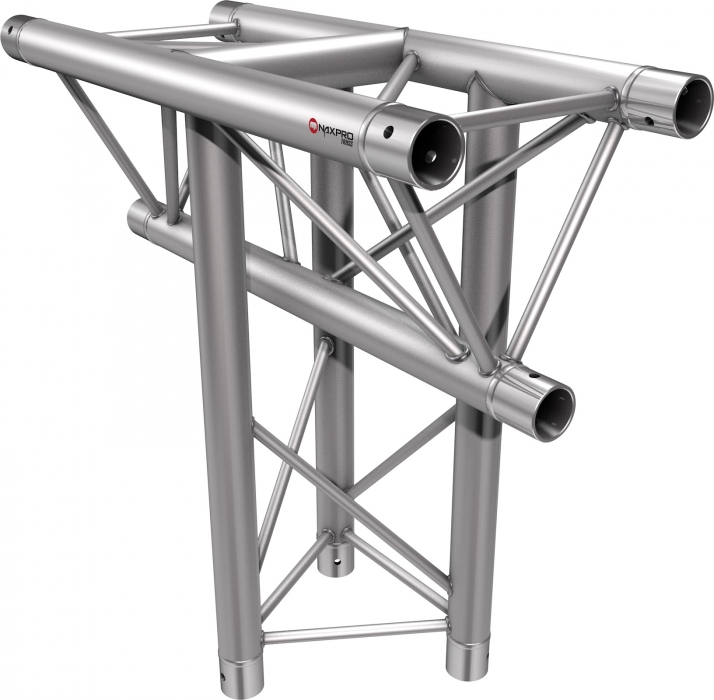

3-πλός Ταυ δοκού 90° κατακόρυφα Άκρο κάτω
Μήκος σκέλους: 500 mm
Βάρος: 3,5 kg
 |

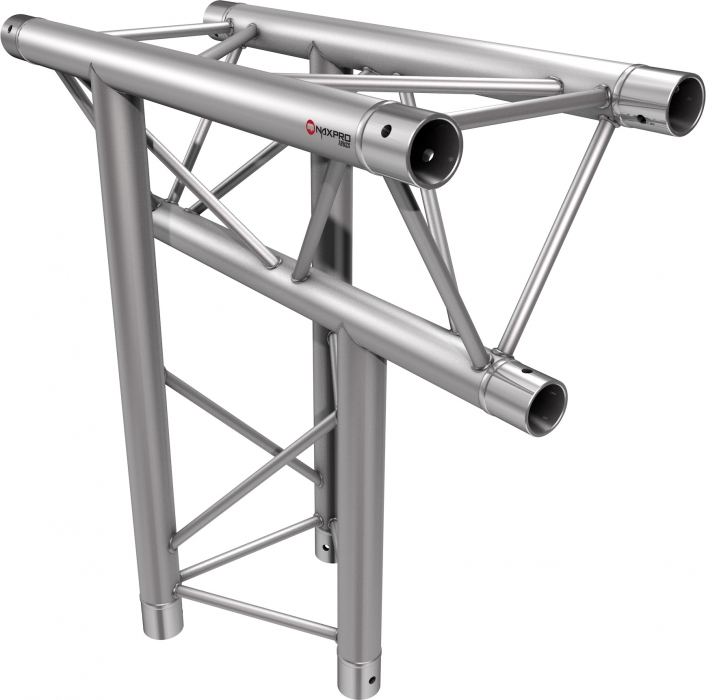

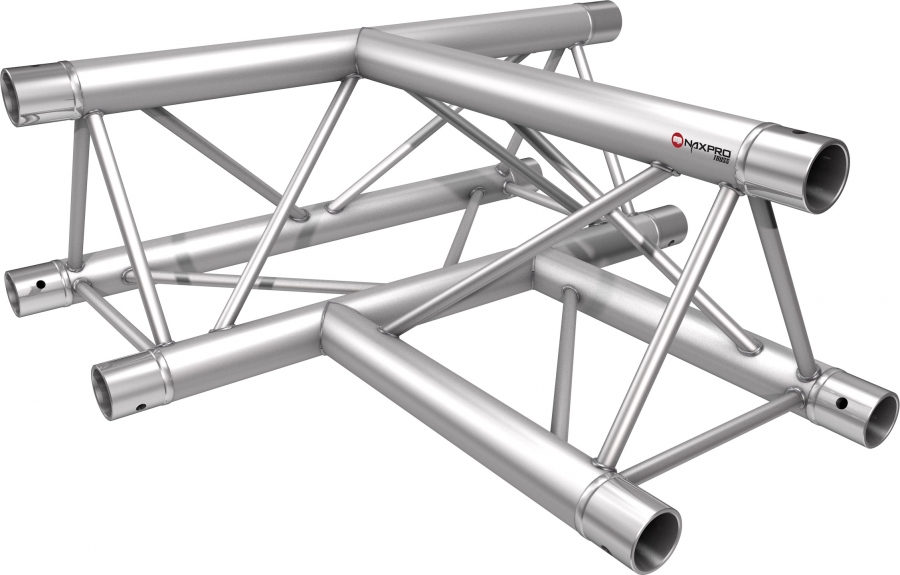

3-πλός Ταυ δοκού 90° οριζόντια
Μήκος σκέλους: 500 mm
Βάρος: 3,4 kg
 |
3-πλός Ταυ δοκού 90° κατακόρυφα Άκρο επάνω
Μήκος σκέλους: 500 mm
Βάρος: 3,5 kg
 |
3-πλός Ταυ δοκού 90° κατακόρυφα Άκρο κάτω
Μήκος σκέλους: 500 mm
Βάρος: 3,5 kg
 |
3-πλός Ταυ δοκού 90° κατακόρυφα Άκρο επάνω
Μήκος σκέλους: 500 mm
Βάρος: 3,5 kg
 |

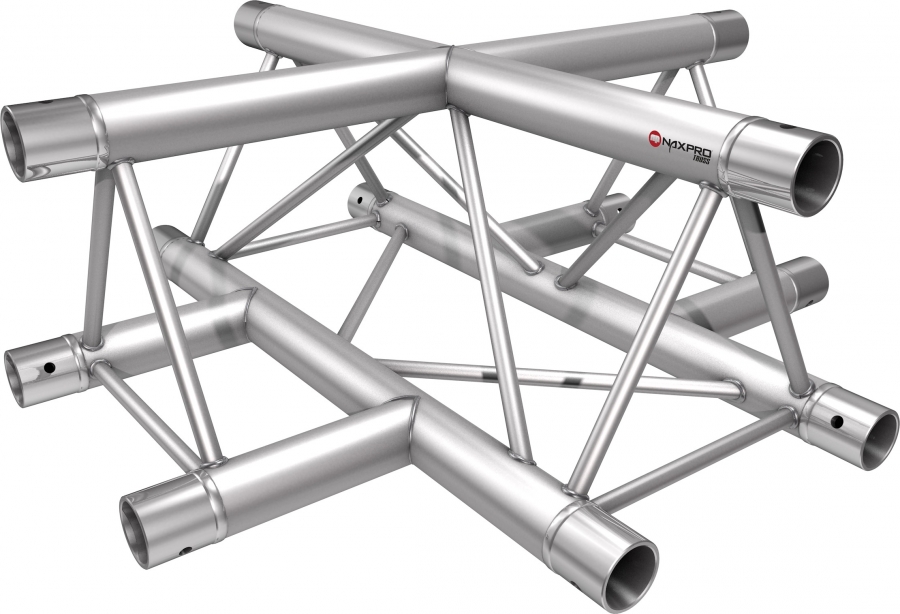

Σταυρός 4-πλός 90°
Μήκος σκέλους: 500 mm
Βάρος: 4,6 kg
 |

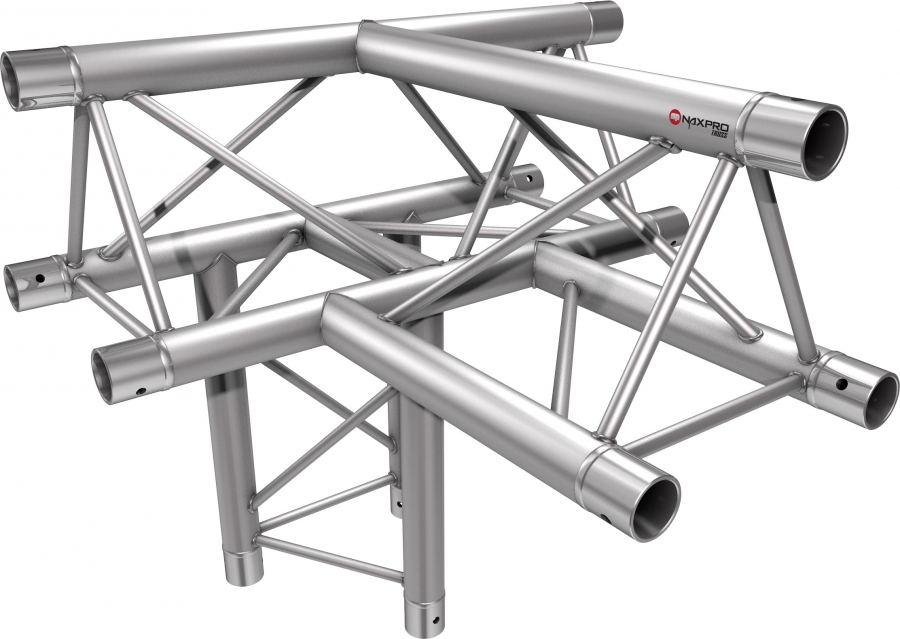

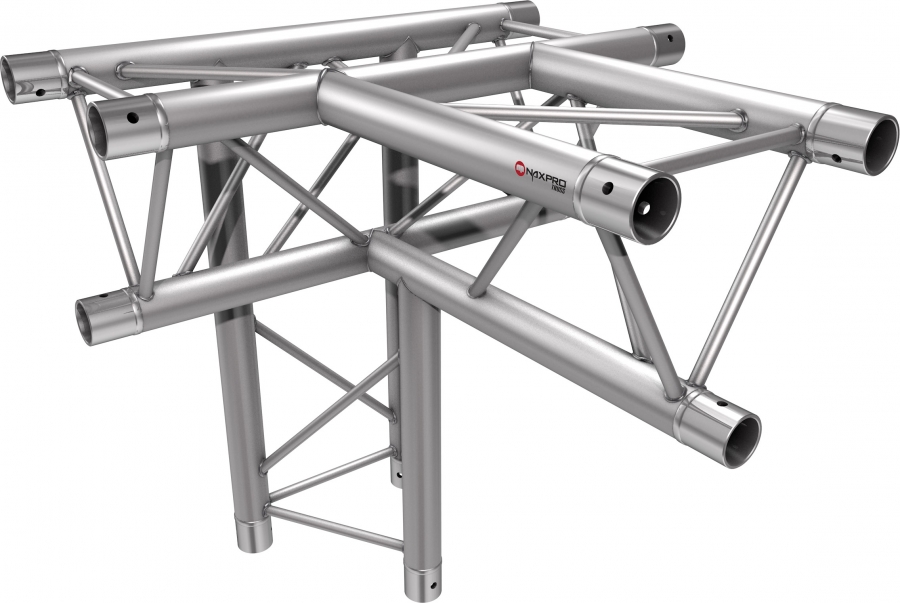

4-πλός Ταυ δοκού 90° Άκρο κάτω
Μήκος σκέλους: 500 mm
Βάρος: 4,6 kg
 |
4-πλός Ταυ δοκού 90° Άκρο επάνω
Μήκος σκέλους: 500 mm
Βάρος: 4,6 kg
 |

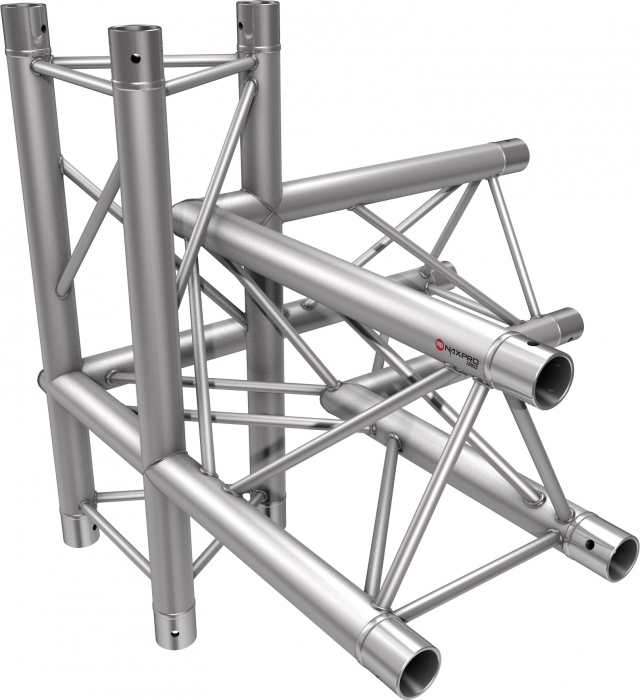

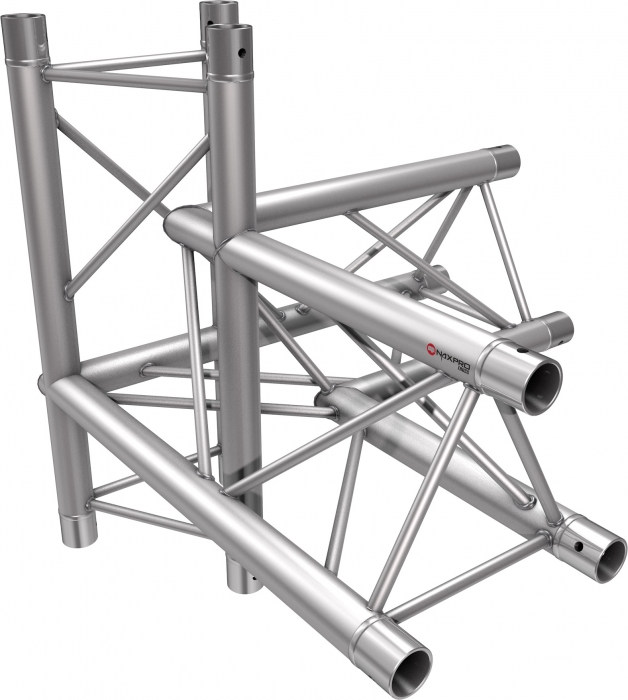

Γωνία 4-πλή 90° - αριστερά
Μήκος σκέλους: 500 mm
Βάρος: 4,6 kg
 |
Γωνία 4-πλή 90° - δεξιά
Μήκος σκέλους: 500 mm
Βάρος: 4,6 kg
 |
5-πλός Ταυ δοκού 90°
Μήκος σκέλους: 500 mm
Βάρος: 5,0 kg
 |

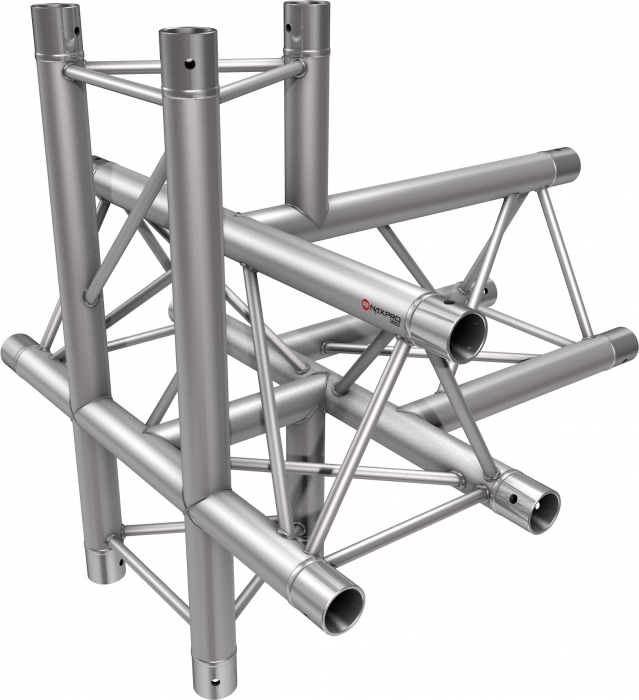

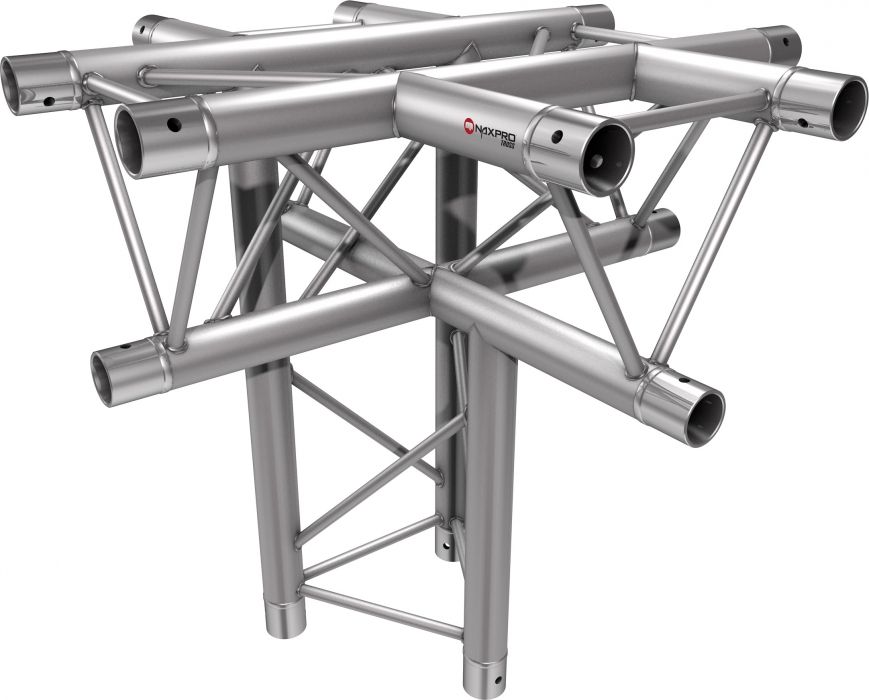

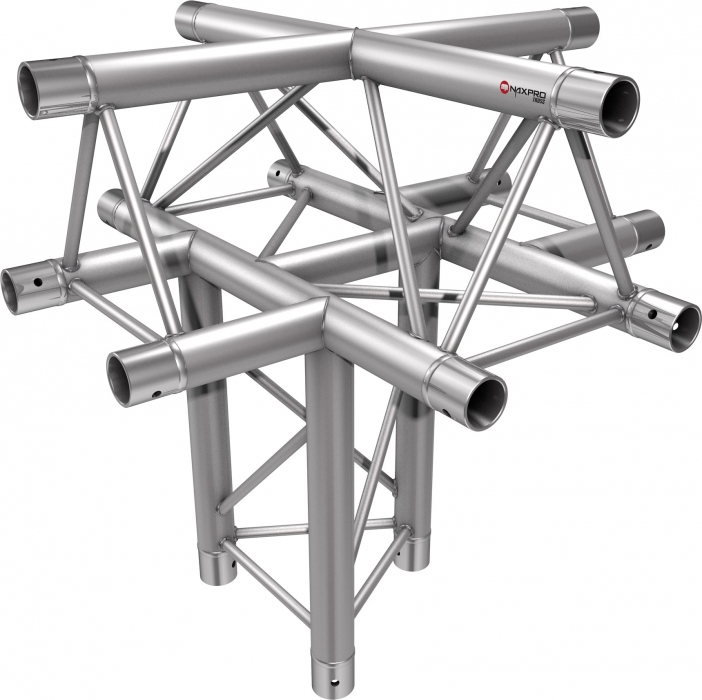

Σταυρός 5-πλός 90° Άκρο επάνω
Μήκος σκέλους: 500 mm
Βάρος: 5,0 kg
 |
Σταυρός 5-πλός 90° Άκρο κάτω
Μήκος σκέλους: 500 mm
Βάρος: 5,0 kg
 |

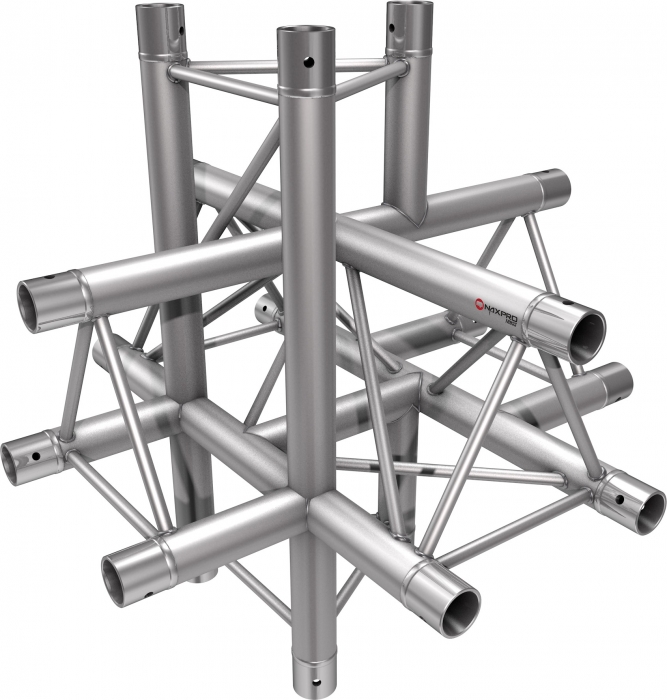

Σταυρός 6-πλός 90°
Μήκος σκέλους: 500 mm
Βάρος: 5,5 kg
 |

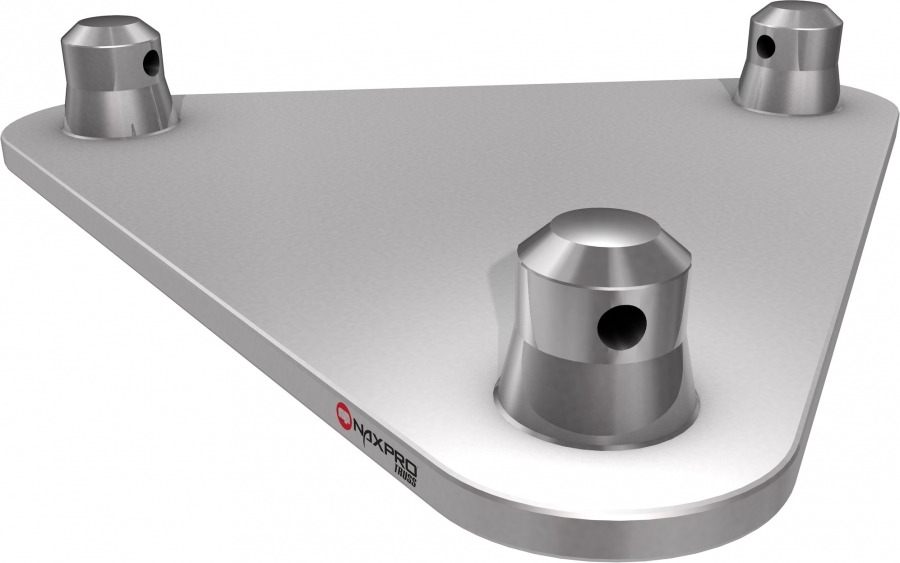

Εξωτερικές διαστάσεις: 240 x 219 x 5 mm
Βάρος: 1,0 kg

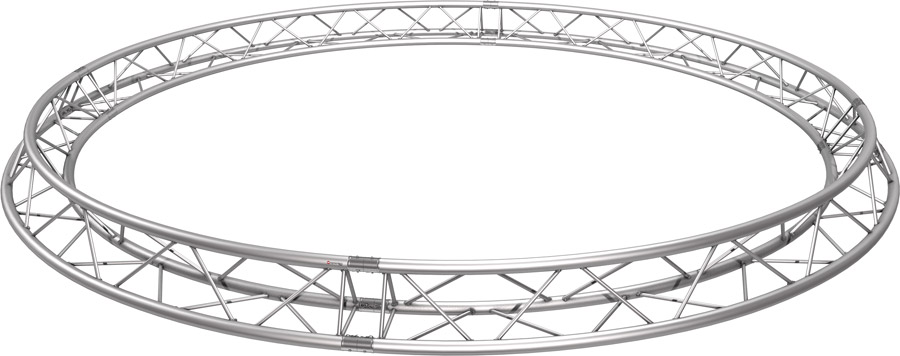

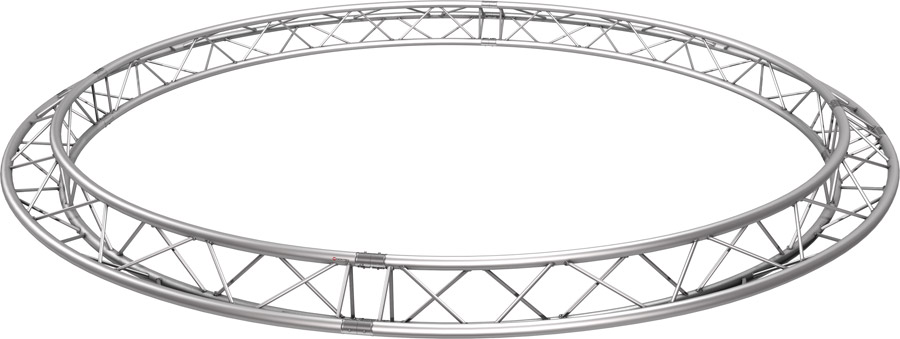

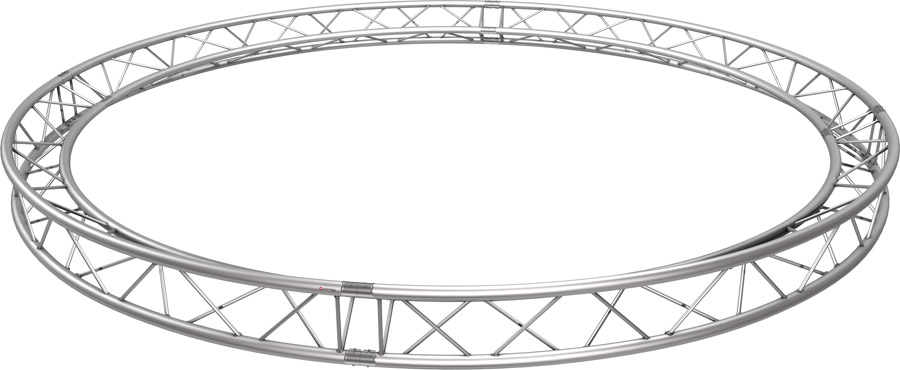

Στρογγυλές διαμορφώσεις δοκών FD 23
|
| Ονομασία | Μήκος | Βάρος | Κωδ. |
| cm | kg | ||
| FD 23 άκρο εσωτερικά ανά τρέχον μέτρο περιμέτρου | 2,10 | 301231001 | |
| FD 23 άκρο εσωτερικά (4 x 90°) | 200 | 13,19 | 301231020 |
| FD 23 άκρο εσωτερικά (4 x 90°) | 300 | 19,78 | 301231030 |
| FD 23 άκρο εσωτερικά (4 x 90°) | 400 | 26,38 | 301231040 |
| FD 23 άκρο εσωτερικά (8 x 45°) | 500 | 32,97 | 301231050 |
| FD 23 άκρο εσωτερικά (8 x 45°) | 600 | 39,56 | 301231060 |
| FD 23 άκρο εσωτερικά (8 x 45°) | 700 | 46,20 | 301231070 |
| FD 23 άκρο εσωτερικά (8 x 45°) | 800 | 52,75 | 301231080 |
| FD 23 άκρο εσωτερικά (12 x 30°) | 900 | 59,35 | 301231090 |
| FD 23 άκρο εσωτερικά (12 x 30°) | 1000 | 65,94 | 301231100 |
|
| Ονομασία | Μήκος | Βάρος | Κωδ. |
| cm | kg | ||
| FD 23 άκρο εξωτερικά ανά τρέχον μέτρο περιμέτρου | 2,10 | 301232001 | |
| FD 23 άκρο εξωτερικά (4 x 90°) | 200 | 13,19 | 301232020 |
| FD 23 άκρο εξωτερικά (4 x 90°) | 300 | 19,78 | 301232030 |
| FD 23 άκρο εξωτερικά (4 x 90°) | 400 | 26,38 | 301232040 |
| FD 23 άκρο εξωτερικά (8 x 45°) | 500 | 32,97 | 301232050 |
| FD 23 άκρο εξωτερικά (8 x 45°) | 600 | 39,56 | 301232060 |
| FD 23 άκρο εξωτερικά (8 x 45°) | 700 | 46,20 | 301232070 |
| FD 23 άκρο εξωτερικά (8 x 45°) | 800 | 52,75 | 301232080 |
| FD 23 άκρο εξωτερικά (12 x 30°) | 900 | 59,35 | 301232090 |
| FD 23 άκρο εξωτερικά (12 x 30°) | 1000 | 65,94 | 301232100 |
|
| Ονομασία | Μήκος | Βάρος | Κωδ. |
| cm | kg | ||
| FD 23 άκρο επάνω/κάτω ανά τρέχον μέτρο περιμέτρου | 2,10 | 301230001 | |
| FD 23 άκρο επάνω/κάτω (4 x 90°) | 200 | 13,19 | 301230020 |
| FD 23 άκρο επάνω/κάτω (4 x 90°) | 300 | 19,78 | 301230030 |
| FD 23 άκρο επάνω/κάτω (4 x 90°) | 400 | 26,38 | 301230040 |
| FD 23 άκρο επάνω/κάτω (8 x 45°) | 500 | 32,97 | 301230050 |
| FD 23 άκρο επάνω/κάτω (8 x 45°) | 600 | 39,56 | 301230060 |
| FD 23 άκρο επάνω/κάτω (8 x 45°) | 700 | 46,20 | 301230070 |
| FD 23 άκρο επάνω/κάτω (8 x 45°) | 800 | 52,75 | 301230080 |
| FD 23 άκρο επάνω/κάτω (12 x 30°) | 900 | 59,35 | 301230090 |
| FD 23 άκρο επάνω/κάτω (12 x 30°) | 1000 | 65,94 | 301230100 |
