FD 33 Δοκοί
Επισκόπηση προϊόντων

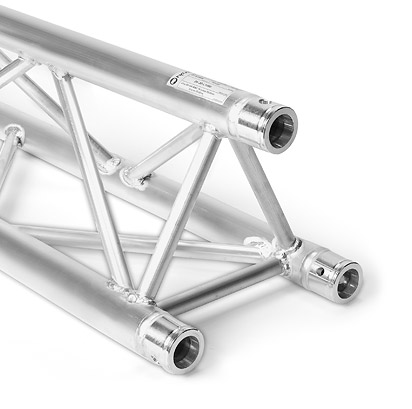

Το FD 33 είναι ένα σύστημα δοκών σε έκδοση 3 σημείων που ενδείκνυται ιδιαιτέρως καλά για εκθέσεις και καταστήματα, καθώς και στην τεχνολογία εκδηλώσεων ενώ επίσης μπορεί να αποτελέσει φορέα για συστήματα φωτισμού. Χάρη στην κόμπακτ κατασκευαστική μορφή του με δυνατότητα υψηλών επιβαρύνσεων το σύστημα ενδείκνυται ιδιαιτέρως σε εφαρμογές από απλά εκθεσιακά περίπτερα έως σύνθετες κατασκευές εξαρτισμών.
Οι συνδέσεις του συστήματος είναι κουμπωτές κωνικής μορφής. Οι συνδετήρες περιέχονται στα παραδοτέα. Για τη σύνδεση των δοκών χρειάζεται απλώς ένα ελαφρύ αλουμινένιο σφυρί. Ειδικές κατασκευές και βαφές κόνεως υλοποιούνται ταχύτατα.
ελεγχθεί η ασφάλεια
διαστάσεις
προδιαγραφές
| Πλάτος: | 290 mm |
| Ύψος: | 258 mm |
| Κεντρικός σωλήνας: | 50 x 2 mm |
| Διαγώνιες: | 20 x 2 mm |
| Κράμα: | EN-AW 6082 T6 |
Πίνακας επιβαρύνσεων FD 33
| Εκπέτασμα | Ομοιόμορφα κατανεμημένο φορτίο |
Κύρτωση | Κεντραρισμένο μεμονωμένο φορτίο |
Κύρτωση |
| m | kg/m | mm | kg | mm |
| 1,0 | 1980,1 | 0,4 | 1584,0* | 0,5 |
| 2,0 | 988,0 | 3,2 | 1005,4 | 2,6 |
| 3,0 | 444,5 | 7,4 | 666,8 | 5,9 |
| 4,0 | 248,2 | 13,2 | 496,5 | 10,6 |
| 5,0 | 157,4 | 20,6 | 393,5 | 16,6 |
| 6,0 | 108,0 | 29,7 | 324,1 | 24,0 |
| 7,0 | 78,3 | 40,5 | 274,0 | 32,9 |
| 8,0 | 59,0 | 53,0 | 235,9 | 43,2 |
| 9,0 | 45,7 | 67,2 | 205,8 | 55,0 |
| 10,0 | 36,3 | 83,2 | 181,3 | 68,4 |
| 11,0 | 29,2 | 100,9 | 160,8 | 83,4 |
| 12,0 | 23,9 | 120,4 | 143,5 | 100,2 |
* Περιορισμοί λόγω αλληλεπίδρασης μετατόπισης / καθοριστικός παράγοντας είναι η μετατόπιση στον συνδετήρα
Τα υψηλά και συνεχή φορτία παρουσιάζονται σε ιδανικές καταστάσεις. Η κατανομή του φορτίου πρέπει να γίνεται στον κόμβο. Ο υπολογισμός των τιμών επιβάρυνσης γίνεται με χρήση πείρων 10.9.

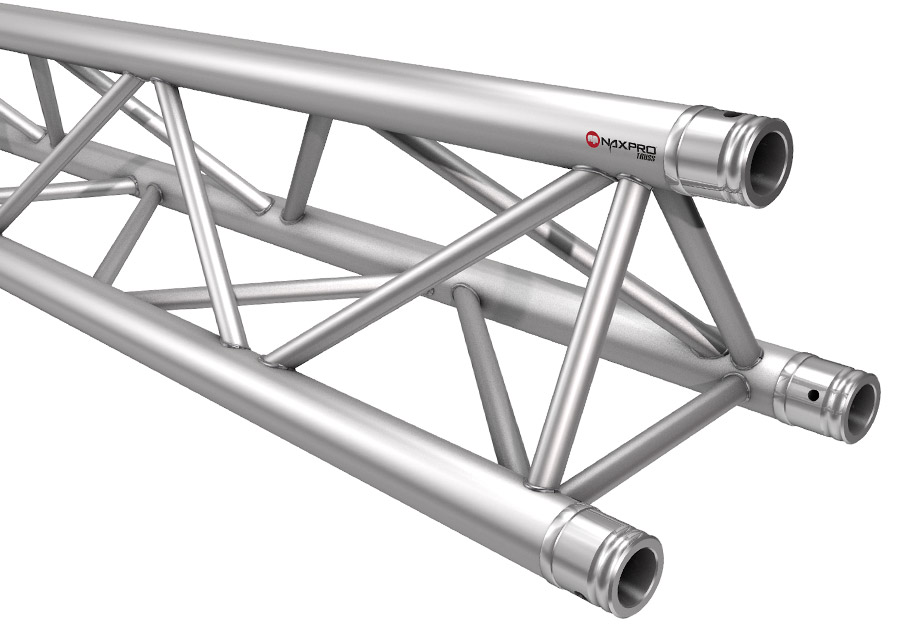

Εκτάσεις, γωνίες και εξαρτήματα FD 33
|
| Μήκος | Βάρος | Κωδ. | Μήκος | Βάρος | Κωδ. |
| cm | kg | cm | kg | ||
| 21 | 1,90 | 300330210 | 200 | 8,10 | 300332000 |
| 25 | 2,10 | 300330250 | 225 | 9,00 | 300332250 |
| 29 | 2,20 | 300330290 | 250 | 9,80 | 300332500 |
| 50 | 3,10 | 300330500 | 275 | 10,70 | 300332750 |
| 75 | 3,80 | 300330750 | 300 | 11,50 | 300333000 |
| 100 | 4,70 | 300331000 | 350 | 13,30 | 300333500 |
| 125 | 5,60 | 300331250 | 400 | 15,00 | 300334000 |
| 150 | 6,40 | 300331500 | 450 | 16,70 | 300334500 |
| 175 | 7,30 | 300331750 | 500 | 18,40 | 300335000 |
 |

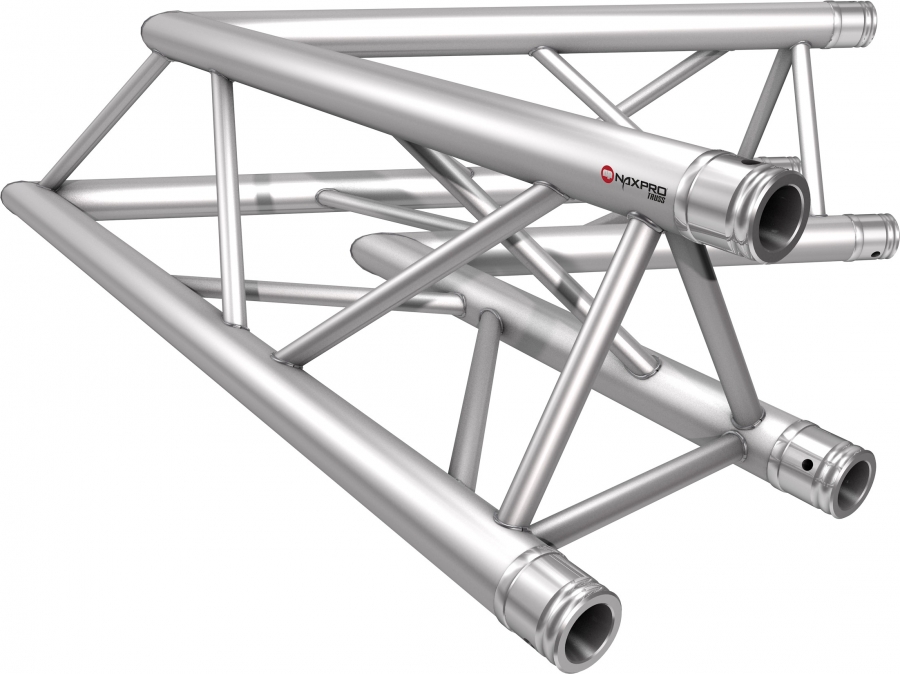

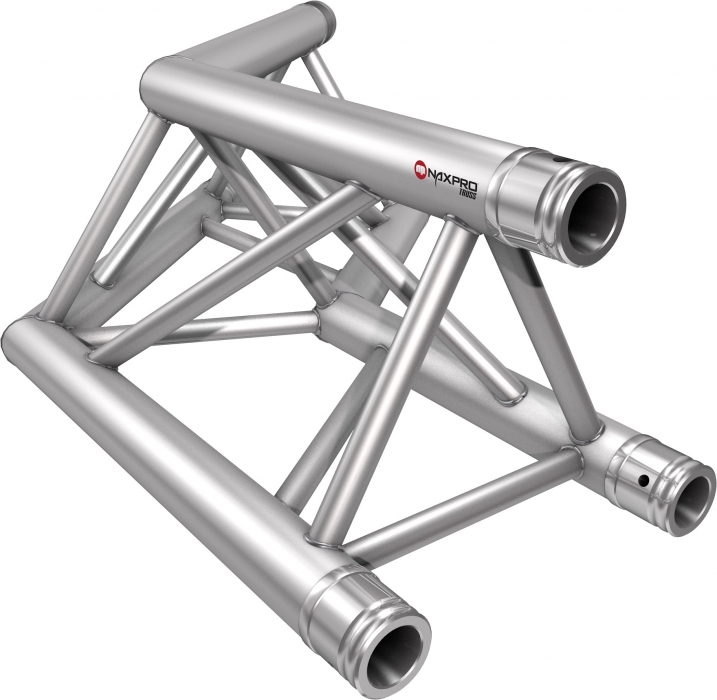

Γωνία 2-πλή 45°
Μήκος σκέλους: 1000 mm
Βάρος: 7,2 kg
 |

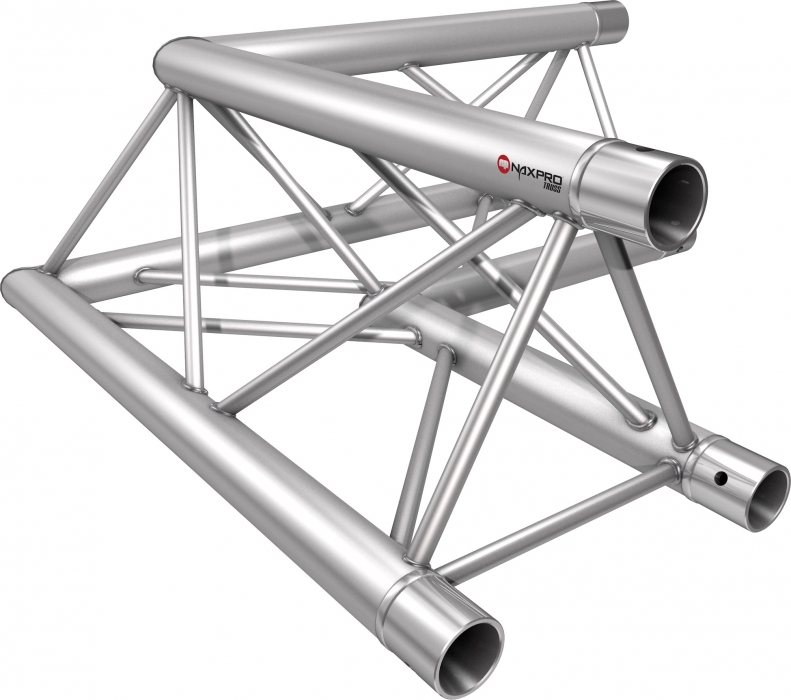

Γωνία 2-πλή 60°
Μήκος σκέλους: 1000 mm
Βάρος: 7,2 kg
 |

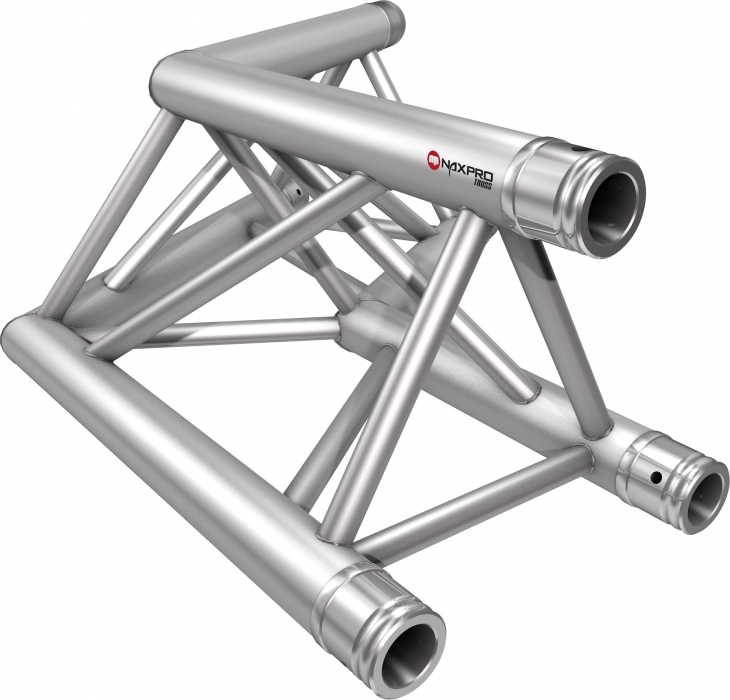

Γωνία 2-πλή 90°
Μήκος σκέλους: 500 mm
Βάρος: 5,4 kg
 |
Γωνία 2-πλή 120°
Μήκος σκέλους: 500 mm
Βάρος: 5,9 kg
 |
Γωνία 2-πλή 135°
Μήκος σκέλους: 500 mm
Βάρος: 5,9 kg
 |

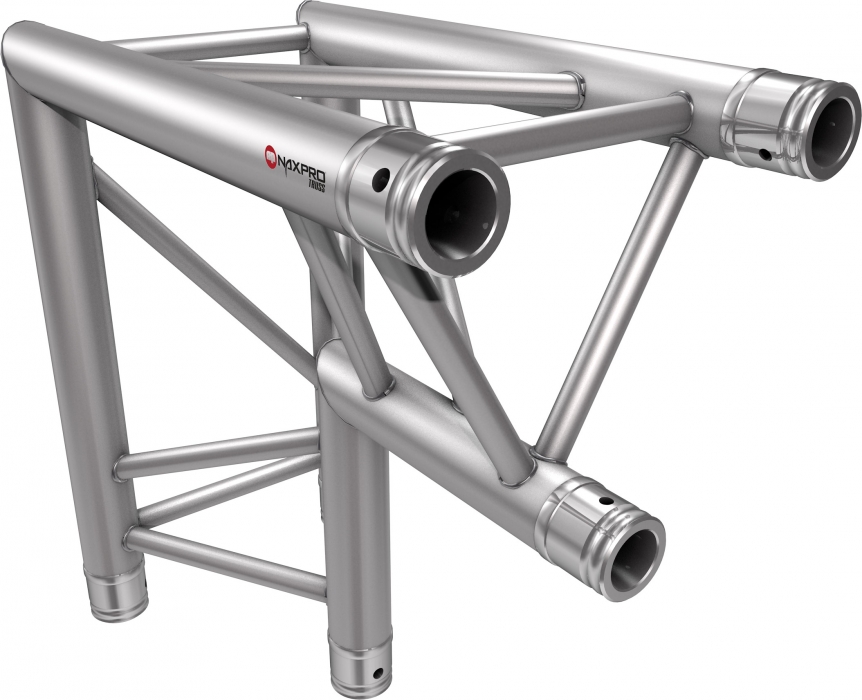

Γωνία 2-πλή 90° Άκρο επάνω
Μήκος σκέλους: 500 mm
Βάρος: 5,3 kg
 |
Γωνία 2-πλή 90° Άκρο κάτω
Μήκος σκέλους: 500 mm
Βάρος: 5,6 kg
 |

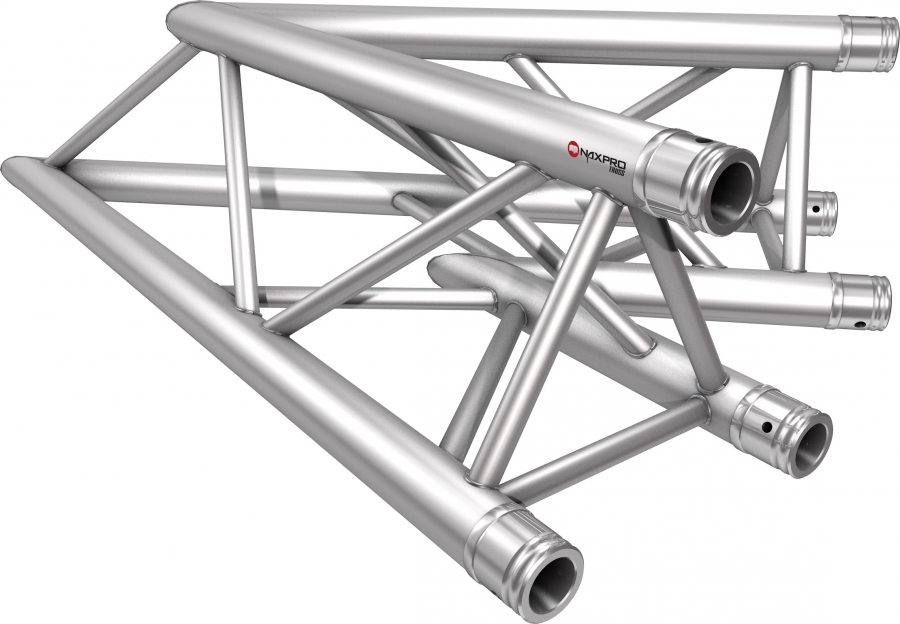

Γωνία 3-πλή 60°
Μήκος σκέλους: 1000 | 500 mm
Βάρος: 10,4 kg
 |

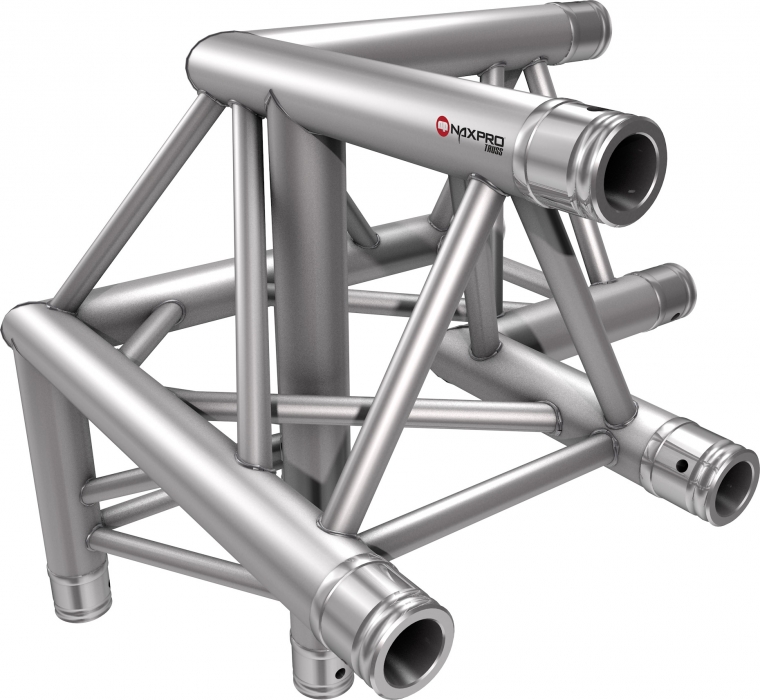

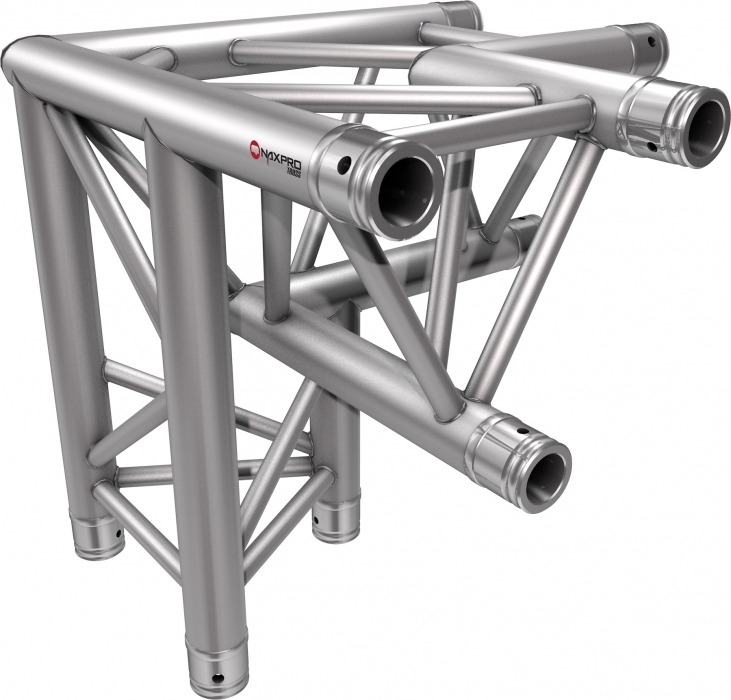

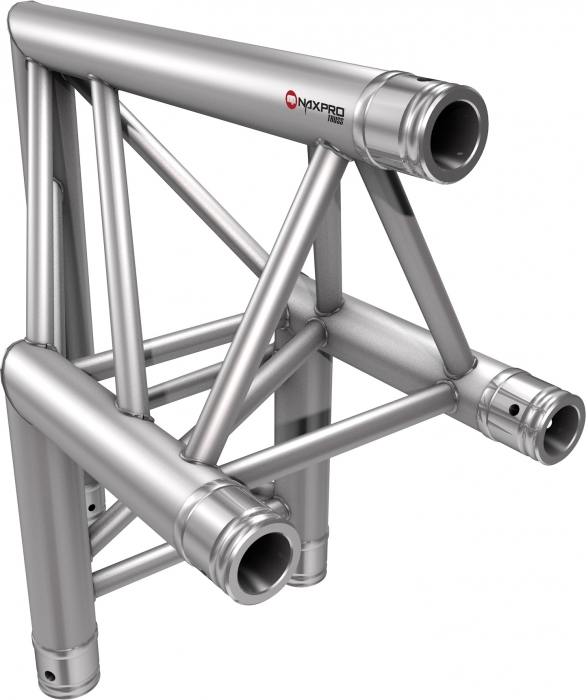

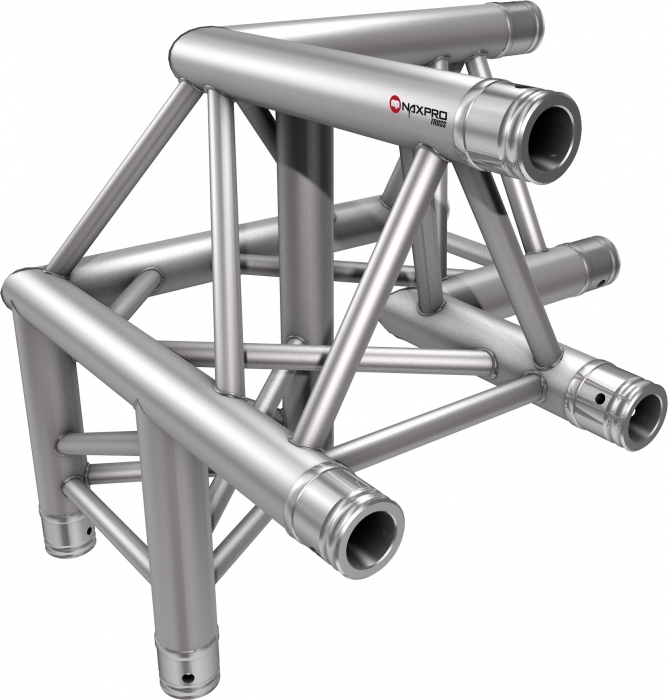

Γωνία 3-πλή 90° Άκρο επάνω αριστερά
Μήκος σκέλους: 500 mm
Βάρος: 8,4 kg
 |

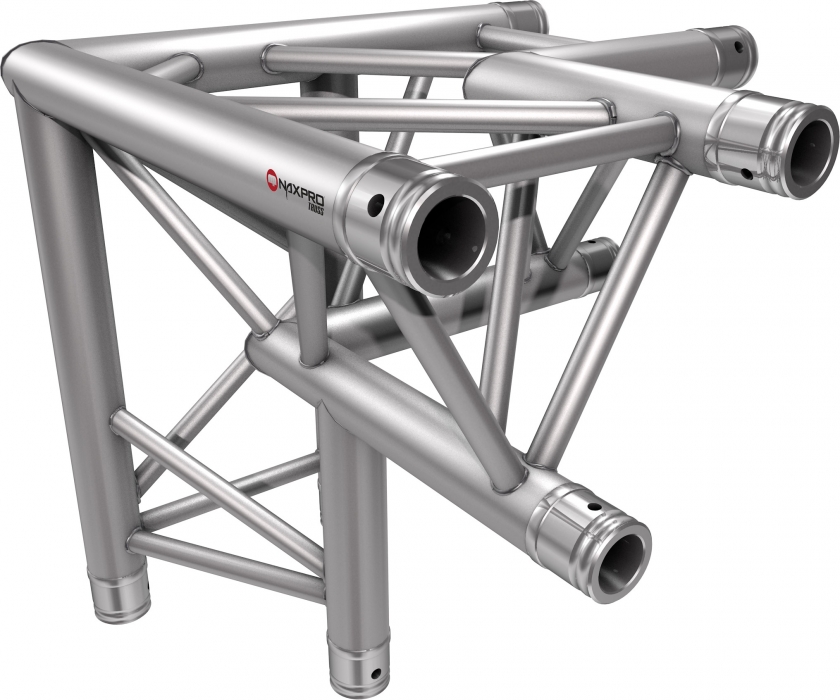

Γωνία 3-πλή 90° Άκρο επάνω δεξιά
Μήκος σκέλους: 500 mm
Βάρος: 8,4 kg
 |
Γωνία 3-πλή 90° Άκρο επάνω αριστερά
Μήκος σκέλους: 500 mm
Βάρος: 8,4 kg
 |
Γωνία 3-πλή 90° Άκρο κάτω δεξιά
Μήκος σκέλους: 500 mm
Βάρος: 8,4 kg
 |

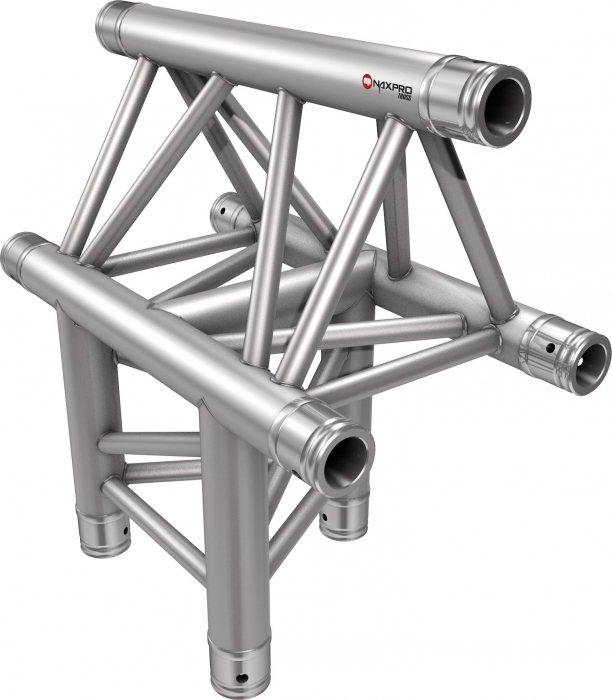

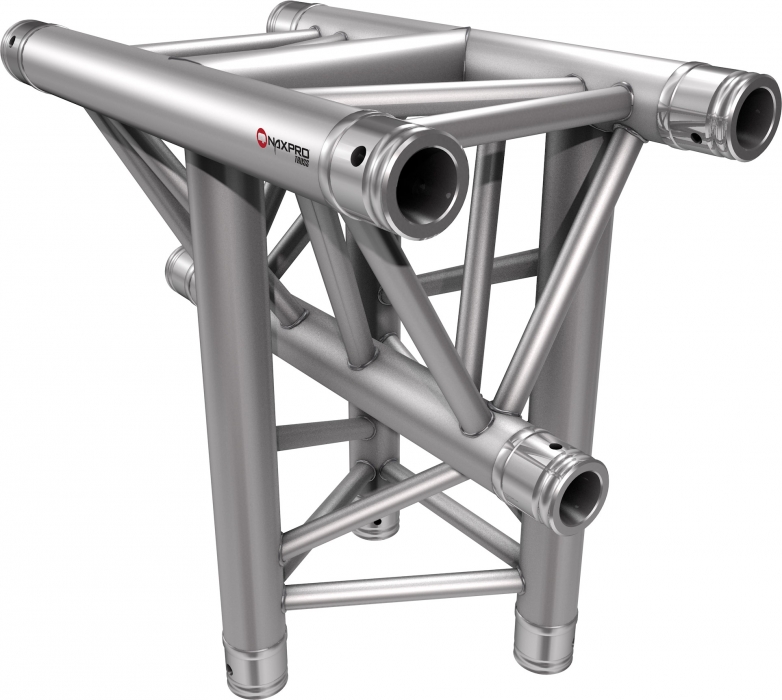

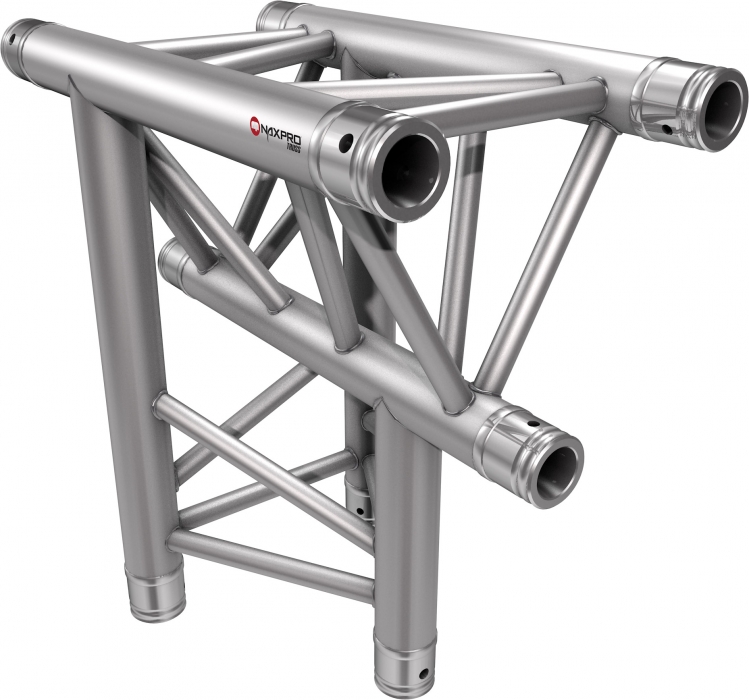

3-πλός Ταυ δοκού 90° κατακόρυφα
Άκρο κάτω
Μήκος σκέλους: 500 mm
Βάρος: 7,3 kg
 |
3-πλός Ταυ δοκού 90° οριζόντια
Μήκος σκέλους: 500 mm
Βάρος: 6,5 kg
 |
3-πλός Ταυ δοκού 90° κατακόρυφα
Άκρο επάνω
Μήκος σκέλους: 500 mm
Βάρος: 7,3 kg
 |
3-πλός Ταυ δοκού 90° κατακόρυφα
Άκρο κάτω
Μήκος σκέλους: 500 mm
Βάρος: 7,3 kg
 |
3-πλός Ταυ δοκού 90° κατακόρυφα Άκρο επάνω
Μήκος σκέλους: 500 mm
Βάρος: 7,3 kg
 |

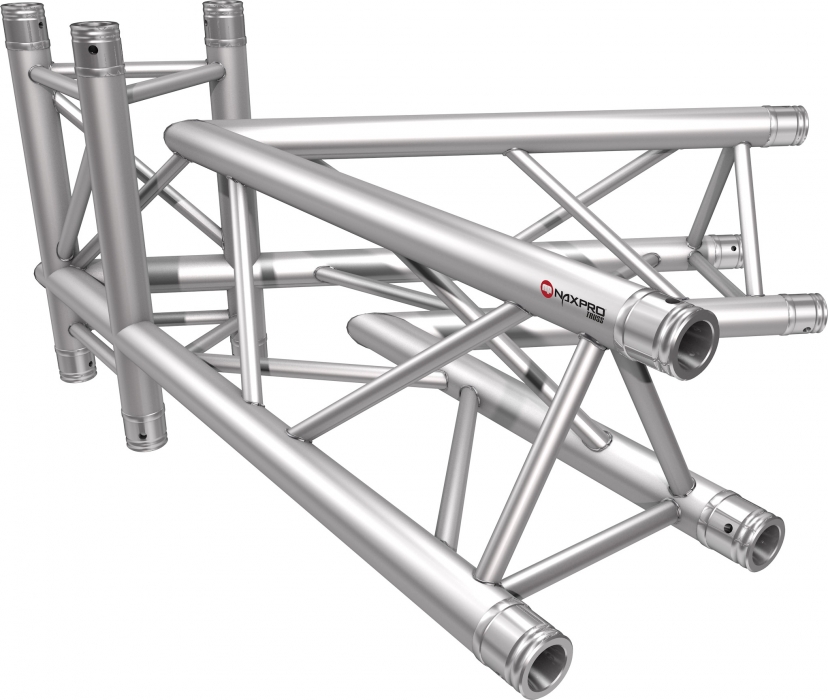

Γωνία 4-πλή 60°
Μήκος σκέλους: 1000 | 500 mm
Βάρος: 13,4 kg
 |

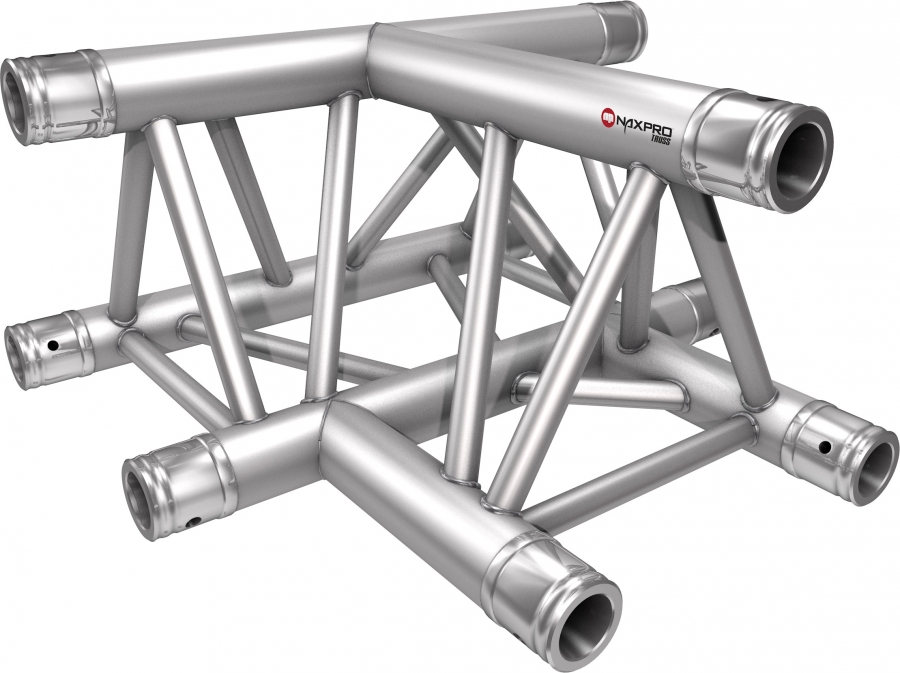

Σταυρός 4-πλός 90°
Μήκος σκέλους: 500 mm
Βάρος: 7,5 kg
 |

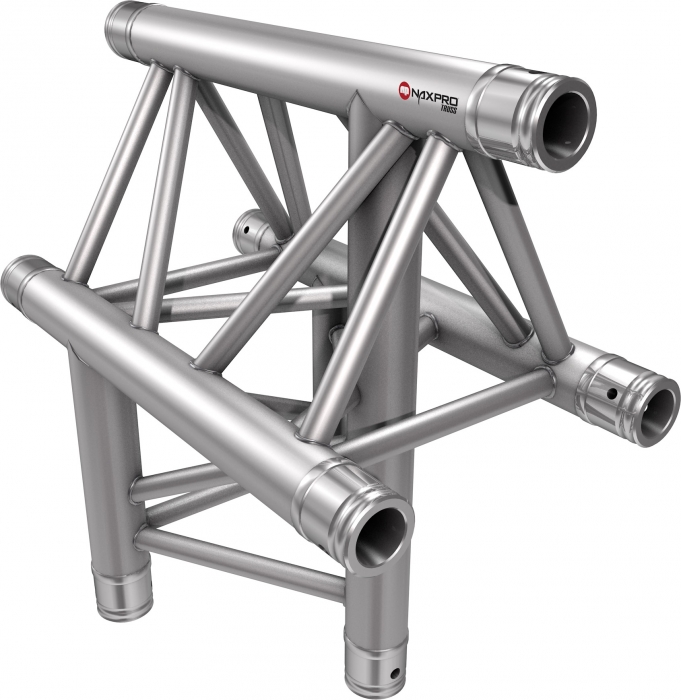

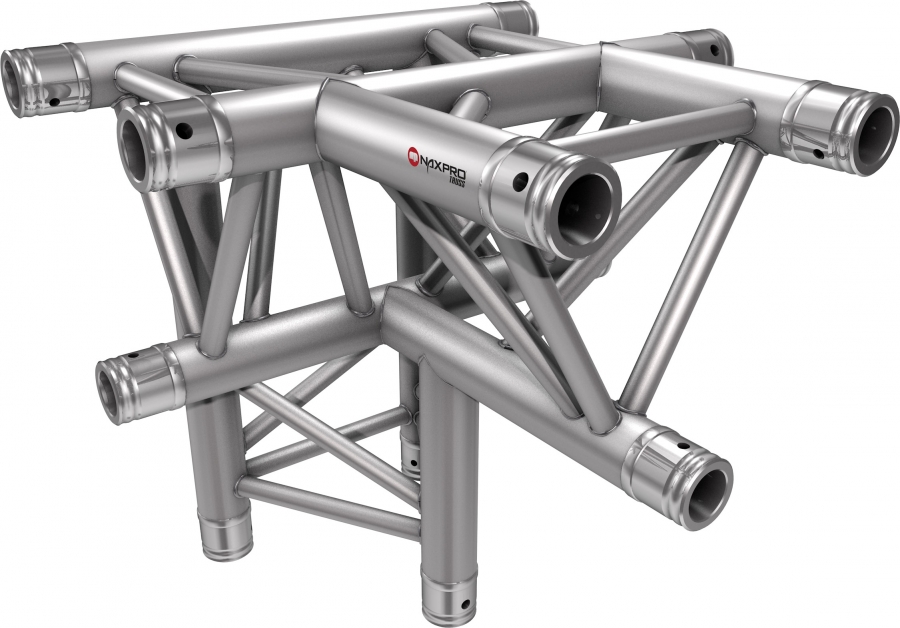

4-πλός Ταυ δοκού 90° Άκρο κάτω
Μήκος σκέλους: 500 mm
Βάρος: 9,2 kg
 |
4-πλός Ταυ δοκού 90° Άκρο επάνω
Μήκος σκέλους: 500 mm
Βάρος: 9,0 kg
 |

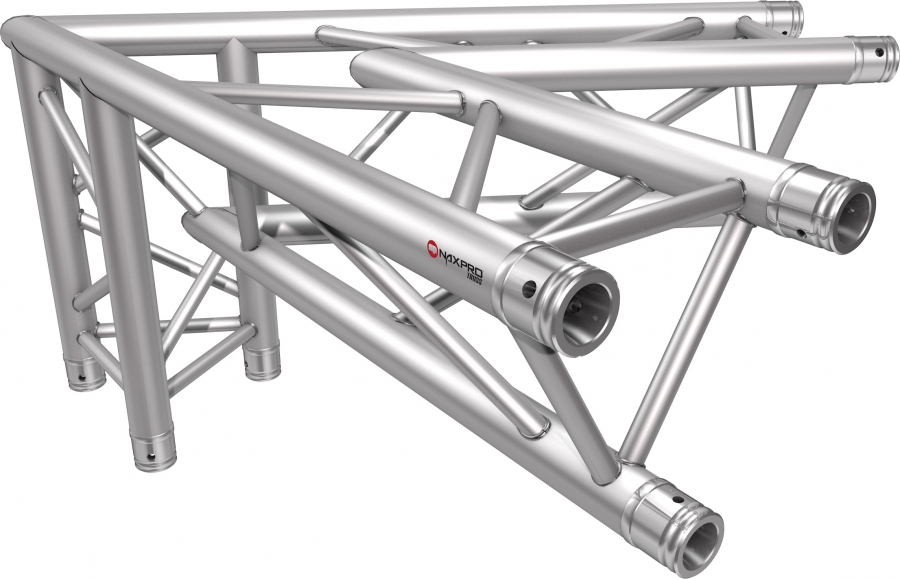

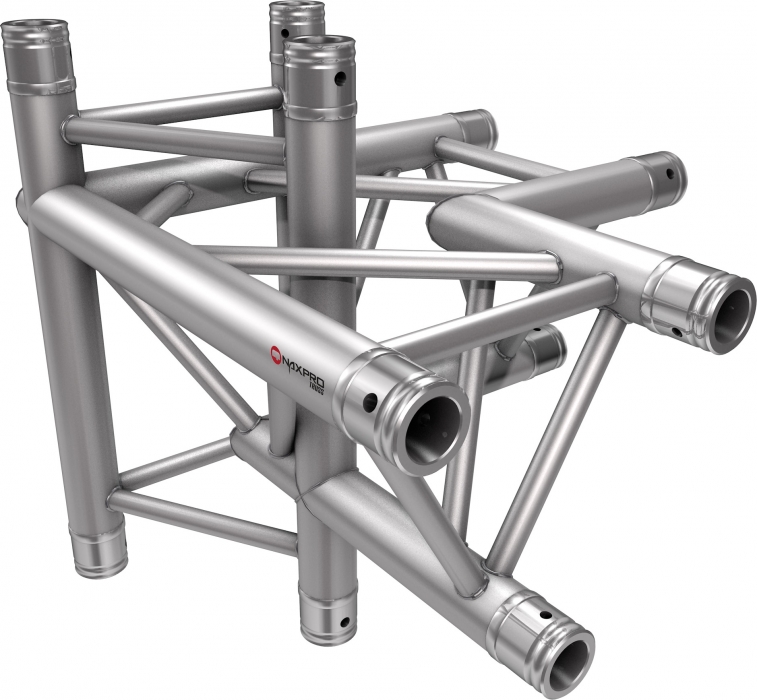

Γωνία 4-πλή 90° - αριστερά
Μήκος σκέλους: 500 mm
Βάρος: 9,5 kg
 |
Γωνία 4-πλή 90° - δεξιά
Μήκος σκέλους: 500 mm
Γωνίες δοκών: 9,5 kg
 |
5-πλός Ταυ δοκού 90°
Μήκος σκέλους: 500 mm
Βάρος: 11,0 kg
 |

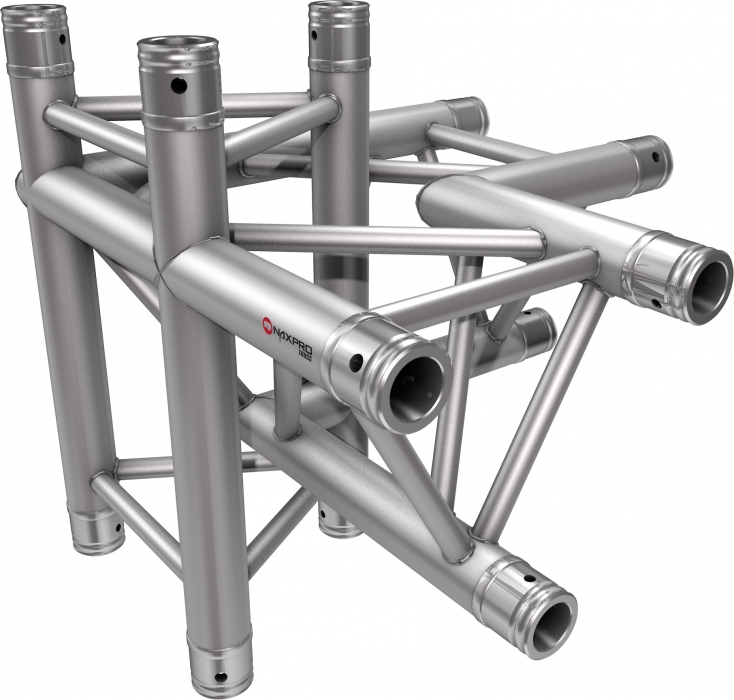

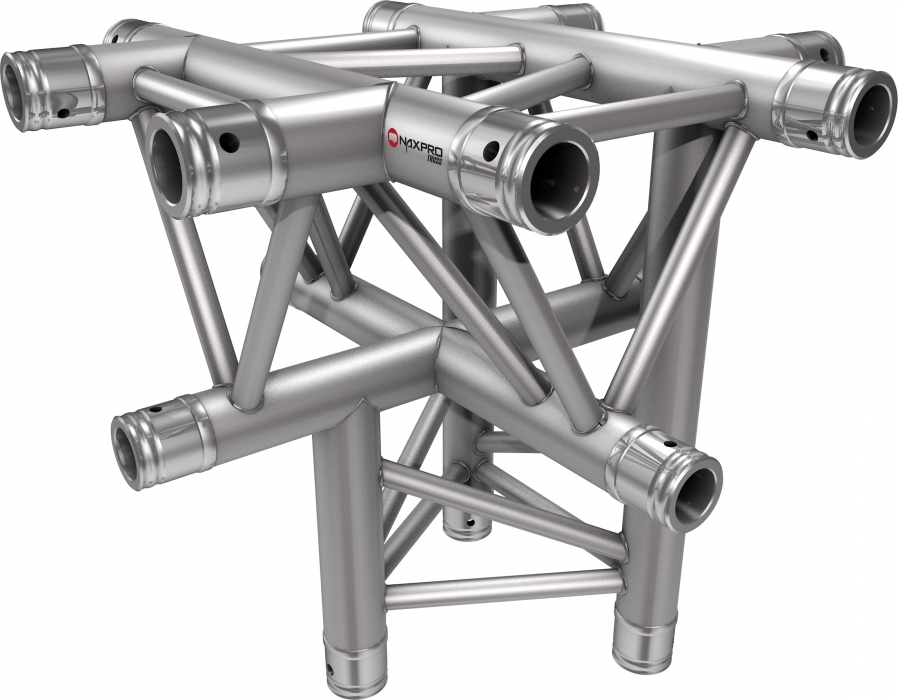

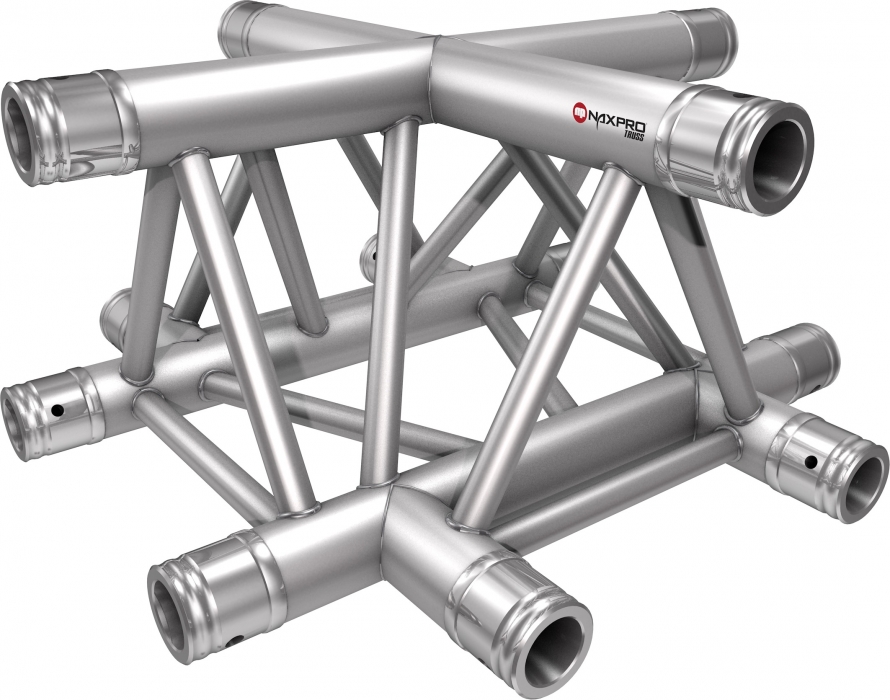

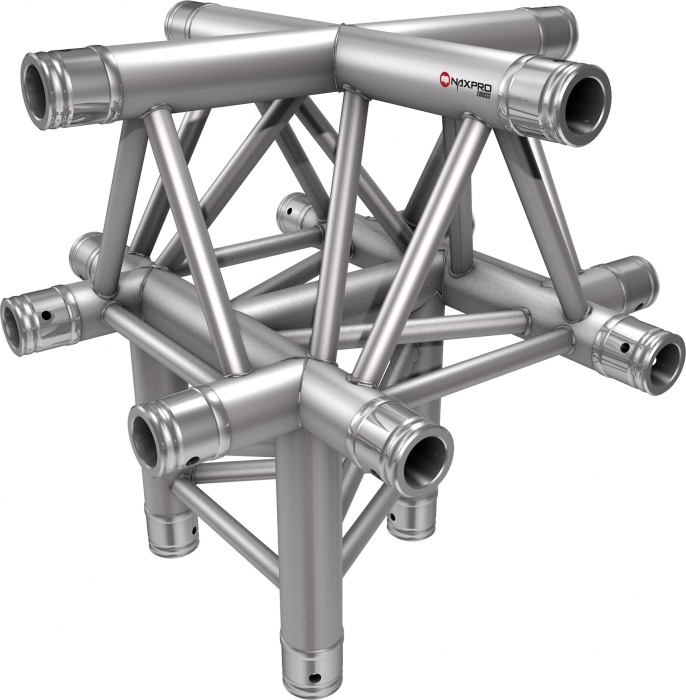

Σταυρός 5-πλός 90° Άκρο επάνω
Μήκος σκέλους: 500 mm
Βάρος: 11,0 kg
 |

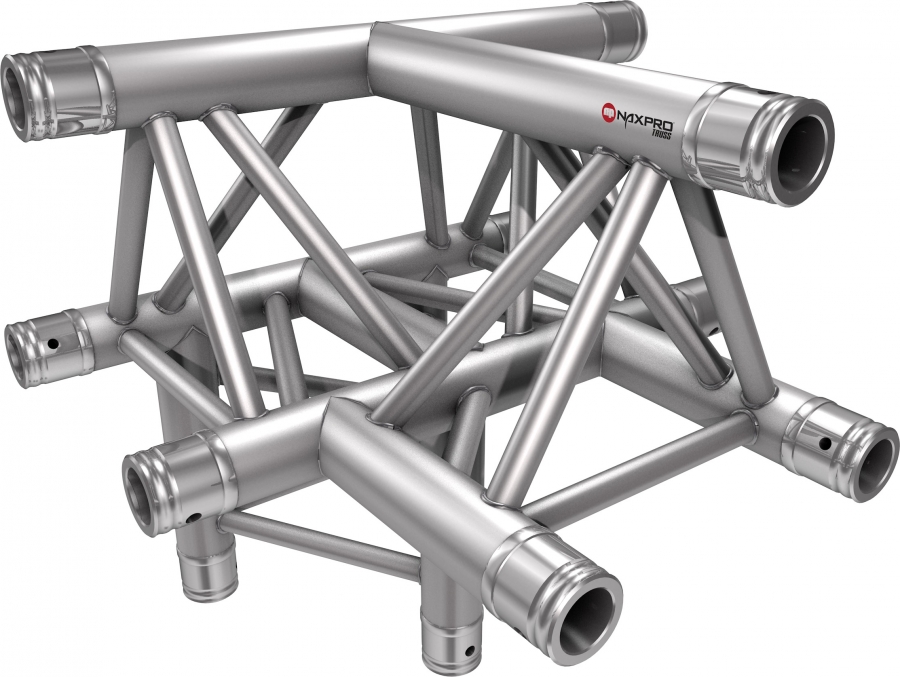

Σταυρός 5-πλός 90° Άκρο κάτω
Μήκος σκέλους: 500 mm
Βάρος: 11,0 kg
 |

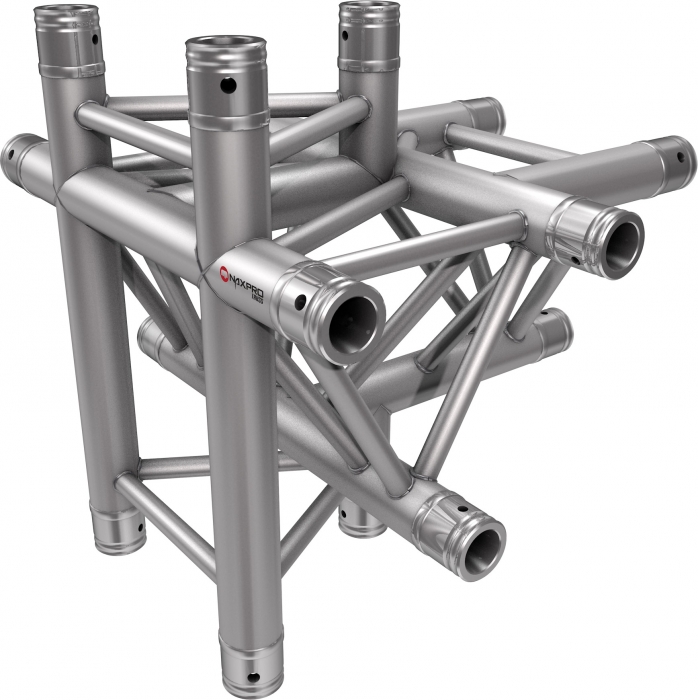

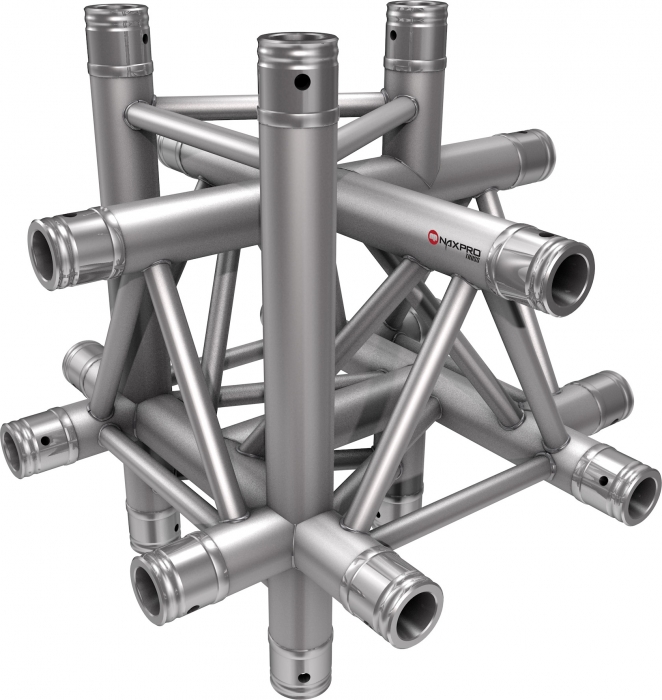

Σταυρός 6-πλός 90°
Μήκος σκέλους: 500 mm
Βάρος: 13,0 kg
 |

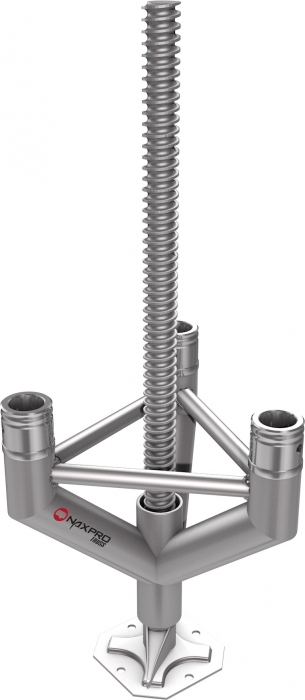

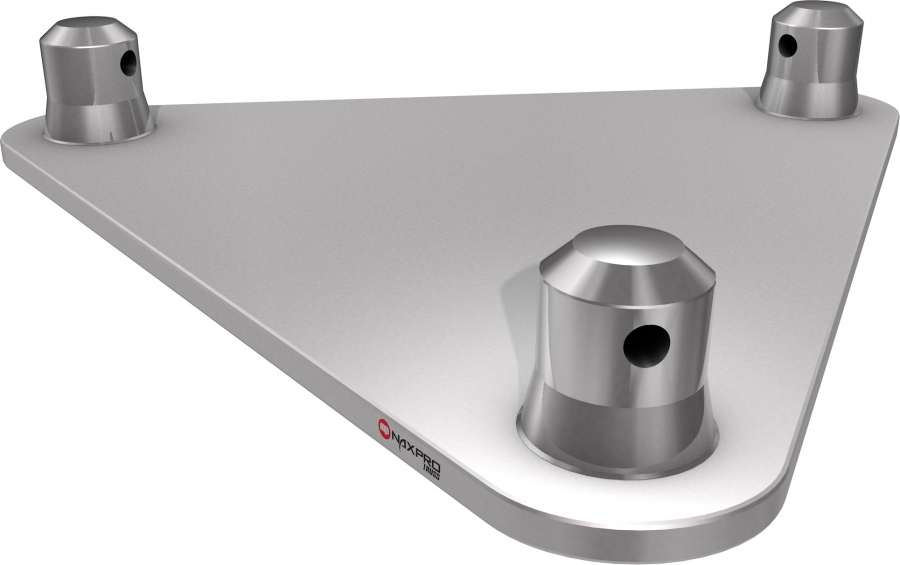

Εξωτερικές διαστάσεις: 313 x 280 x 5 mm
Βάρος: 1,3 kg
 |
Μέγ. επιβαρυνσιμότητα: 200 kg
Μέγ. ύψος: 700 mm
Ελάχ. ύψος: 350 mm

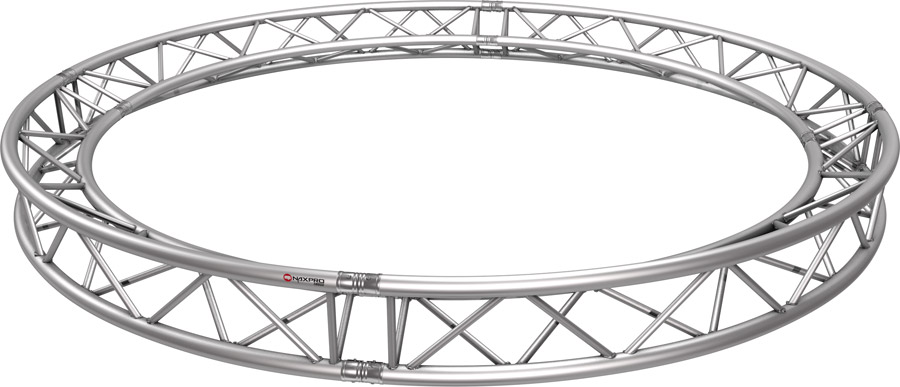

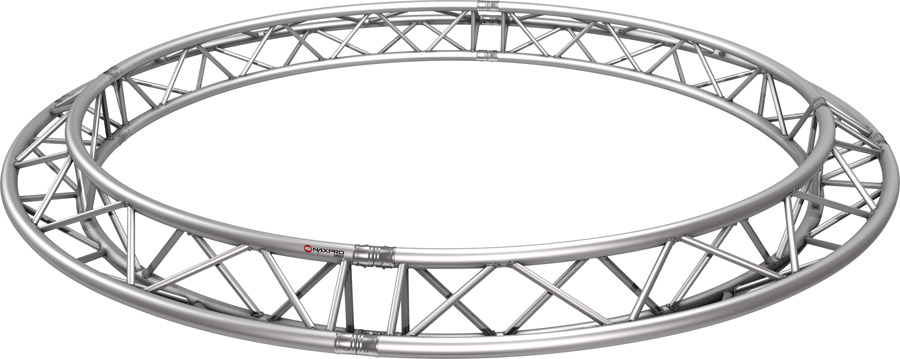

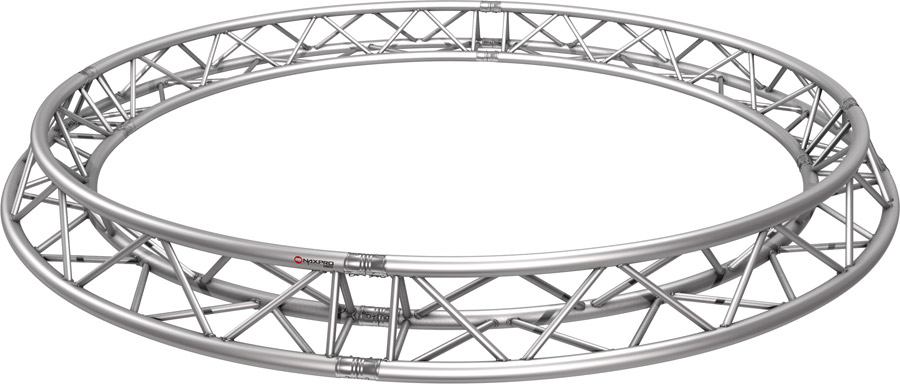

Στρογγυλές διαμορφώσεις δοκών FD 33
|
| Κύκλος | Μήκος | Βάρος | Κωδ. |
| cm | kg | ||
| FD 33 άκρο εσωτερικά ανά τρέχον μέτρο περιμέτρου | 4,10 | 301331001 | |
| FD 33 άκρο εσωτερικά (4 x 90°) | 200 | 25,75 | 301331020 |
| FD 33 άκρο εσωτερικά (4 x 90°) | 300 | 38,62 | 301331030 |
| FD 33 άκρο εσωτερικά (4 x 90°) | 400 | 51,50 | 301331040 |
| FD 33 άκρο εσωτερικά (8 x 45°) | 500 | 64,37 | 301331050 |
| FD 33 άκρο εσωτερικά (8 x 45°) | 600 | 77,24 | 301331060 |
| FD 33 άκρο εσωτερικά (8 x 45°) | 700 | 90,20 | 301331070 |
| FD 33 άκρο εσωτερικά (8 x 45°) | 800 | 102,99 | 301331080 |
| FD 33 άκρο εσωτερικά (12 x 30°) | 900 | 115,87 | 301331090 |
| FD 33 άκρο εσωτερικά (12 x 30°) | 1000 | 128,74 | 301331100 |
|
| Ονομασία | Μήκος | Βάρος | Κωδ. |
| cm | kg | ||
| FD 33 άκρο εξωτερικά ανά τρέχον μέτρο περιμέτρου | 4,10 | 301332001 | |
| FD 33 άκρο εξωτερικά (4 x 90°) | 200 | 25,75 | 301332020 |
| FD 33 άκρο εξωτερικά (4 x 90°) | 300 | 38,62 | 301332030 |
| FD 33 άκρο εξωτερικά (4 x 90°) | 400 | 51,50 | 301332040 |
| FD 33 άκρο εξωτερικά (8 x 45°) | 500 | 64,37 | 301332050 |
| FD 33 άκρο εξωτερικά (8 x 45°) | 600 | 77,24 | 301332060 |
| FD 33 άκρο εξωτερικά (8 x 45°) | 700 | 90,20 | 301332070 |
| FD 33 άκρο εξωτερικά (8 x 45°) | 800 | 102,99 | 301332080 |
| FD 33 άκρο εξωτερικά (12 x 30°) | 900 | 115,87 | 301332090 |
| FD 33 άκρο εξωτερικά (12 x 30°) | 1000 | 128,74 | 301332100 |
|
| Ονομασία | Μήκος | Βάρος | Κωδ. |
| cm | kg | ||
| FD 33 άκρο επάνω/κάτω ανά τρέχον μέτρο περιμέτρου | 4,10 | 301330001 | |
| FD 33 άκρο επάνω/κάτω (4 x 90°) | 200 | 25,75 | 301330020 |
| FD 33 άκρο επάνω/κάτω (4 x 90°) | 300 | 38,62 | 301330030 |
| FD 33 άκρο επάνω/κάτω (4 x 90°) | 400 | 51,50 | 301330040 |
| FD 33 άκρο επάνω/κάτω (8 x 45°) | 500 | 64,37 | 301330050 |
| FD 33 άκρο επάνω/κάτω (8 x 45°) | 600 | 77,24 | 301330060 |
| FD 33 άκρο επάνω/κάτω (8 x 45°) | 700 | 90,20 | 301330070 |
| FD 33 άκρο επάνω/κάτω (8 x 45°) | 800 | 102,99 | 301330080 |
| FD 33 άκρο επάνω/κάτω (12 x 30°) | 900 | 115,87 | 301330090 |
| FD 33 άκρο επάνω/κάτω (12 x 30°) | 1000 | 128,74 | 301330100 |
