FD 14 Δοκοί
Επισκόπηση προϊόντων
Το FD 14 είναι ένα μικρό σύστημα δοκών σε έκδοση 4 σημείων, το οποίο λόγω της μικροσκοπικής έκδοσής του ενδείκνυται ιδιαιτέρως καλά για χρήση σε οικιακούς χώρους. Με αυτό το σύστημα μπορούν να κατασκευάζονται με δημιουργικό και μοντέρνο τρόπο π.χ. πλαίσια για πανιά προβολών και φωτογραφιών, διατάξεις ανάρτησης, φορείς λαμπών, περίπτερα και πλέγματα και αναρριχώμενα φυτά. Με το Naxpro FD 14 μπορούν όμως να δημιουργούνται πολύ εύκολα και μικρά εκθεσιακά περίπτερα, βάσεις οθονών και διαφημίσεων σε μαγαζιά και εκθέσεις.
Οι συνδέσεις του συστήματος είναι κουμπωτές κωνικής μορφής. Οι συνδετήρες περιέχονται στα παραδοτέα. Για τη σύνδεση των δοκών χρειάζεται απλώς ένα ελαφρύ αλουμινένιο σφυρί. Ειδικές κατασκευές και βαφές κόνεως υλοποιούνται ταχύτατα.
ελεγχθεί η ασφάλεια
διαστάσεις
προδιαγραφές
| Πλάτος: | 100 mm |
| Ύψος: | 100 mm |
| Κεντρικός σωλήνας: | 20 x 2 mm |
| Διαγώνιες: | 6 mm |
| Κράμα: | EN-AW 6060 T66 |
Πίνακας επιβαρύνσεων FD 14
| Εκπέτασμα | Ομοιόμορφα κατανεμημένο φορτίο |
Κύρτωση | Κεντραρισμένο μεμονωμένο φορτίο |
Κύρτωση |
| m | kg/m | mm | kg | mm |
| 1,0 | 195,0 | 0,5 | 195,0 | 0,8 |
| 2,0 | 96,7 | 3,9 | 135,2 | 4,3 |
| 3,0 | 59,3 | 12,1 | 88,9 | 9,8 |
| 4,0 | 32,7 | 21,6 | 65,3 | 17,5 |
| 5,0 | 20,4 | 33,9 | 50,9 | 27,6 |
Τα υψηλά και συνεχή φορτία παρουσιάζονται σε ιδανικές καταστάσεις. Η κατανομή του φορτίου πρέπει να γίνεται στον κόμβο.

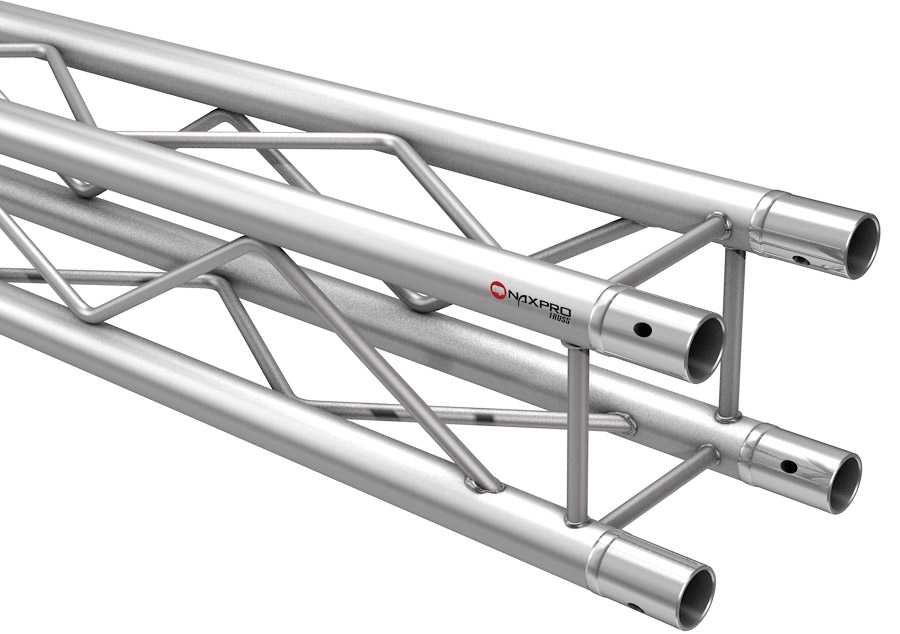

Εκτάσεις, γωνίες και εξαρτήματα FD 14
|
| Μήκος | Βάρος | Κωδ. | Μήκος | Βάρος | Κωδ. |
| cm | kg | cm | kg | ||
| 50 | 1,0 | 300140500 | 180 | 3,1 | 300141800 |
| 80 | 1,5 | 300140800 | 200 | 3,5 | 300142000 |
| 100 | 1,8 | 300141000 | 250 | 4,1 | 300142500 |
| 150 | 2,6 | 300141500 | 300 | 4,9 | 300143000 |
 |

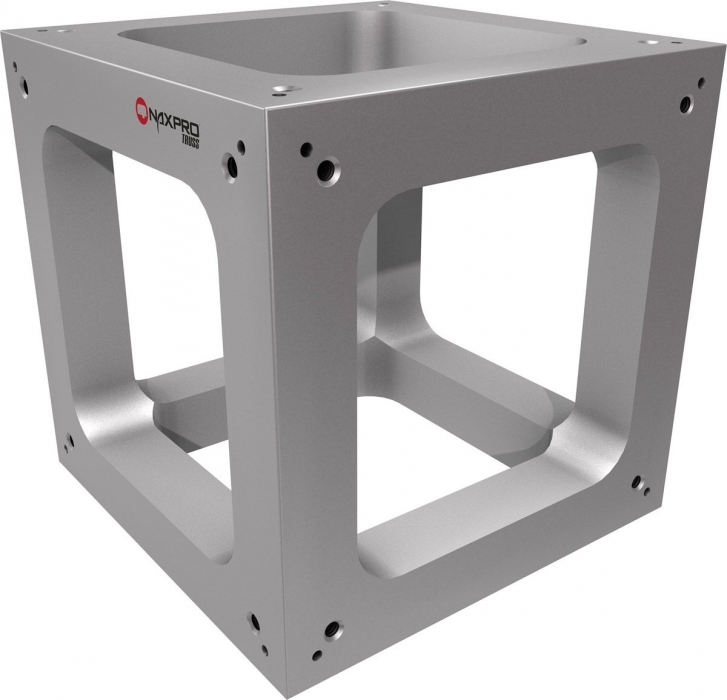

Boxcorner συμπ. 8 συνδετήρων
Μήκος σκέλους: 100 mm
Βάρος: 2,8 kg
 |

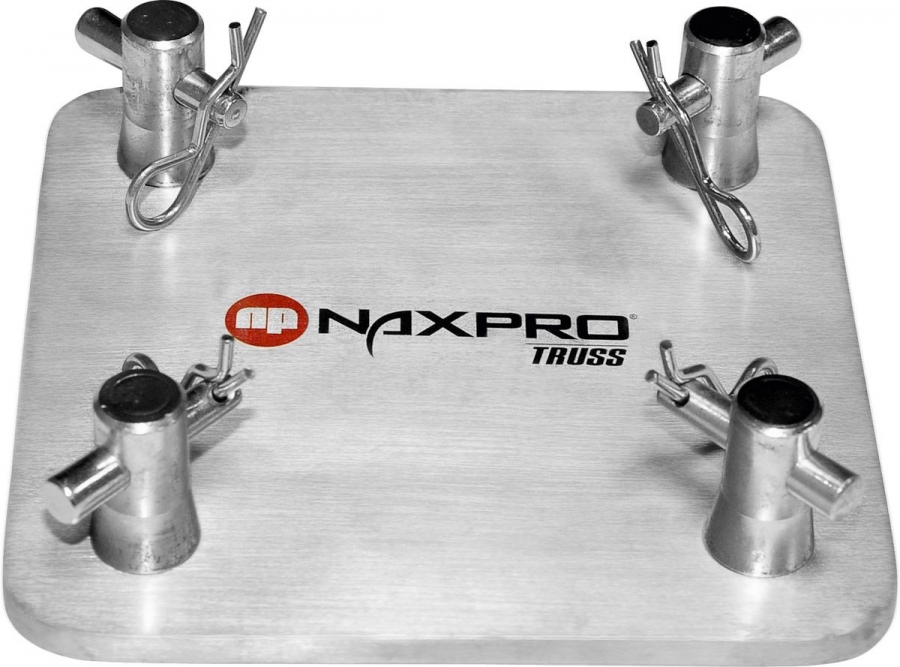

Εξωτερικές διαστάσεις: 100 x 100 x 5 mm
Βάρος: 0,23 kg
Στρογγυλές διαμορφώσεις δοκών FD 14
