FD 24 Δοκοί
Επισκόπηση προϊόντων

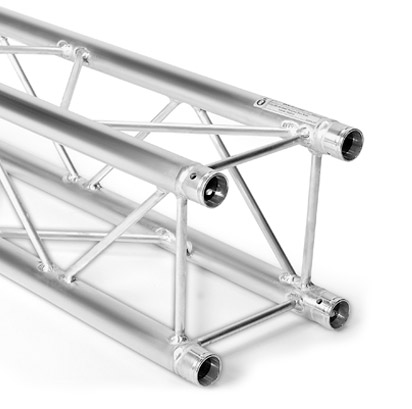

Το FD 24 είναι ένα σύστημα δοκών σε έκδοση 4 σημείων, το οποίο παρά τη μικρή διάμετρο του κεντρικού σωλήνα με μόνο 35 mm χρησιμοποιείται από επαγγελματίες της τεχνολογίας εκδηλώσεων. Επίσης, το FD 24 χρησιμοποιείται σε εκθέσεις και καταστήματα. Αν και έχει πολύ μικρές διαστάσεις, προσφέρει πολύ χώρο για συστήματα φωτισμού και διαφήμισης.
Οι συνδέσεις του συστήματος είναι κουμπωτές κωνικής μορφής. Οι συνδετήρες περιέχονται στα παραδοτέα. Για τη σύνδεση των δοκών χρειάζεται απλώς ένα ελαφρύ αλουμινένιο σφυρί. Ειδικές κατασκευές και βαφές κόνεως υλοποιούνται ταχύτατα.
ελεγχθεί η ασφάλεια
διαστάσεις
προδιαγραφές
| Πλάτος: | 220 mm |
| Ύψος: | 220 mm |
| Κεντρικός σωλήνας: | 35 x 2 mm |
| Διαγώνιες: | 10 x 2 mm |
| Κράμα: | EN-AW 6060 T66 |
Πίνακας επιβαρύνσεων FD 24
| Εκπέτασμα | Ομοιόμορφα κατανεμημένο φορτίο |
Κύρτωση | Κεντραρισμένο μεμονωμένο φορτίο |
Κύρτωση |
| m | kg/m | mm | kg | mm |
| 1,0 | 577,6 | 0,1 | 577,6 | 0,2 |
| 2,0 | 287,2 | 1,2 | 574,5 | 1,9 |
| 3,0 | 190,4 | 4,0 | 484,7 | 5,4 |
| 4,0 | 142,1 | 9,4 | 360,8 | 9,6 |
| 5,0 | 113,0 | 18,4 | 285,8 | 15,0 |
| 6,0 | 78,4 | 26,9 | 235,3 | 21,7 |
| 7,0 | 56,8 | 36,6 | 198,8 | 29,7 |
| 8,0 | 42,8 | 47,9 | 171,0 | 39,1 |
| 9,0 | 33,1 | 60,8 | 149,1 | 49,8 |
| 10,0 | 26,2 | 75,2 | 131,2 | 61,9 |
Τα υψηλά και συνεχή φορτία παρουσιάζονται σε ιδανικές καταστάσεις. Η κατανομή του φορτίου πρέπει να γίνεται στον κόμβο.

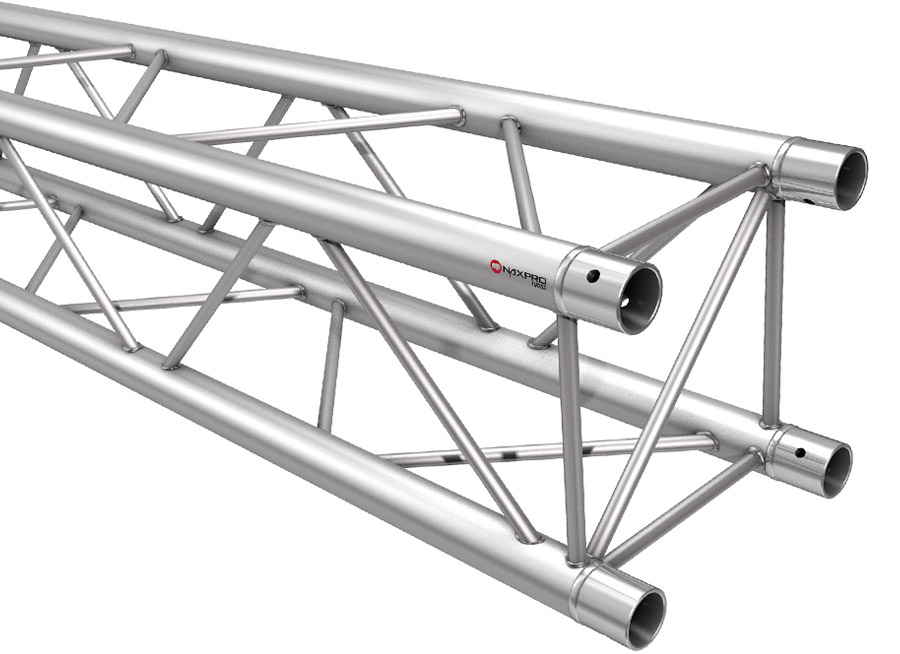

Εκτάσεις, γωνίες και εξαρτήματα FD 24
|
| Μήκος | Βάρος | Κωδ. | Μήκος | Βάρος | Κωδ. |
| cm | kg | cm | kg | ||
| 25 | 1,50 | 300240250 | 150 | 5,30 | 300241500 |
| 28 | 1,60 | 300240280 | 175 | 5,70 | 300241750 |
| 50 | 2,30 | 300240500 | 200 | 6,50 | 300242000 |
| 56 | 2,40 | 300240560 | 250 | 8,40 | 300242500 |
| 75 | 3,00 | 300240750 | 300 | 9,80 | 300243000 |
| 100 | 3,90 | 300241000 | 350 | 11,10 | 300243500 |
| 125 | 4,50 | 300241250 | 400 | 12,80 | 300244000 |
 |

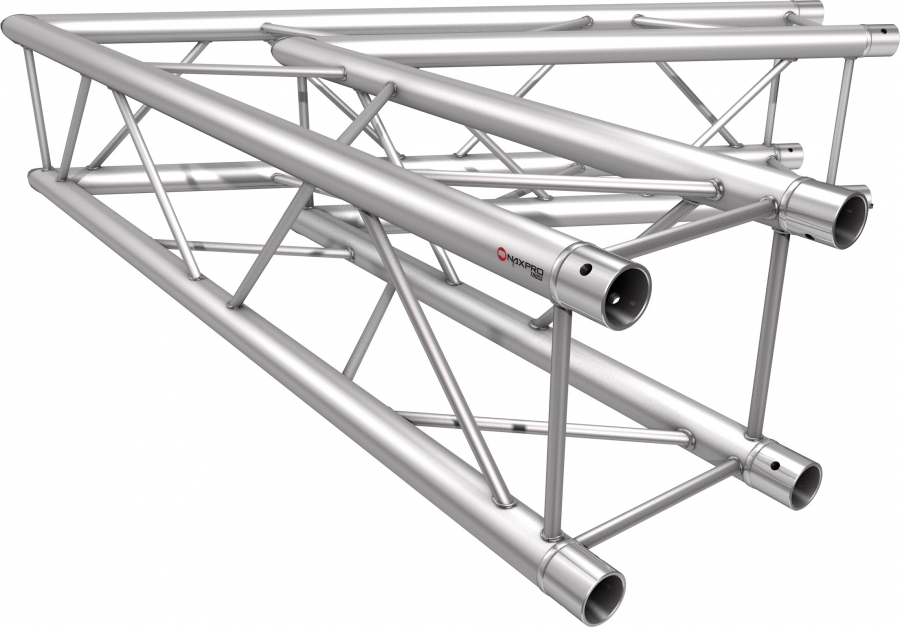

Γωνία 2-πλή 45°
Μήκος σκέλους: 1000 mm
Βάρος: 3,5 kg
 |

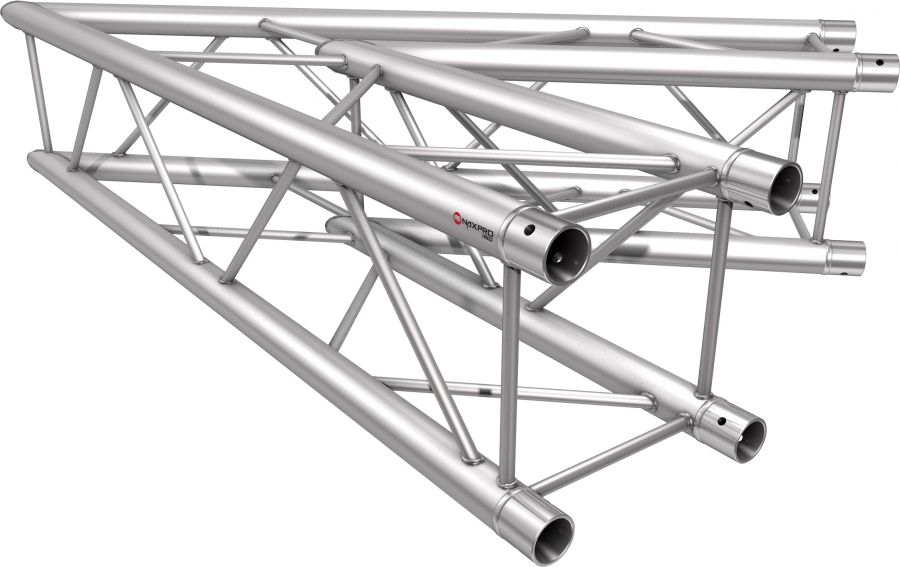

Γωνία 2-πλή 60°
Μήκος σκέλους: 1000 mm
Βάρος: 3,3 kg
 |

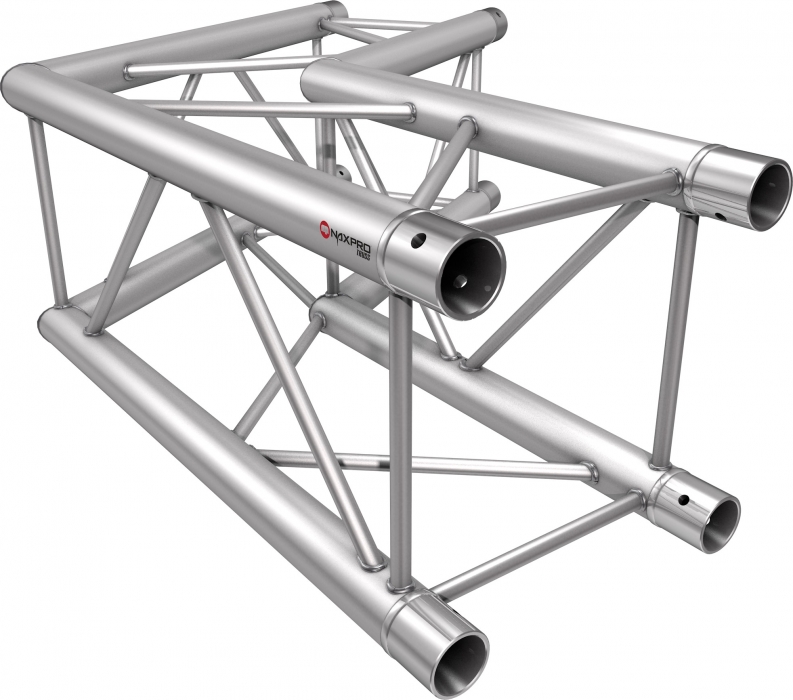

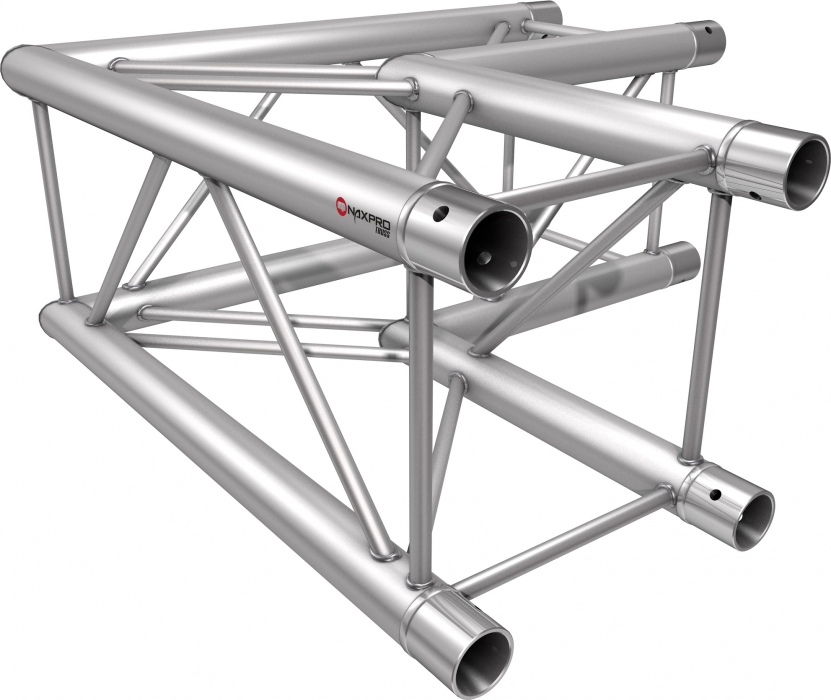

Γωνία 2-πλή 90°
Μήκος σκέλους: 500 mm
Βάρος: 2,9 kg
 |

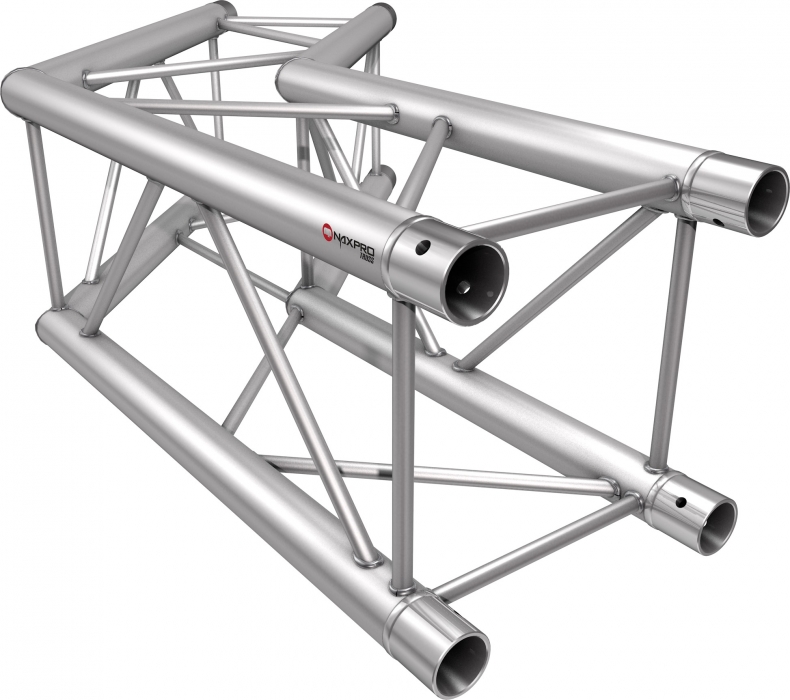

Γωνία 2-πλή 120°
Γωνίες δοκών: 500 mm
Βάρος: 2,9 kg
 |
Γωνία 2-πλή 135°
Μήκος σκέλους: 500 mm
Βάρος: 2,9 kg
 |

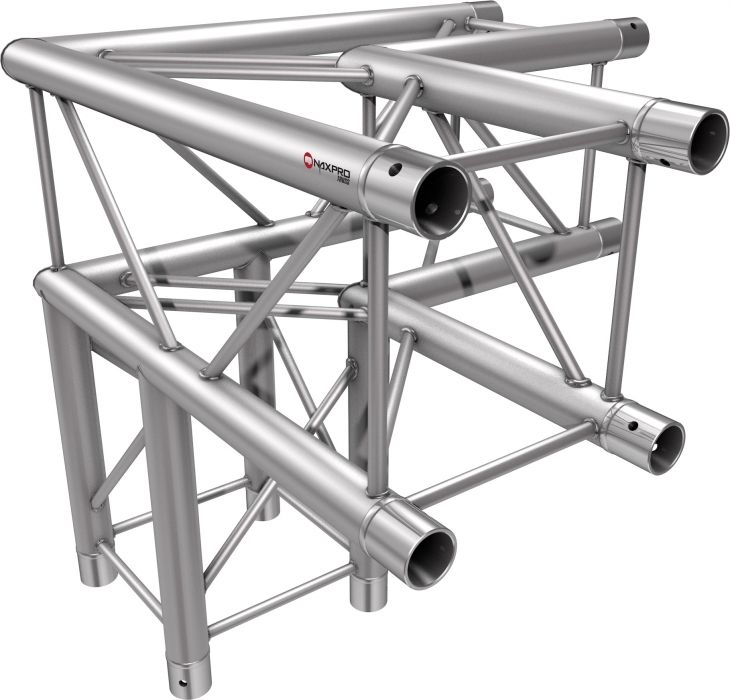

Γωνία 3-πλή 90°
Μήκος σκέλους: 500 mm
Βάρος: 4,0 kg
 |

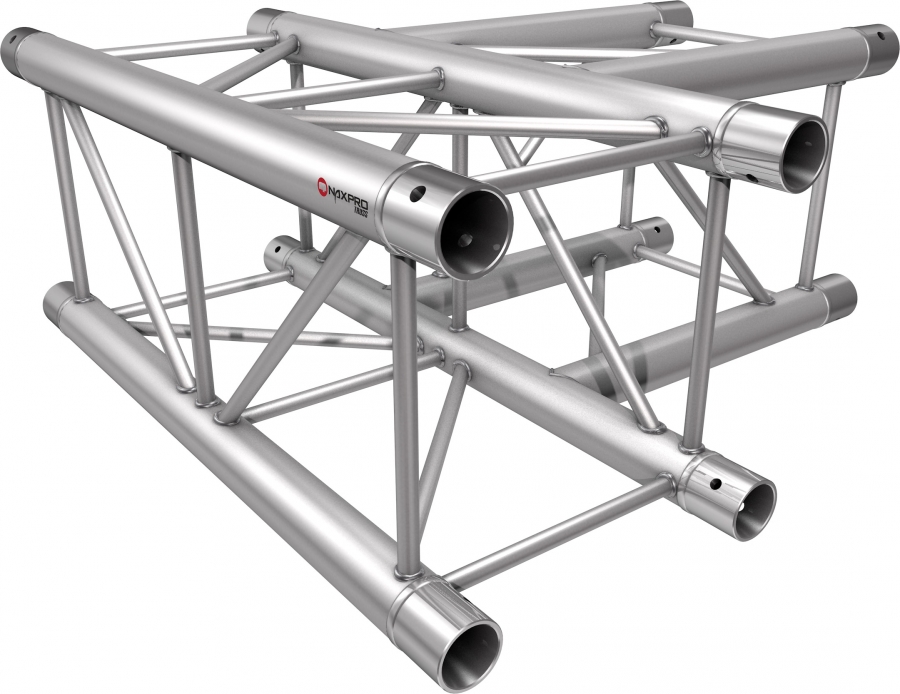

3-πλός Ταυ δοκού 90°
Μήκος σκέλους: 500 mm
Βάρος: 4,0 kg
 |

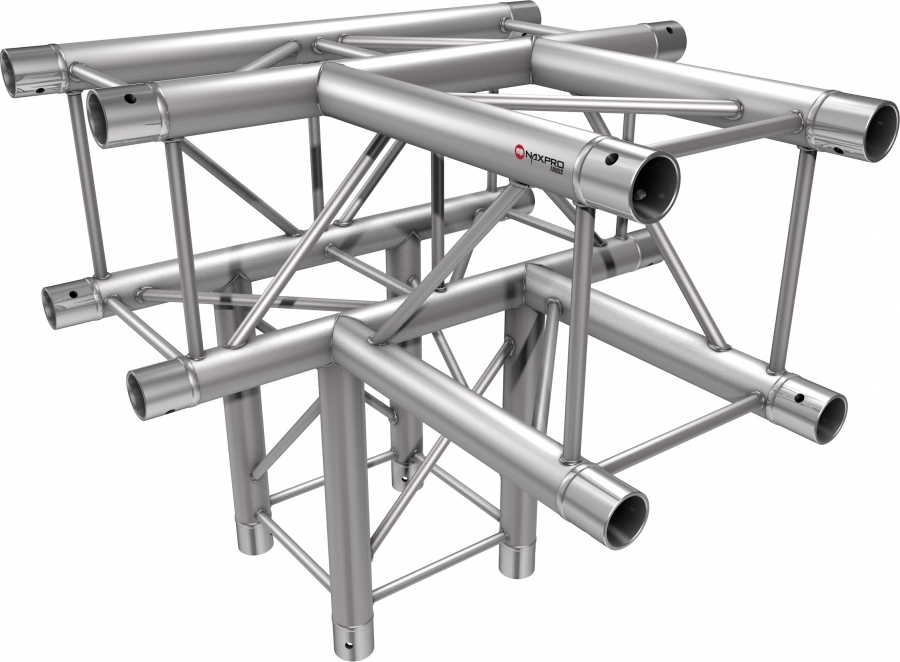

4-πλός Ταυ δοκού 90°
Μήκος σκέλους: 500 mm
Βάρος: 4,5 kg
 |

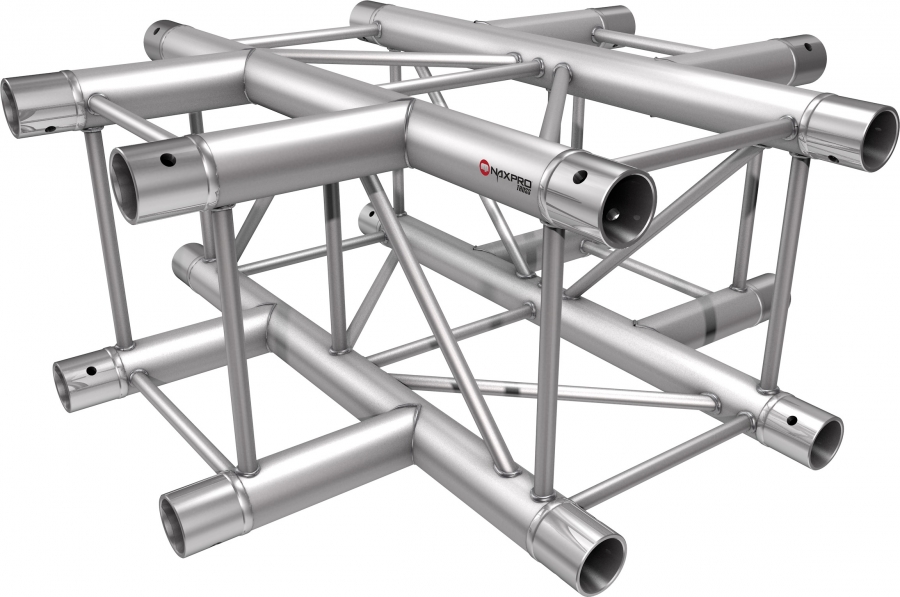

Σταυρός 4-πλός 90°
Μήκος σκέλους: 500 mm
Βάρος: 4,5 kg
 |

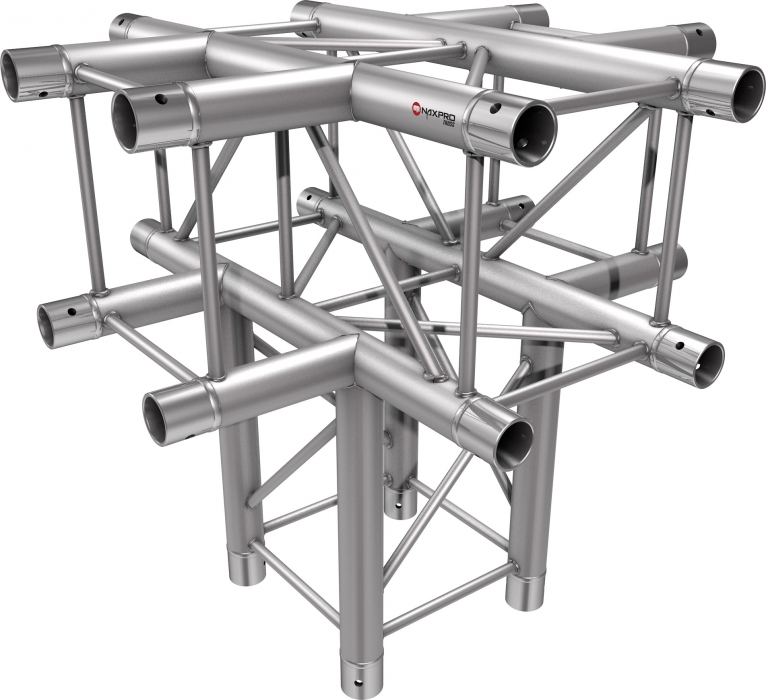

5-πλός Ταυ δοκού 90°
Μήκος σκέλους: 500 mm
Βάρος: 5,0 kg
 |

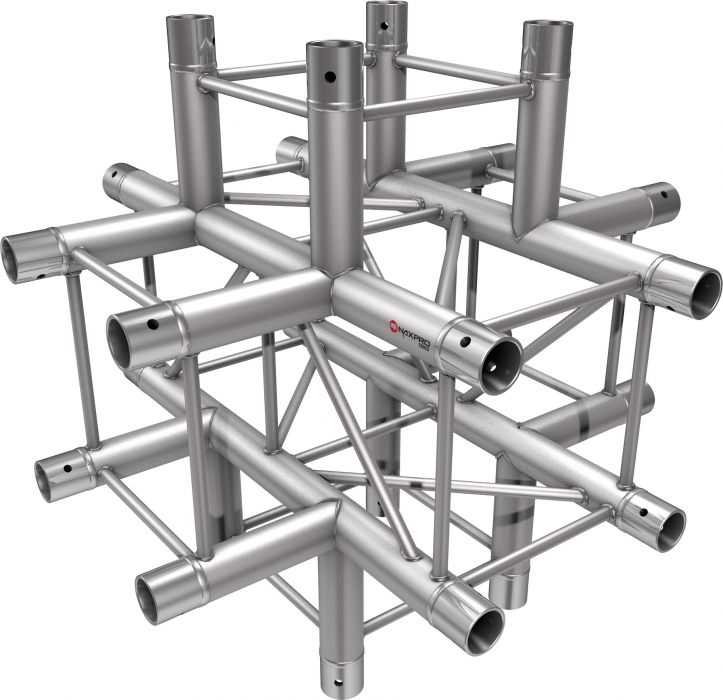

Σταυρός 6-πλός 90°
Μήκος σκέλους: 500 mm
Βάρος: 5,3 kg
 |

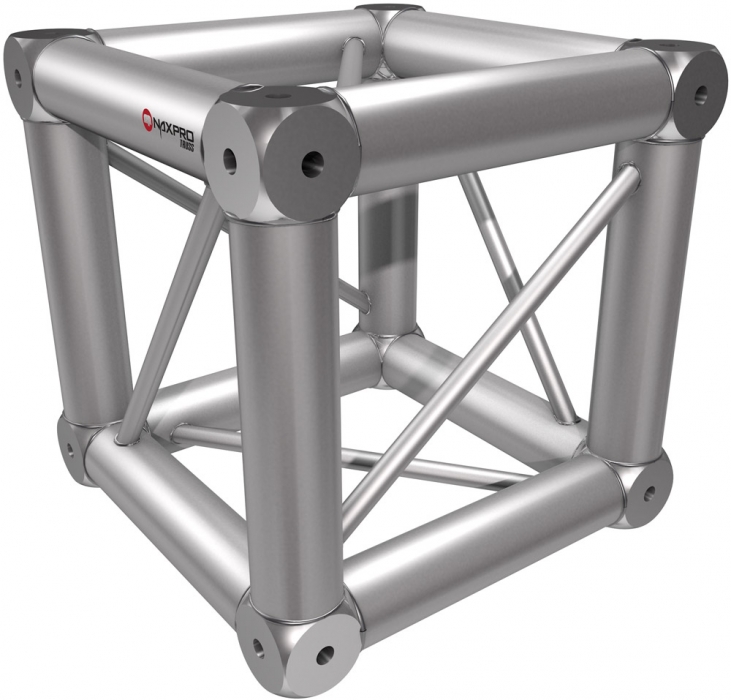

Boxcorner συμπ. 8 συνδετήρων
Μήκος σκέλους: 220 mm
Βάρος: 4,4 kg
 |

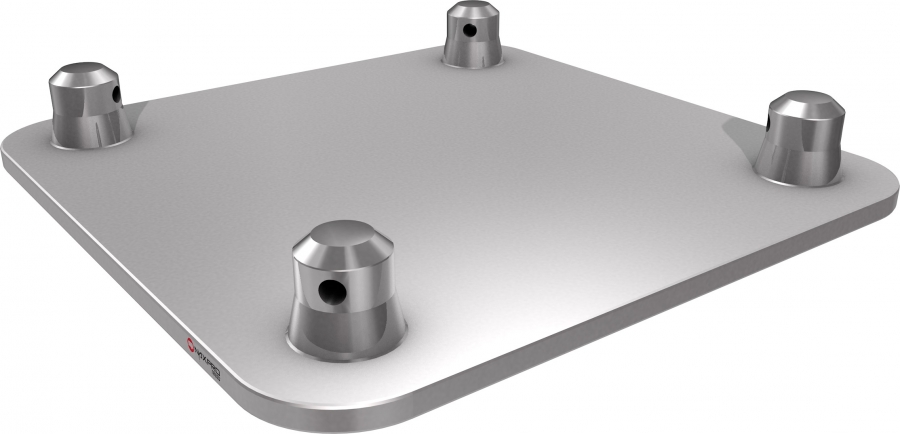

Εξωτερικές διαστάσεις: 240 x 240 x 5 mm
Βάρος: 0,8 kg

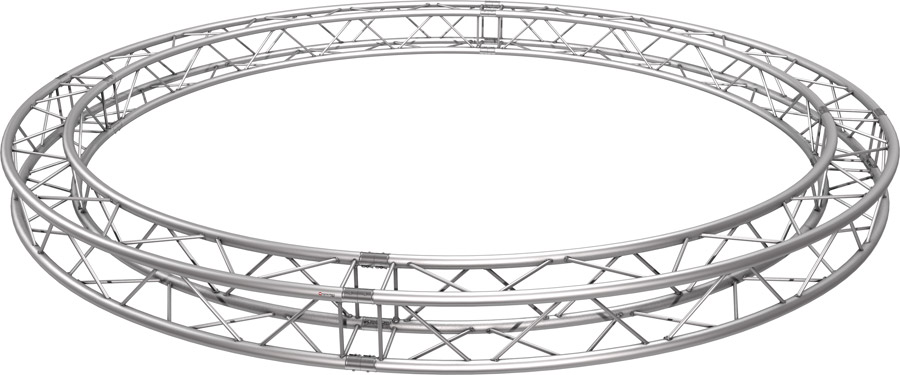

Στρογγυλές διαμορφώσεις δοκών FD 24
|
| Ονομασία | Μήκος | Βάρος | Κωδ. |
| cm | kg | ||
| FD 24 ανά τρέχον μέτρο περιμέτρου | 2,80 | 301240001 | |
| FD 24 (4 x 90°) | 200 | 17,58 | 301240020 |
| FD 24 (4 x 90°) | 300 | 26,38 | 301240030 |
| FD 24 (4 x 90°) | 400 | 35,17 | 301240040 |
| FD 24 (8 x 45°) | 500 | 43,96 | 301240050 |
| FD 24 (8 x 45°) | 600 | 52,75 | 301240060 |
| FD 24 (8 x 45°) | 700 | 61,60 | 301240070 |
| FD 24 (8 x 45°) | 800 | 70,34 | 301240080 |
| FD 24 (12 x 30°) | 900 | 79,13 | 301240090 |
| FD 24 (12 x 30°) | 1000 | 87,92 | 301240100 |
