FD 44 Δοκοί
Επισκόπηση προϊόντων

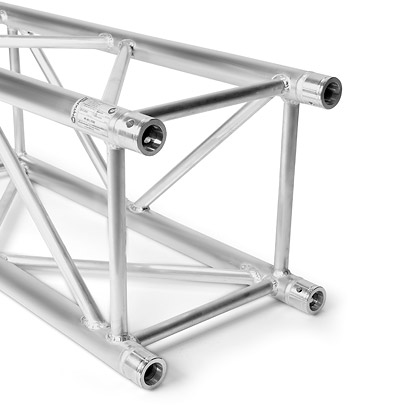

Το FD 44 είναι ένα σύστημα δοκών σε έκδοση 4 σημείων που ενδείκνυται ιδιαιτέρως καλά για εκθέσεις και καταστήματα, καθώς και στην τεχνολογία εκδηλώσεων ενώ επίσης μπορεί να αποτελέσει φορέα για συστήματα φωτισμού. Χάρη στην κόμπακτ κατασκευαστική μορφή του με δυνατότητα υψηλών επιβαρύνσεων το σύστημα ενδείκνυται ιδιαιτέρως σε εφαρμογές από απλά εκθεσιακά περίπτερα έως σύνθετες κατασκευές εξαρτισμών.
Οι συνδέσεις του συστήματος είναι κουμπωτές κωνικής μορφής. Οι συνδετήρες περιέχονται στα παραδοτέα. Για τη σύνδεση των δοκών χρειάζεται απλώς ένα ελαφρύ αλουμινένιο σφυρί. Ειδικές κατασκευές και βαφές κόνεως υλοποιούνται ταχύτατα.
ελεγχθεί η ασφάλεια
διαστάσεις
προδιαγραφές
| Πλάτος: | 400 mm |
| Ύψος: | 400 mm |
| Κεντρικός σωλήνας: | 50 x 2 mm |
| Διαγώνιες: | 25 x 3 mm |
| Κράμα: | EN-AW 6082 T6 |
Πίνακας επιβαρύνσεων FD 44
| Εκπέτασμα | Ομοιόμορφα κατανεμημένο φορτίο |
Κύρτωση | Κεντραρισμένο μεμονωμένο φορτίο |
Κύρτωση |
| m | kg/m | mm | kg | mm |
| 1,0 | 3819,7 | 0,2 | 2597,0* | 0,2 |
| 2,0 | 1906,4 | 1,5 | 2102,0* | 1,3 |
| 3,0 | 1268,6 | 5,1 | 1759,0* | 3,7 |
| 4,0 | 842,5 | 10,6 | 1483,0* | 7,5 |
| 5,0 | 536,7 | 16,6 | 1261,0* | 12,6 |
| 6,0 | 370,6 | 24,0 | 1101,0* | 19,1 |
| 7,0 | 270,5 | 32,7 | 946,6 | 26,3 |
| 8,0 | 205,5 | 42,7 | 821,8 | 34,5 |
| 9,0 | 160,9 | 54,1 | 724,0 | 43,8 |
| 10,0 | 129,0 | 66,9 | 645,1 | 54,2 |
| 11,0 | 105,4 | 81,0 | 579,9 | 65,9 |
| 12,0 | 87,5 | 96,5 | 524,9 | 78,8 |
| 13,0 | 73,5 | 113,4 | 477,9 | 92,9 |
| 14,0 | 62,5 | 131,8 | 437,2 | 108,3 |
| 15,0 | 53,5 | 151,5 | 401,4 | 125,0 |
| 16,0 | 46,2 | 172,7 | 369,6 | 143,0 |
| 17,0 | 40,1 | 195,3 | 341,2 | 162,5 |
| 18,0 | 35,1 | 219,4 | 315,6 | 183,3 |
* Περιορισμοί λόγω αλληλεπίδρασης μετατόπισης / καθοριστικός παράγοντας είναι η μετατόπιση στον συνδετήρα
Τα υψηλά και συνεχή φορτία παρουσιάζονται σε ιδανικές καταστάσεις. Η κατανομή του φορτίου πρέπει να γίνεται στον κόμβο.Ο υπολογισμός των τιμών επιβάρυνσης γίνεται με χρήση πείρων 10.9.

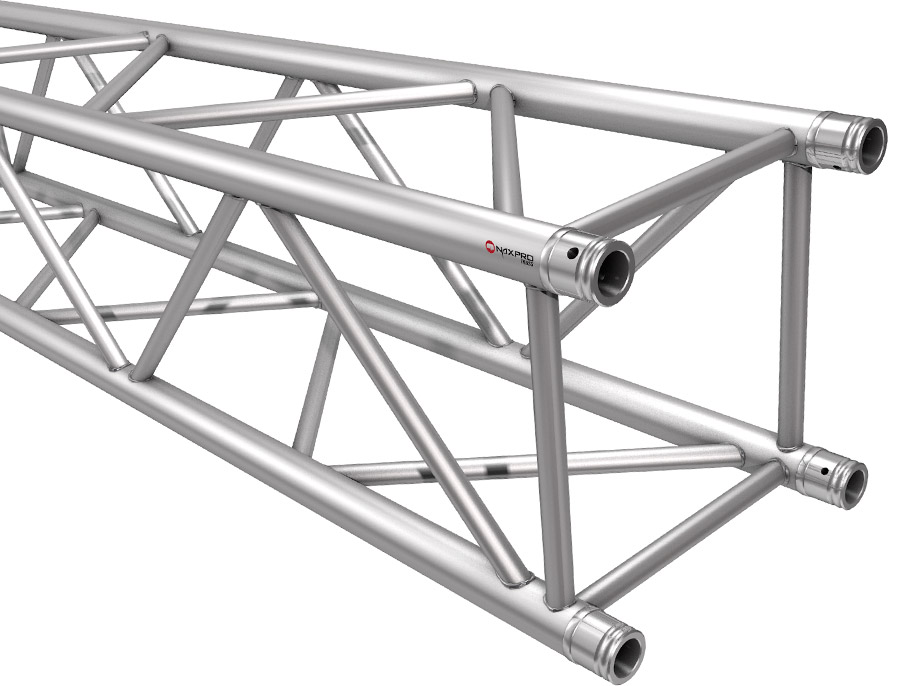

Εκτάσεις, γωνίες και εξαρτήματα FD 44
|
| Μήκος | Βάρος | Κωδ. | Μήκος | Βάρος | Κωδ. |
| cm | kg | cm | kg | ||
| 25 | 4,40 | 300440250 | 200 | 15,00 | 300442000 |
| 50 | 6,00 | 300440500 | 250 | 17,80 | 300442500 |
| 75 | 7,70 | 300440750 |
300 |
21,20 | 300443000 |
| 100 | 9,30 | 300441000 | 350 | 24,00 | 300443500 |
| 125 | 10,40 | 300441250 | 400 | 26,90 | 300444000 |
| 150 | 12,10 | 300441500 | 450 | 29,80 | 300444500 |
| 175 | 13,10 | 300441750 | 500 | 32,50 | 300445000 |
 |

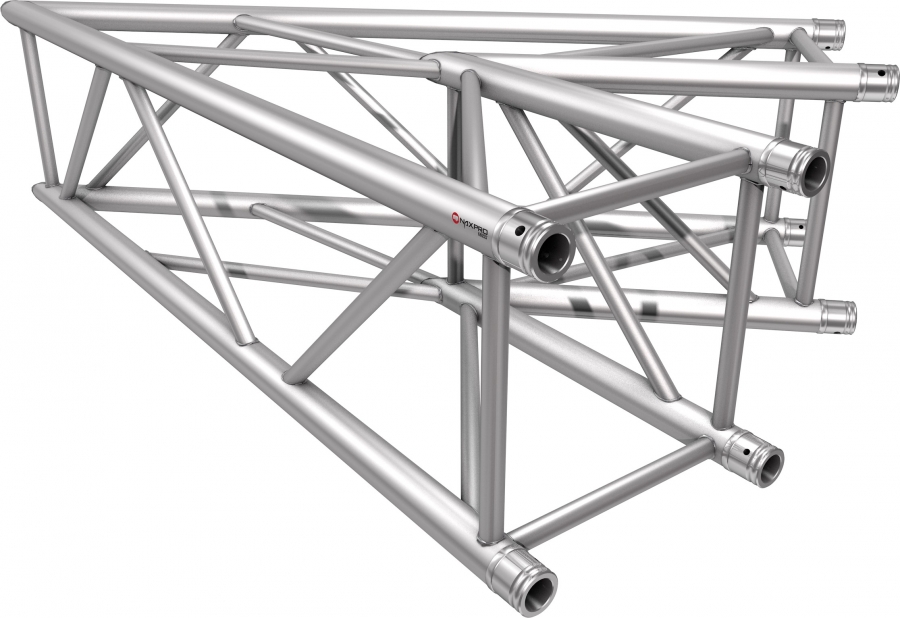

Γωνία 2-πλή 45°
Μήκος σκέλους: 1500 mm
Βάρος: 13,5 kg
 |

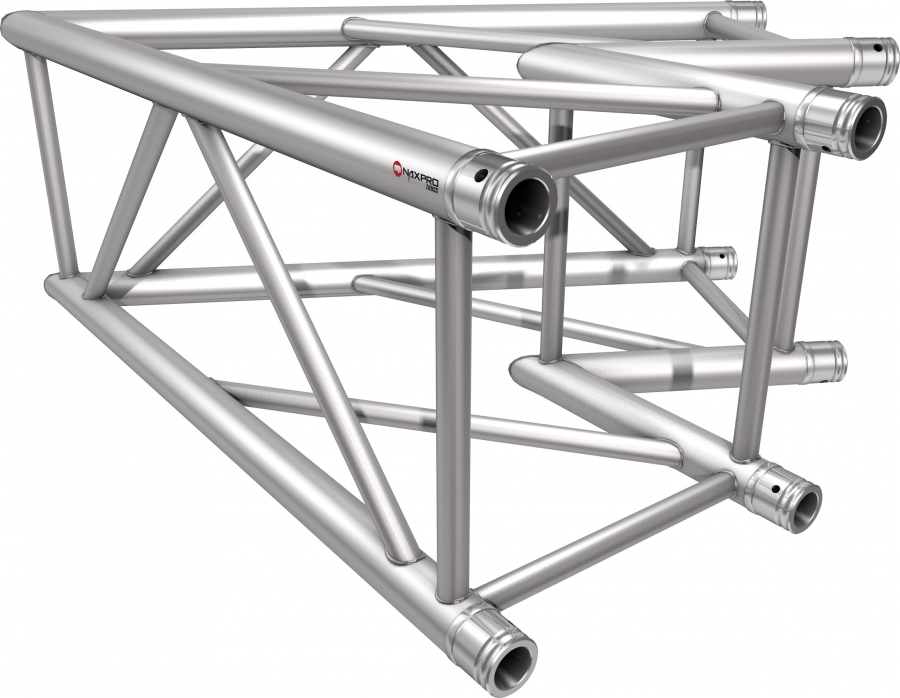

Γωνία 2-πλή 60°
Μήκος σκέλους: 1000 mm
Βάρος: 11,5 kg
 |

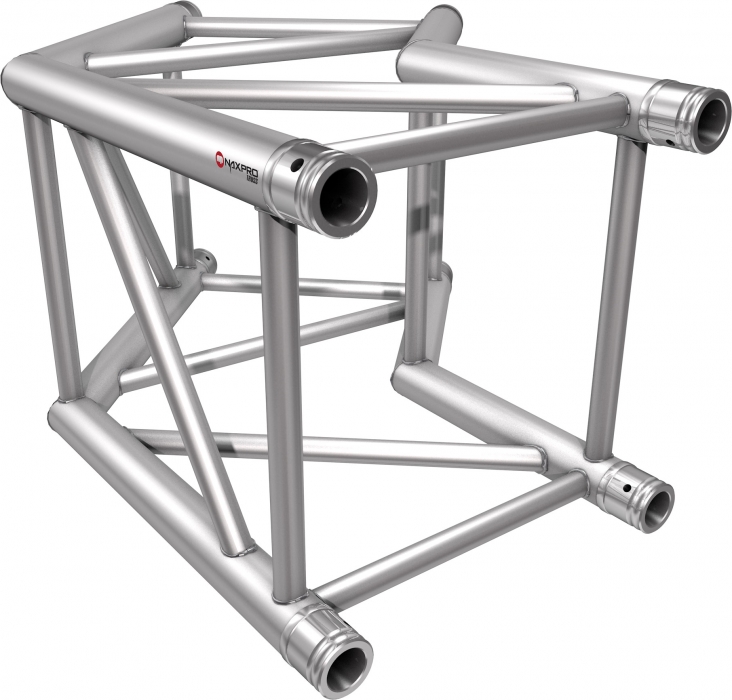

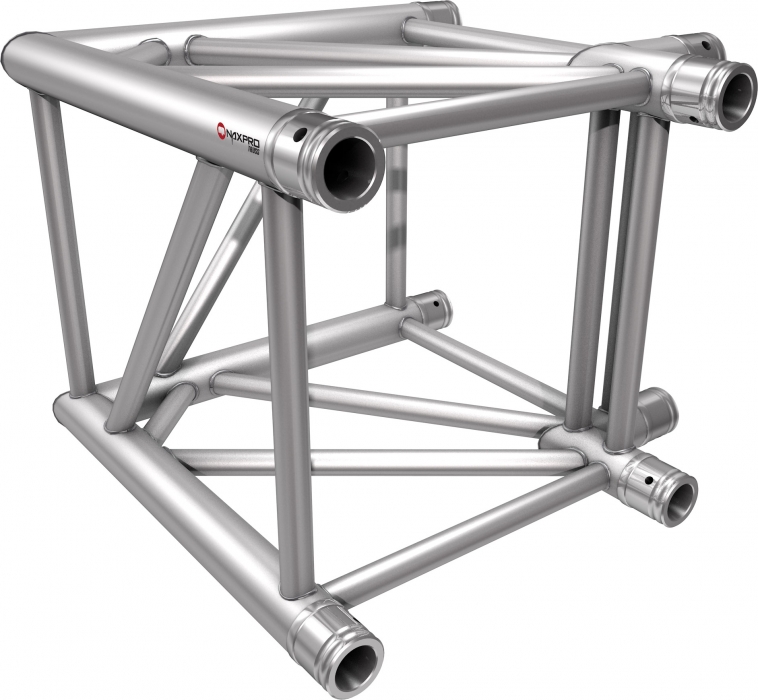

Γωνία 2-πλή 90°
Μήκος σκέλους: 500 mm
Βάρος: 8,0 kg
 |

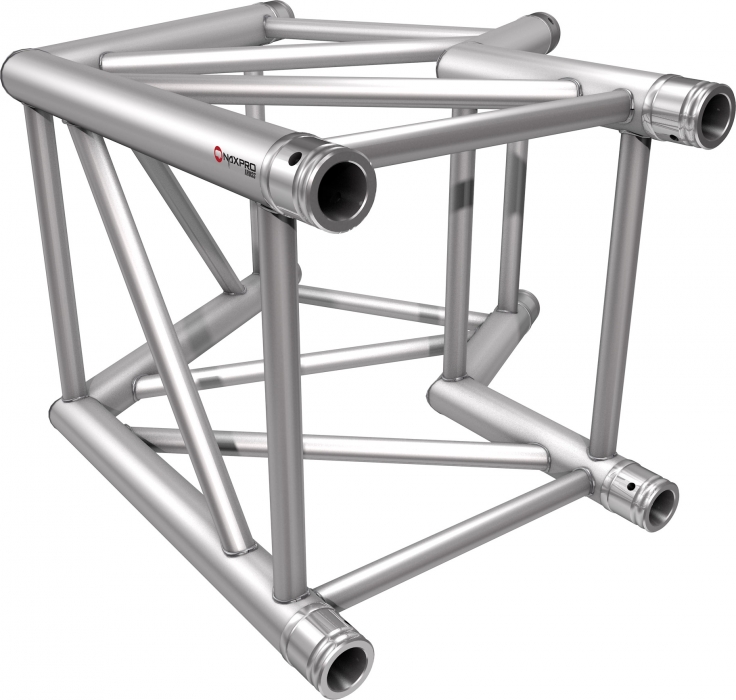

Γωνία 2-πλή 120°
Μήκος σκέλους: 500 mm
Βάρος: 8,0 kg
 |
Γωνία 2-πλή 135°
Μήκος σκέλους: 500 mm
Βάρος: 9,4 kg
 |

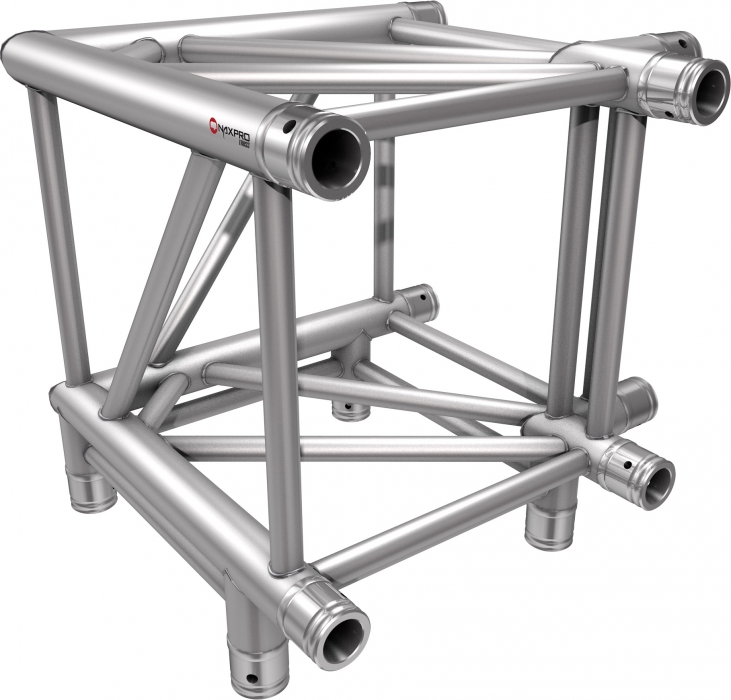

Γωνία 3-πλή 90°
Μήκος σκέλους: 500 mm
Βάρος: 10,3 kg
 |

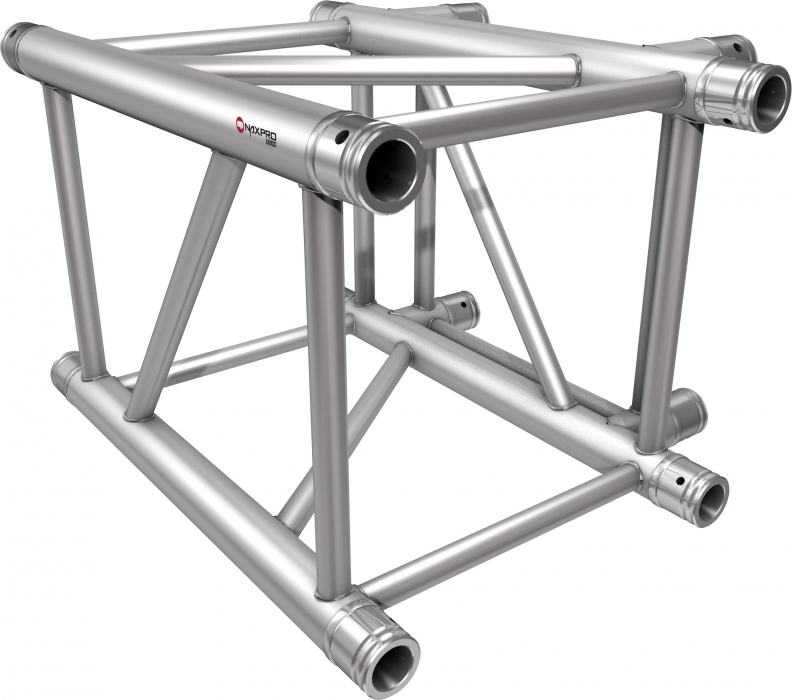

3-πλός Ταυ δοκού 90°
Μήκος σκέλους: 600/500 mm
Βάρος: 8,5 kg
 |
4-πλός Ταυ δοκού 90°
Μήκος σκέλους: 600/500/500 mm
Βάρος: 10,5 kg
 |

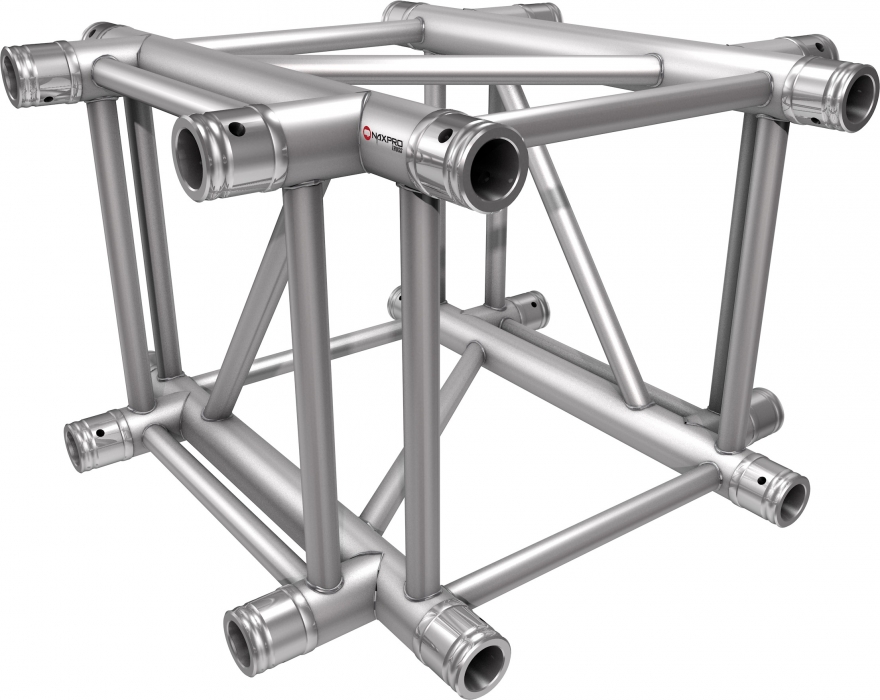

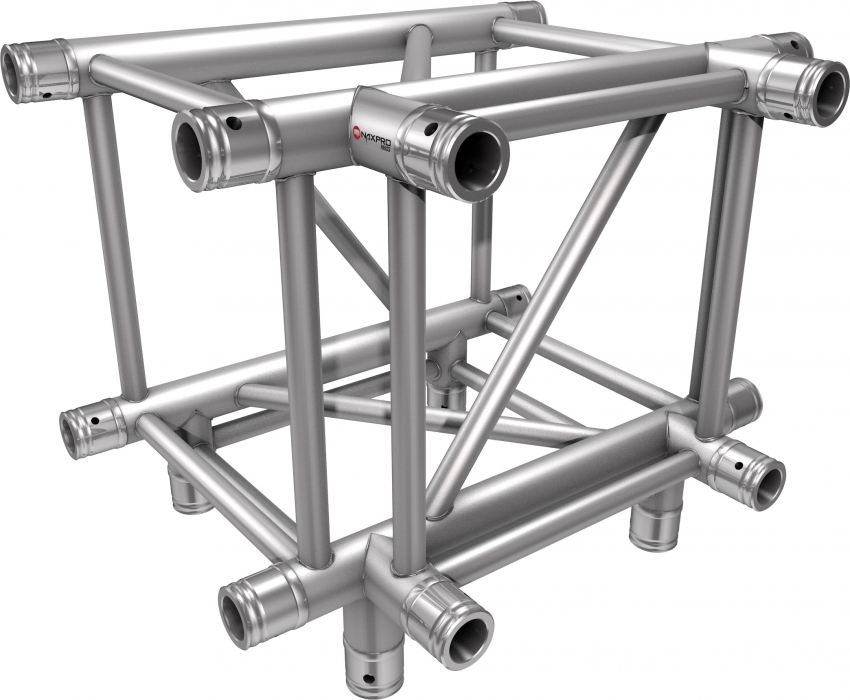

Σταυρός 4-πλός 90°
Μήκος σκέλους: 600 mm
Βάρος: 13,5 kg
 |

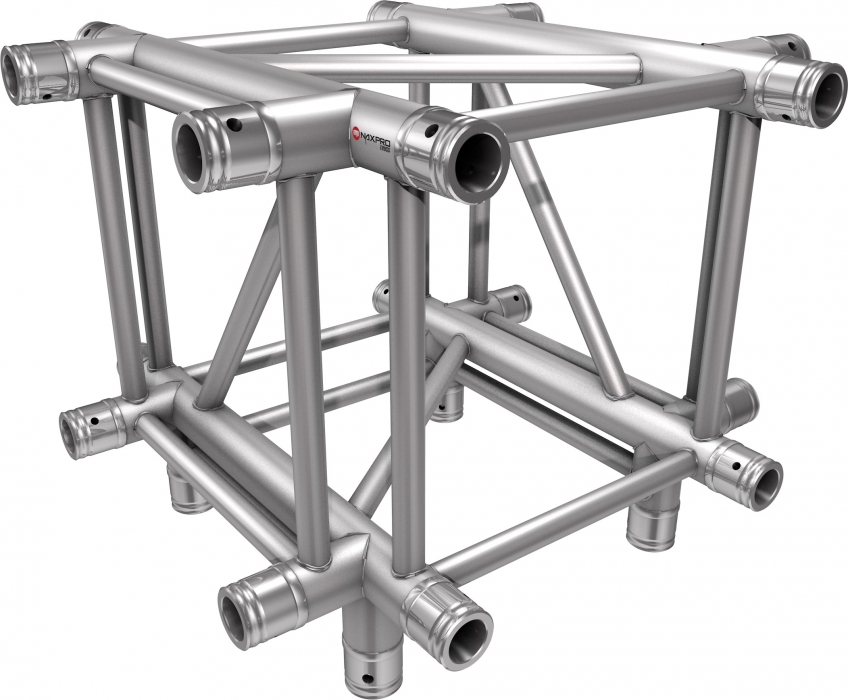

5-πλός Ταυ δοκού 90°
Μήκος σκέλους: 600/600/500 mm
Βάρος: 17,0 kg
 |

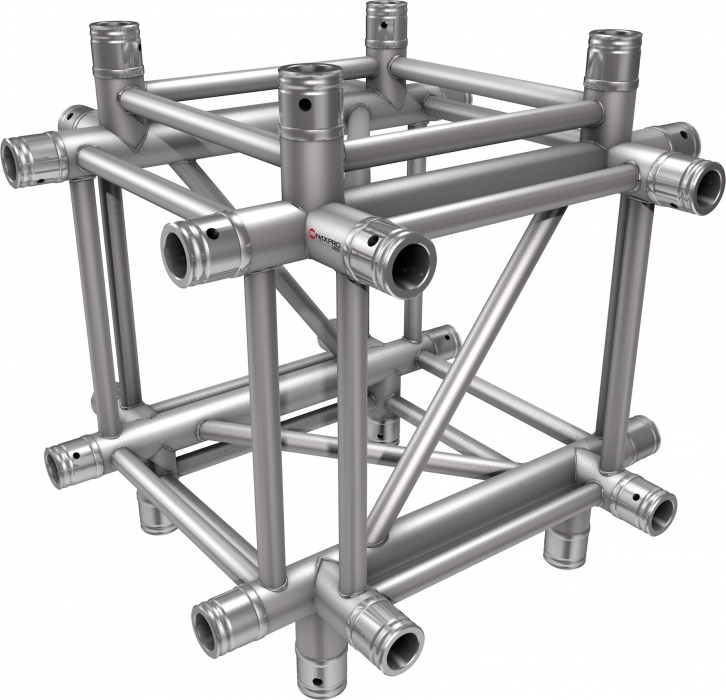

Σταυρός 6-πλός 90°
Μήκος σκέλους: 600 mm
Βάρος: 20,0 kg
 |

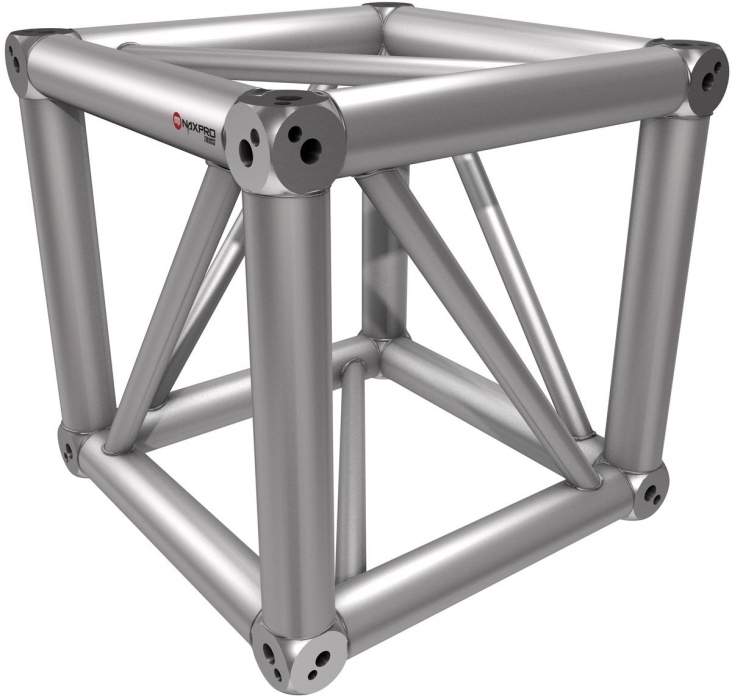

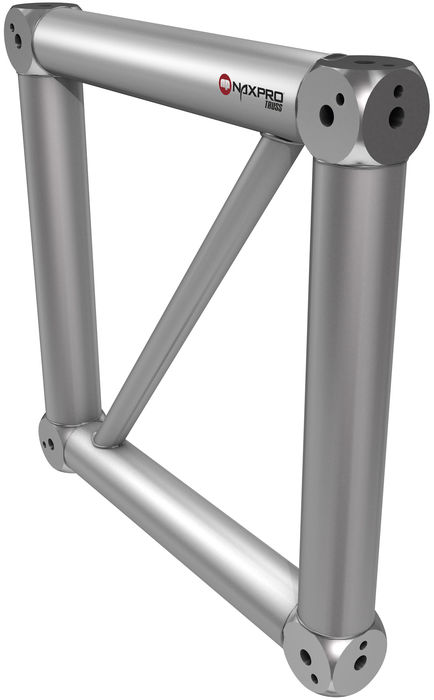

συμπ. 8 συνδετήρων
Μήκος σκέλους: 400 mm
Βάρος: 8,0 kg
 |

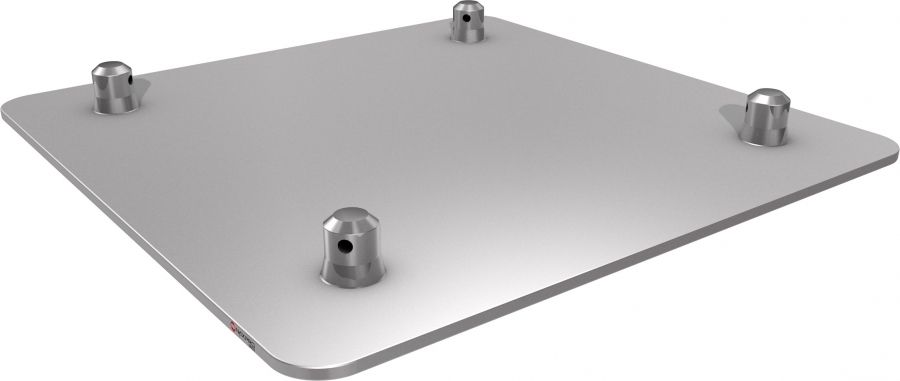

Boxcorner για FD 42 σε FD 44 συμπ. 6 ημίσειων συνδετήρων
 |
Εξωτερικές διαστάσεις: 497 x 497 x 5 mm
Βάρος: 4,0 kg

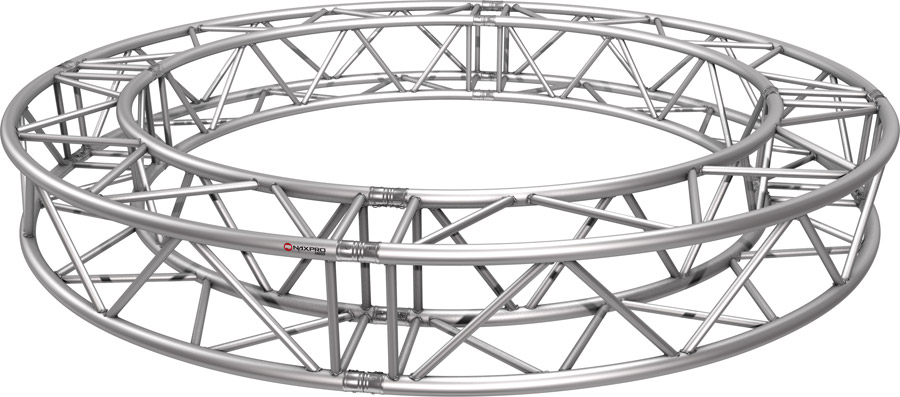

Στρογγυλές διαμορφώσεις δοκών FD 44
|
| Ονομασία | Μήκος | Βάρος | Κωδ. |
| cm | kg | ||
| FD 44 ανά τρέχον μέτρο περιμέτρου | 9,20 | 301440001 | |
| FD 44 (4 x 90°) | 200 | 57,78 | 301440020 |
| FD 44 (4 x 90°) | 300 | 86,66 | 301440030 |
| FD 44 (4 x 90°) | 400 | 115,55 | 301440040 |
| FD 44 (8 x 45°) | 500 | 144,44 | 301440050 |
| FD 44 (8 x 45°) | 600 | 173,33 | 301440060 |
| FD 44 (8 x 45°) | 700 | 202,40 | 301440070 |
| FD 44 (8 x 45°) | 800 | 231,10 | 301440080 |
| FD 44 (12 x 30°) | 900 | 259,99 | 301440090 |
| FD 44 (12 x 30°) | 1000 | 288,88 | 301440100 |
