GD 44 Δοκοί
Επισκόπηση προϊόντων

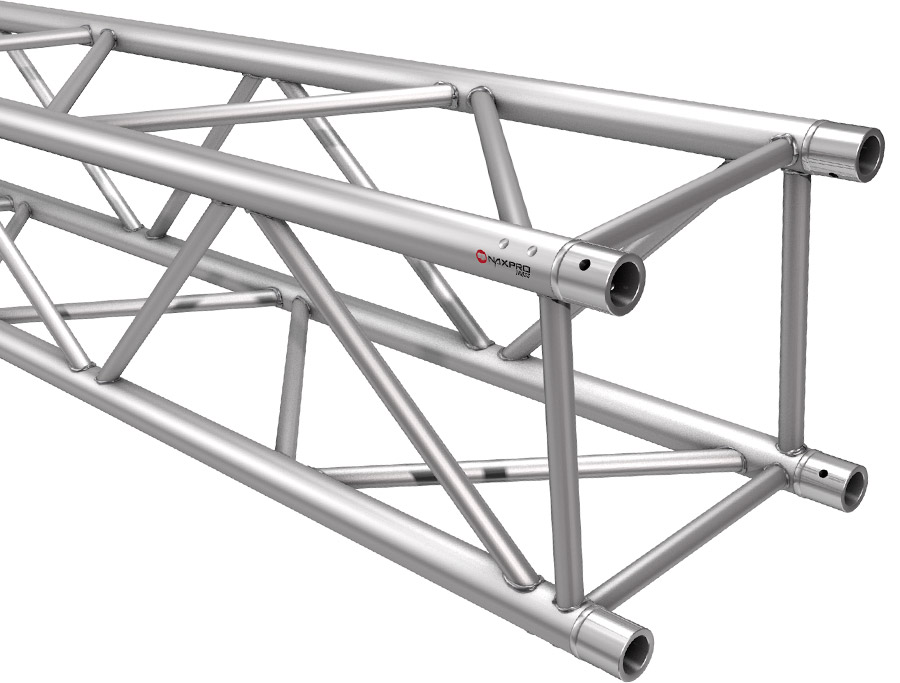

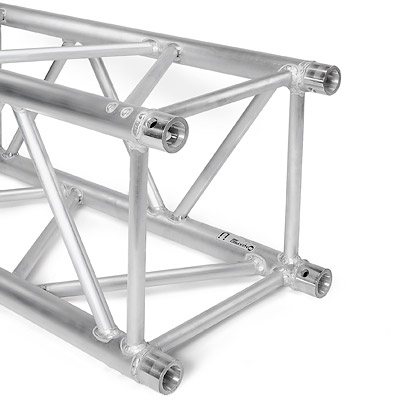

Το Naxpro-Truss GD 44 είναι ένα πολύ ισχυρό σύστημα δοκών σε έκδοση 4 σημείων, το οποίο έχει αναπτυχθεί ειδικά για την υποδοχή μεγάλων φορτίων. Μέσω στοχευμένων βελτιστοποιήσεων ως προς τις στάνταρ 40άρες δοκούς το GD 44 επιτυγχάνει σημαντικά ανώτερη ανυψωτική ικανότητα με τις ίδιες διαστάσεις.
Εκτός από την ενίσχυση των αντερεισμάτων και των κωνικών υποδοχών, τα πρόσθετα σημεία συγκόλλησης προσφέρουν στο σύστημα αυξημένη σταθερότητα σε ακραίες απαιτήσεις. Το Naxpro-Truss GD 44 ενδείκνυται ιδανικά για μεγάλα εκθεσιακά περίπτερα, διαφημιστικές πινακίδες, στέγες για εξέδρες Open-Air, ιστούς ραδιοεπικοινωνιών, κεραιών και φωτοχυσίας. Οι συνδέσεις του συστήματος είναι κουμπωτές κωνικής μορφής. Οι συνδετήρες περιέχονται στα παραδοτέα. Για τη σύνδεση των δοκών χρειάζεται απλώς ένα ελαφρύ αλουμινένιο σφυρί. Το Naxpro Truss GD 44 διατίθεται σε χρώματα RAL και σε ειδικές κατασκευές.
ελεγχθεί η ασφάλεια
διαστάσεις
προδιαγραφές
| Πλάτος: | 400 mm |
| Ύψος: | 400 mm |
| Κεντρικός σωλήνας: | 50 x 3 mm |
| Διαγώνιες: | 25 x 3 mm |
| Κράμα: | EN-AW 6632 T6 |
Πίνακας επιβαρύνσεων GD 44
| Εκπέτασμα | Ομοιόμορφα κατανεμημένο φορτίο |
Κύρτωση | Κεντραρισμένο μεμονωμένο φορτίο |
Κύρτωση |
| m | kg/m | mm | kg | mm |
| 1,0 | 4351,9 | 0,1 | 4351,9 | 0,2 |
| 2,0 | 2171,4 | 1,2 | 3474,0* | 1,5 |
| 3,0 | 1444,5 | 3,9 | 2816,0* | 4,1 |
| 4,0 | 1081,1 | 9,3 | 2328,0* | 8,0 |
| 5,0 | 789,2 | 16,7 | 1973,0 | 13,4 |
| 6,0 | 545,3 | 24,0 | 1635,8 | 19,3 |
| 7,0 | 398,2 | 32,7 | 1393,6 | 26,3 |
| 8,0 | 302,7 | 42,7 | 1210,8 | 34,4 |
| 9,0 | 237,2 | 54,1 | 1067,6 | 43,7 |
| 10,0 | 190,4 | 66,9 | 952,1 | 54,2 |
| 11,0 | 155,8 | 81,0 | 856,8 | 65,8 |
| 12,0 | 129,4 | 96,5 | 776,6 | 78,6 |
| 13,0 | 108,9 | 113,4 | 708,0 | 92,6 |
| 14,0 | 92,7 | 131,7 | 648,6 | 108,0 |
| 15,0 | 79,5 | 151,4 | 596,5 | 124,5 |
| 16,0 | 68,8 | 172,5 | 550,3 | 142,5 |
| 17,0 | 59,9 | 195,1 | 509,1 | 161,7 |
| 18,0 | 52,4 | 219,1 | 471,9 | 182,4 |
| 19,0 | 46,1 | 244,6 | 438,1 | 204,5 |
| 20,0 | 40,7 | 271,5 | 407,2 | 228,1 |
* Περιορισμοί λόγω αλληλεπίδρασης μετατόπισης / καθοριστικός παράγοντας είναι η μετατόπιση στον συνδετήρα
Τα υψηλά και συνεχή φορτία παρουσιάζονται σε ιδανικές καταστάσεις. Η κατανομή του φορτίου πρέπει να γίνεται στον κόμβο. Ο υπολογισμός των τιμών επιβάρυνσης γίνεται με χρήση πείρων 10.9.
Εκτάσεις, γωνίες και εξαρτήματα GD 44
|
| Μήκος | Βάρος | Κωδ. | Μήκος | Βάρος | Κωδ. |
| cm | kg | cm | kg | ||
| 50 | 5,00 | 304480500 | 250 | 25,00 | 304482500 |
| 100 | 10,00 | 304481000 | 300 | 30,00 | 304483000 |
| 150 | 15,00 | 304481500 | 350 | 35,00 | 304483500 |
| 200 | 20,00 | 304482000 | 400 | 40,00 | 304484000 |
 |
συμπ. 8 συνδετήρων

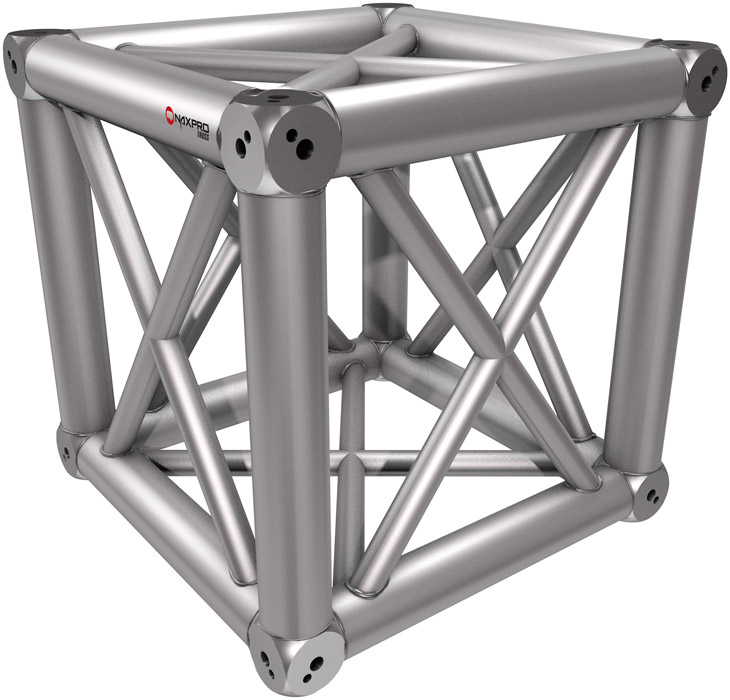

Μήκος σκέλους: 400 mm
Βάρος: 12 kg
Στρογγυλές διαμορφώσεις δοκών GD 44
