ST 54 Δοκοί
Επισκόπηση προϊόντων

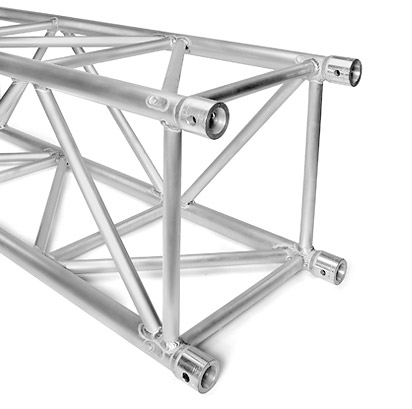

Το ογκώδες σύστημα δοκών 4 σημείων Naxpro-Truss ST 54 είναι το απόλυτο πακέτο δύναμης για ακραίες επιβαρύνσεις! Με πλάτος 51 cm και πάχος τοιχωμάτων 4 mm το Naxpro-Truss ST 54 είναι το ιδανικό σύστημα για τις απαιτητικές επιχειρήσεις που ασχολούνται με συναυλίες και εξέδρες Open-Air.
Επίσης, με το Naxpro-Truss ST 54 μπορούν να υλοποιούνται απροβλημάτιστα Pre-Rigs και μεγάλες διαφημιστικές πινακίδες. Παρά τις μεγάλες διαστάσεις του, το σύστημα ανεγείρεται και αποδομείται πολύ γρήγορα χάρη στο απλό σύστημα κωνικών συνδέσεων. Τα εξαρτήματα κουμπώνουν μεταξύ τους με κωνικές συνδέσεις. Οι συνδετήρες περιέχονται στα παραδοτέα. Για τη σύνδεση των δοκών χρειάζεται απλώς ένα ελαφρύ αλουμινένιο σφυρί. Το Naxpro-Truss ST 54 διατίθεται σε χρώματα RAL και σε ειδικές κατασκευές.
ελεγχθεί η ασφάλεια
διαστάσεις
προδιαγραφές
| Πλάτος: | 510 mm |
| Ύψος: | 510 mm |
| Κεντρικός σωλήνας: | 50 x 4 mm |
| Διαγώνιες: | 30 x 3 mm |
| Κράμα: | EN-AW 6082 T6 |
Πίνακας επιβαρύνσεων ST 54
| Εκπέτασμα | Ομοιόμορφα κατανεμημένο φορτίο |
Κύρτωση | Κεντραρισμένο μεμονωμένο φορτίο |
Κύρτωση |
| m | kg/m | mm | kg | mm |
| 6,0 | 893,9 | 18,3 | 2394,0* | 13,1 |
| 7,0 | 670,6 | 25,5 | 2159,0* | 18,9 |
| 8,0 | 510,4 | 33,3 | 1940,0* | 25,5 |
| 9,0 | 400,6 | 42,2 | 1767,0* | 33,4 |
| 10,0 | 322,0 | 52,2 | 1610,2 | 42,2 |
| 11,0 | 263,9 | 63,2 | 1451,5 | 51,2 |
| 12,0 | 219,7 | 75,2 | 1318,3 | 61,1 |
| 13,0 | 185,3 | 88,4 | 1204,5 | 72,0 |
| 14,0 | 158,0 | 102,6 | 1106,1 | 83,8 |
| 15,0 | 136,0 | 118,0 | 1019,9 | 96,6 |
| 16,0 | 118,0 | 134,4 | 943,8 | 110,4 |
| 17,0 | 103,0 | 151,9 | 875,8 | 125,2 |
| 18,0 | 90,5 | 170,6 | 814,6 | 141,1 |
| 19,0 | 79,9 | 190,4 | 759,2 | 158,1 |
| 20,0 | 70,9 | 211,3 | 708,8 | 176,1 |
| 21,0 | 63,1 | 233,3 | 662,5 | 195,3 |
| 22,0 | 56,3 | 256,5 | 619,8 | 215,6 |
| 23,0 | 50,5 | 280,9 | 580,3 | 237,1 |
| 24,0 | 45,3 | 306,5 | 543,5 | 259,9 |
* Περιορισμοί λόγω αλληλεπίδρασης μετατόπισης / καθοριστικός παράγοντας είναι η μετατόπιση στον συνδετήρα
Τα υψηλά και συνεχή φορτία παρουσιάζονται σε ιδανικές καταστάσεις. Η κατανομή του φορτίου πρέπει να γίνεται στον κόμβο. Ο υπολογισμός των τιμών επιβάρυνσης γίνεται με χρήση πείρων 10.9.

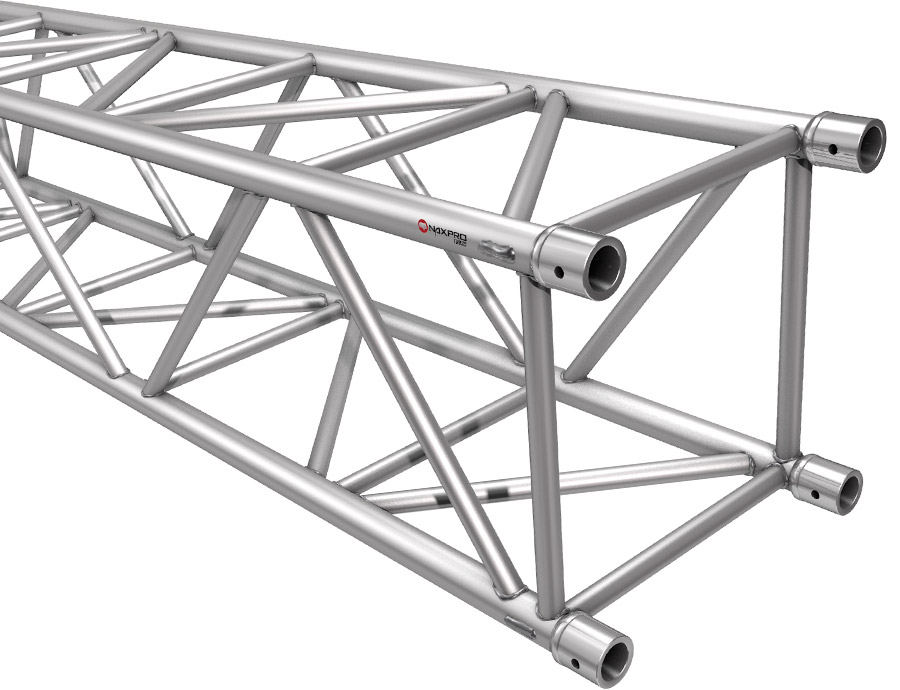

Εκτάσεις, γωνίες και εξαρτήματα ST 54
|
| Μήκος | Βάρος | Κωδ. | Μήκος | Βάρος | Κωδ. |
| cm | kg | cm | kg | ||
| 100 | 14,00 | 304541000 | 300 | 42,00 | 304543000 |
| 150 | 21,00 | 304541500 | 350 | 49,00 | 304543500 |
| 200 | 28,00 | 304542000 | 400 | 56,00 | 304544000 |
| 250 | 35,00 | 304542500 | 450 | 63,00 | 304544500 |
 |

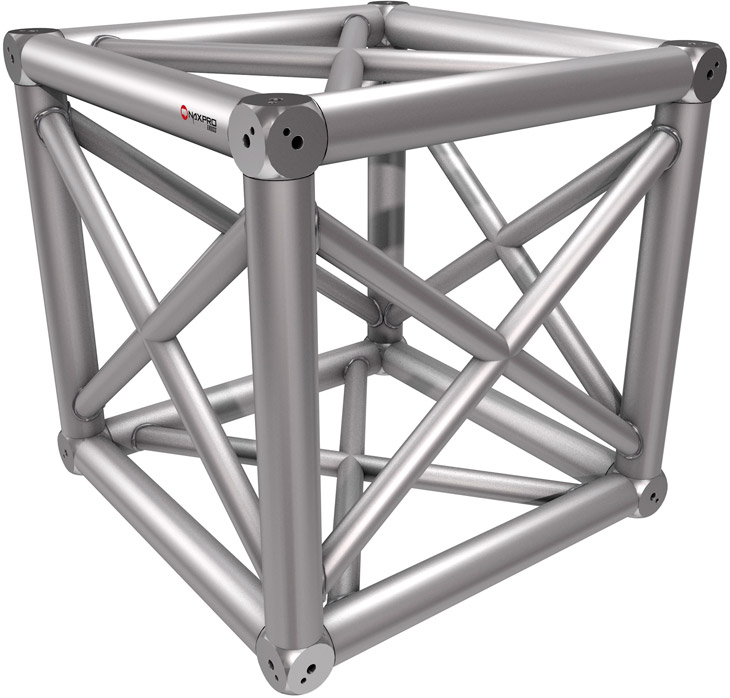

συμπ. 8 συνδετήρων
Μήκος σκέλους: 510 mm
Βάρος: 20 kg
Στρογγυλές διαμορφώσεις δοκών ST 54
