TD 34 Δοκοί
Επισκόπηση προϊόντων

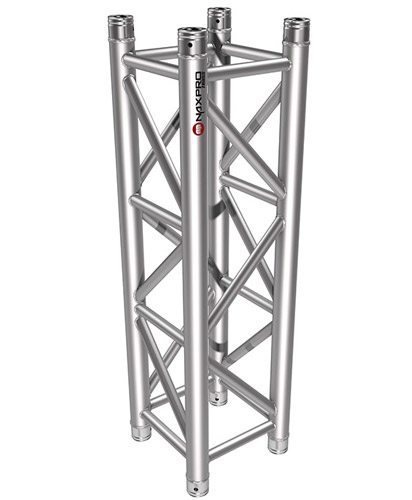

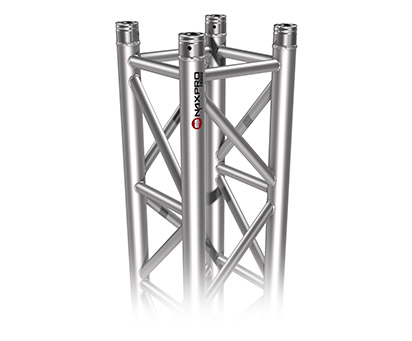

Το σύστημα πύργου TD 34 Tower truss συμπληρώνει τέλεια τις σειρές FD 34 και HD 34, καθώς βασίζονται στο ίδιο σύστημα σύνδεσης. Λόγω του σταθερού σωλήνα ζώνης 50x4 mm και των διαγωνίων 25x3 mm, αυτό το σύστημα έχει τις ιδανικές προϋποθέσεις για τη δημιουργία υποστυλωμάτων. Τα στηρίγματα της σκάλας, τα οποία είναι συγκολλημένα και στις δύο πλευρές, παρέχουν άνετη αναρρίχηση και διευκολύνουν τη συναρμολόγηση. Αυτά τα χαρακτηριστικά καθιστούν τα συστήματα πύργων Naxpro-Truss ιδανικά για σκηνικές οροφές και άλλες κατασκευές ζευκτών.
Το σύστημα συνδέεται με δύναμη μέσω ενός κωνικού συνδέσμου. Οι σύνδεσμοι περιλαμβάνονται στην παράδοση. Για να συνδέσετε τα δοκάρια, το μόνο που χρειάζεστε ως εργαλείο είναι ένα ελαφρύ σφυρί αλουμινίου. Ειδικές κατασκευές και βαφές πούδρας μπορούν να πραγματοποιηθούν σε σύντομο χρονικό διάστημα.
ελεγχθεί η ασφάλεια
διαστάσεις
προδιαγραφές
| Πλάτος: | 290 mm |
| Ύψος: | 290 mm |
| Κεντρικός σωλήνας: | 50 x 4 mm |
| Διαγώνιες: | 25 x 3 mm |
| Κράμα: | EN-AW 6082 T6 |
Πίνακας επιβαρύνσεων TD 34
| Εκπέτασμα | Ομοιόμορφα κατανεμημένο φορτίο |
Κύρτωση | Κεντραρισμένο μεμονωμένο φορτίο |
Κύρτωση |
| m | kg/m | mm | kg | mm |
| 1,0 | 4191,4 | 0,2 | 4191,4 | 0,4 |
| 2,0 | 2091,6 | 1,8 | 3350* | 2,3 |
| 3,0 | 1391,6 | 6,1 | 2620,6 | 6,1 |
| 4,0 | 979,1 | 13,6 | 1958,2 | 10,9 |
| 5,0 | 623,7 | 21,3 | 1559,1 | 17,1 |
| 6,0 | 430,6 | 30,7 | 1291,7 | 24,7 |
| 7,0 | 314,1 | 41,8 | 1099,5 | 33,7 |
| 8,0 | 238,6 | 54,6 | 954,3 | 44,1 |
| 9,0 | 186,8 | 69,2 | 840,5 | 56,0 |
| 10,0 | 149,7 | 85,5 | 748,6 | 69,4 |
| 11,0 | 122,3 | 103,6 | 672,7 | 84,3 |
| 12,0 | 101,4 | 123,4 | 608,7 | 100,8 |
| 13,0 | 85,2 | 145,1 | 553,9 | 118,9 |
| 14,0 | 72,3 | 168,5 | 506,4 | 138,6 |
| 15,0 | 62,0 | 193,8 | 464,7 | 160,0 |
| 16,0 | 53,5 | 220,9 | 427,6 | 183,2 |
| 17,0 | 46,4 | 249,8 | 394,5 | 208,1 |
| 18,0 | 40,5 | 280,6 | 364,5 | 234,8 |
| 19,0 | 35,5 | 313,3 | 337,3 | 263,5 |
| 20,0 | 31,2 | 347,9 | 312,4 | 294,1 |
* Περιορισμοί λόγω αλληλεπίδρασης μετατόπισης / καθοριστικός παράγοντας είναι η μετατόπιση στον συνδετήρα. Τα υψηλά και συνεχή φορτία παρουσιάζονται σε ιδανικές καταστάσεις. Η κατανομή του φορτίου πρέπει να γίνεται στον κόμβο.
Ο υπολογισμός των τιμών επιβάρυνσης γίνεται με χρήση πείρων 10.9.
Εκτάσεις, γωνίες και εξαρτήματα TD 34
|
| Μήκος | Βάρος | Κωδ. | Μήκος | Βάρος | Κωδ. |
| cm | kg | cm | kg | ||
| 50 | 6,04 | 308340500 | 225 | 24,46 | 308342250 |
| 75 | 7,88 | 308340750 | 250 | 28,49 | 308342500 |
| 100 | 10,26 | 308341000 | 275 | 33,10 | 308342750 |
| 125 | 12,59 | 308341250 | 350 | 37,15 | 308343500 |
| 150 | 14,96 | 308341500 | 450 | 42,77 | 308344500 |
| 175 | 17,34 | 308341750 | 500 | 47,40 | 308345000 |
| 200 | 19,71 | 308342000 |
Στρογγυλές διαμορφώσεις δοκών TD 34
