TD 54 Δοκοί
Επισκόπηση προϊόντων

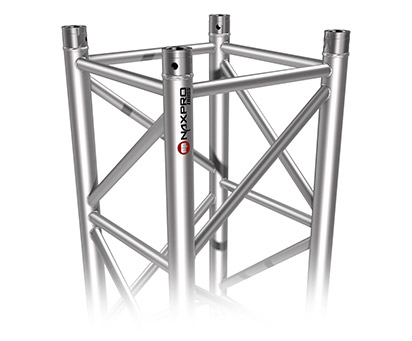

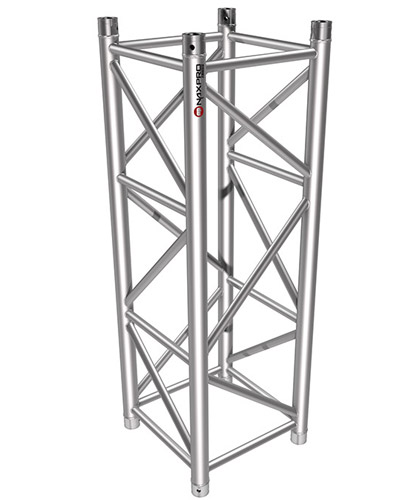

Το σύστημα πύργου TD 54 Tower truss συμπληρώνει τέλεια τη σειρά ST 54, καθώς βασίζεται στο ίδιο σύστημα σύνδεσης. Λόγω του ογκώδους σωλήνα ζώνης 60x5mm και των διαγωνίων 30x3mm, το σύστημα αυτό έχει τις ιδανικές προϋποθέσεις για τη δημιουργία υποστυλωμάτων. Τα στηρίγματα της σκάλας που είναι συγκολλημένα και στις δύο πλευρές παρέχουν άνετη αναρρίχηση και διευκολύνουν τη συναρμολόγηση. Αυτά τα χαρακτηριστικά καθιστούν τα συστήματα πύργων Naxpro-Truss ιδανικά για σκηνικές οροφές και άλλες κατασκευές ζευκτών.
Το σύστημα συνδέεται με δύναμη μέσω ενός κωνικού συνδέσμου. Οι σύνδεσμοι περιλαμβάνονται στην παράδοση. Για να συνδέσετε τα δοκάρια, το μόνο που χρειάζεστε ως εργαλείο είναι ένα ελαφρύ σφυρί αλουμινίου. Ειδικές κατασκευές και βαφές πούδρας μπορούν να πραγματοποιηθούν σε σύντομο χρονικό διάστημα.
ελεγχθεί η ασφάλεια
διαστάσεις
προδιαγραφές
| Πλάτος: | 510 mm |
| Ύψος: | 510 mm |
| Κεντρικός σωλήνας: | 60 x 5 mm |
| Διαγώνιες: | 30 x 3 mm |
| Κράμα: | EN-AW 6082 T6 |
Πίνακας επιβαρύνσεων TD 54
| Εκπέτασμα | Ομοιόμορφα κατανεμημένο φορτίο |
Κύρτωση | Κεντραρισμένο μεμονωμένο φορτίο |
Κύρτωση |
| m | kg/m | mm | kg | mm |
| 1,0 | 5426,0 | 0,1 | 5426,0 | 0,1 |
| 2,0 | 2705,6 | 0,5 | 5411,1 | 0,7 |
| 3,0 | 1798,9 | 1,5 | 5396,6 | 2,4 |
| 4,0 | 1345,5 | 3,6 | 4890,4 | 5,2 |
| 5,0 | 1073,4 | 7,1 | 3899,1 | 8,2 |
| 6,0 | 892,1 | 12,2 | 3235,8 | 11,8 |
| 7,0 | 762,6 | 19,4 | 2759,9 | 16,1 |
| 8,0 | 600,3 | 26,1 | 2401,2 | 21,1 |
| 9,0 | 471,2 | 33,1 | 2120,5 | 26,7 |
| 10,0 | 378,9 | 40,9 | 1894,5 | 33,1 |
| 11,0 | 310,6 | 49,5 | 1708,3 | 40,1 |
| 12,0 | 258,6 | 59,0 | 1551,9 | 47,9 |
| 13,0 | 218,2 | 69,3 | 1418,4 | 56,4 |
| 14,0 | 186,1 | 80,5 | 1302,9 | 65,7 |
| 15,0 | 160,2 | 92,5 | 1201,8 | 75,7 |
| 16,0 | 139,1 | 105,4 | 1112,5 | 86,5 |
| 17,0 | 121,5 | 119,2 | 1032,8 | 98,2 |
| 18,0 | 106,8 | 133,8 | 961,2 | 110,6 |
| 19,0 | 94,3 | 149,3 | 896,3 | 123,8 |
| 20,0 | 83,7 | 165,7 | 837,2 | 137,9 |
| 21,0 | 74,6 | 183,0 | 783,0 | 152,9 |
| 22,0 | 66,6 | 201,2 | 733,0 | 168,8 |
| 23,0 | 59,7 | 220,3 | 686,8 | 185,7 |
| 24,0 | 53,7 | 240,3 | 643,8 | 203,4 |
* Περιορισμοί λόγω αλληλεπίδρασης μετατόπισης / καθοριστικός παράγοντας είναι η μετατόπιση στον συνδετήρα. Τα υψηλά και συνεχή φορτία παρουσιάζονται σε ιδανικές καταστάσεις. Η κατανομή του φορτίου πρέπει να γίνεται στον κόμβο.
Ο υπολογισμός των τιμών επιβάρυνσης γίνεται με χρήση πείρων 10.9.
Εκτάσεις, γωνίες και εξαρτήματα TD 54
|
| Μήκος | Βάρος | Κωδ. | Μήκος | Βάρος | Κωδ. |
| cm | kg | cm | kg | ||
| 50 | 11,76 | 308540500 | 250 | 38,60 | 308542500 |
| 75 | 15,10 | 308540750 | 275 | 41,95 | 308542750 |
| 100 | 18,45 | 308541000 | 300 | 45,31 | 308543000 |
| 125 | 21,80 | 308541250 | 350 | 52,03 | 308543500 |
| 150 | 25,16 | 308541500 | 400 | 58,75 | 308544000 |
| 175 | 28,52 | 308541750 | 450 | 65,46 | 308544500 |
| 200 | 31,88 | 308542000 | 500 | 72,18 | 308545000 |
| 225 | 35,24 | 308542250 |
Στρογγυλές διαμορφώσεις δοκών TD 54
